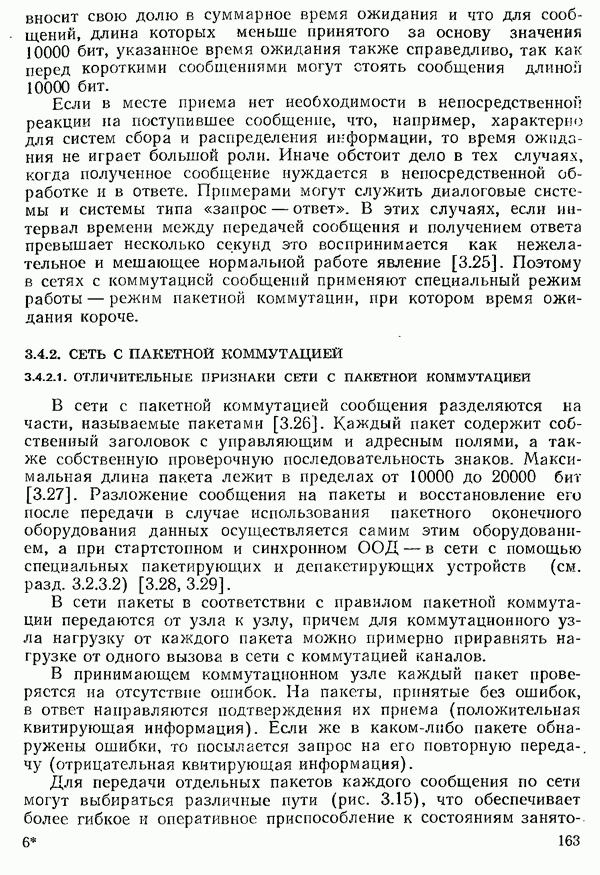

3.4.2. СЕТЬ С ПАКЕТНОЙ КОММУТАЦИЕЙ

3.4.2.1. ОТЛИЧИТЕЛЬНЫЕ ПРИЗНАКИ СЕТИ С ПАКЕТНОЙ КОММУТАЦИЕЙ

В сети с пакетной коммутацией сообщения разделяются на части, называемые пакетами [3.26]. Каждый пакет содержит собственный заголовок с управляющим и адресным полями, а также собственную проверочную последовательность знаков. Максимальная длина пакета лежит в пределах от 10000 до 20000 бит [3.27]. Разложение сообщения на пакеты и восстановление его после передачи в случае использования пакетного оконечного оборудования данных осуществляется самим этим оборудованием, а при стартстопном и синхронном ООД - в сети с помощью специальных пакетирующих и депакетирующих устройств (см. разд. 3.2.3.2) [3.28,3.29].

В сети пакеты в соответствии с правилом пакетной коммутации передаются от узла к узлу, причем для коммутационного узла нагрузку от каждого пакета можно примерно приравнять нагрузке от одного вызова в сети с коммутацией каналов.

В принимающем коммутационном узле каждый пакет проверяется на отсутствие ошибок. На пакеты, принятые без ошибок, в ответ направляются подтверждения их приема (положительная квитирующая информация). Если же в каком-либо пакете обнаружены ошибки, то посылается запрос на его повторную передачу (отрицательная квитирующая информация).

Для передачи отдельных пакетов каждого сообщения по сети могут выбираться различные пути (рис. 3.15), что обеспечивает более гибкое и оперативное приспособление к состояниям занятости

тех или иных линий связи и коммутационных узлов. При этом, однако, следует иметь в виду, что пакеты могут поступить на коммутационный узел или пакетное ООД пункта назначения в неверной последовательности.

Рис. 3.15. Пути прохождения пакетов одного сообщения по сети с пакетной коммутацией

При работе в режиме виртуального вызова (см. разд. 3.2.3.2) коммутационный узел пункта назначения сортирует поступившие на него пакеты перед их дальнейшей передачей на оконечную установку; в режиме передачи датаграмм (см. разд. 3.2.3.2) сортировка возлагается на принимающую оконечную установку.

Стык между пакетным ООД и сетью передачи данных описан в Рекомендации Х.25 МККТТ. Стык стандартизован на трех уровнях.

Первый уровень включает в себя описание строения соединительного тракта между пакетным ООД и соответствующим узлом пакетной коммутации и необходимых электрических, функциональных и процедурных характеристик стыка. На этом уровне имеет силу Рекомендация МККТТ Х.21. Для соединения пакетного ООД с узлом пакетной коммутации может использоваться некоммутируемый канал или соединительный тракт сети с коммутацией каналов.

Второй уровень касается процедур передачи пакетов между пакетным ООД и узлом коммутации пакетов. При этом используются форматы, команды и сигналы оповещения процедуры HDLC [3.30,3.31].

На третьем уровне устанавливаются форматы пакетов и ход процесса передачи пакетов между пакетным ООД и узлом коммутации при организации услуг «Виртуальный вызов» и «Постоянный виртуальный канал» (см. разд. 3.2.3.2).

3.4.2.2. ВРЕМЯ ОЖИДАНИЯ В СЕТИ С ПАКЕТНОЙ КОММУТАЦИЕЙ

Время, в течение которого сообщение должно ожгдать освобождения одной из исходящих линий, зависит от загузки этих лилий и длины сообщений.

Рис. 3.16. Максимальное время ожидания и емкость памяти в коммутационном узле сети с пакетной коммутацией: скорость передачи 64 кбит/с, нагрузка исходящих каналов вероятность превышения

На рис. 3.16 в качестве примера приведена зависимость максимального времени ожидания от длины сообщений для линии со скоростью передачи 64 кбит/с и нагрузкой При построении кривой были взяты такие значения длины сообщения, вероятность превышения которых

В довольно широких пределах время ожидания линейно падает с уменьшением длины сообщений и только при очень малых ее значениях кривая отклоняется от линейной зависимости, так как заголовок составляет уже существенную часть длины сообщения.

При характерной для пакетов малой длине коротким становится и время ожидания. Поэтому число битов, которые накапливаются перед линией связи, невелико и в узле коммутации пакетов запоминающее устройство может иметь меньшую емкость, чем в узле коммутации полных сообщений.

Время, которое проходит между передачей сообщения одной из оконечных установок и его приемом другой установкой, помимо времени ожидания в коммутационных узлах включает в себя и время передачи по линиям связи. На рис. 3.17 а показана временной диаграмма прохождения сообщения по сети с коммутацией полных сообщений. От передающей установки сообщение по абонентской линии передается с низкой скоростью на коммутационный узел А, от него с высокой скоростью — на коммутационные узлы В, затем С и, наконец, снова с низкой скоростью на принимающую оконечную установку. Таким же способом по сети с пакетной коммутацией передается каждый пакет (рис. 3.176). Так как, однако, коммутационный узел может передать каждый пакет далее сразу же после его получения, не ожидая приема всего

сообщения целиком, то время прохождения сообщений в сети с пакетной коммутацией оказывается меньшим, чем в сети с коммутацией полных сообщений.

Рис. 3.17. Временная диаграмма прохождения сообщения по сети: а) с коммутацией сообщений; б) с пакетной коммутацией
