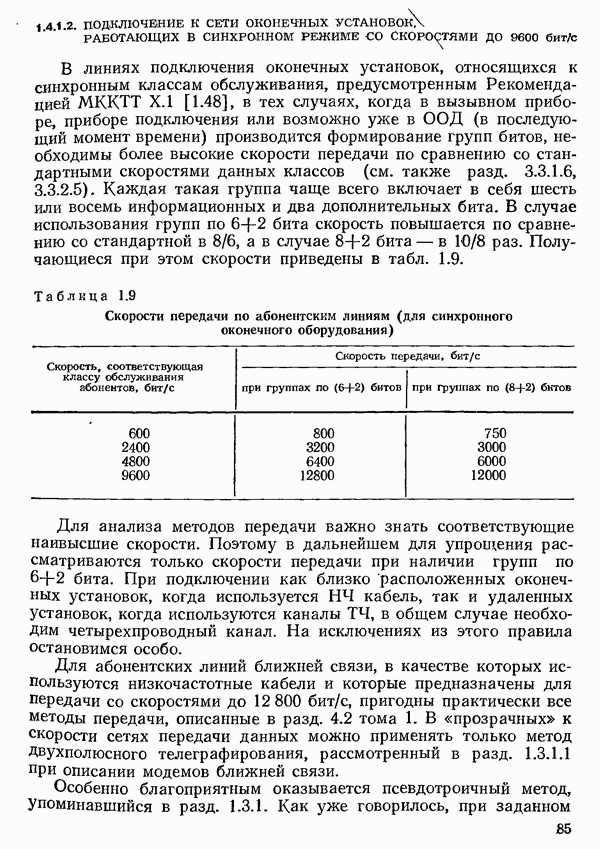

1.4.1.2. ПОДКЛЮЧЕНИЕ К СЕТИ ОКОНЕЧНЫХ УСТАНОВОК РАБОТАЮЩИХ В СИНХРОННОМ РЕЖИМЕ СО СКОРОСТЯМИ ДО 9600 бит/с

В линиях подключения оконечных установок, относящихся к синхронным классам обслуживания, предусмотренным Рекомендацией МККТТ Х.1 [1.48], в тех случаях, когда в вызывном приборе, приборе подключения или возможно уже в ООД (в последующий момент времени) производится формирование групп битов, необходимы более высокие скорости передачи по сравнению со стандартными скоростями данных классов (см. также разд. 3.3.1.6, 3.3.2.5). Каждая такая группа чаще всего включает в себя шесть или восемь информационных и два дополнительных бита. В случае использования групп по бита скорость повышается по сравнению со стандартной в 8/6, а в случае бита — в раз. Получающиеся при этом скорости приведены в табл. 1.9.

Таблица 1.9. Скорости передачи по абонентским линиям (для синхронного оконечного оборудования)

Для анализа методов передачи важно знать соответствующие наивысшие скорости. Поэтому в дальнейшем для упрощения рассматриваются только скорости передачи при наличии групп по бита. При подключении как близко расположенных оконечных установок, когда используется НЧ кабель, так и удаленных установок, когда используются каналы ТЧ, в общем случае необходим четырехпроводный канал. На исключениях из этого правила остановимся особо.

Для абонентских линий ближней связи, в качестве которых используются низкочастотные кабели и которые предназначены для передачи со скоростями до 12 800 бит/с, пригодны практически все методы передачи, описанные в разд. 4.2 тома 1. В «прозрачных» к скорости сетях передачи данных можно применять только метод Двухполюсного телеграфирования, рассмотренный в разд. 1.3.1.1 при описании модемов ближней связи.

Особенно благоприятным оказывается псевдотроичный метод, упоминавшийся в разд. 1.3.1. Как уже говорилось, при заданном

допустимом напряжении помех для соседних телефонных каналов (см. рис. 1.34) он обеспечивает максимальное напряжение передачи. Измерения, проведенные в сети Почтового ведомства ФРГ, подтверждают, что в рассматриваемом случае этот метод наиболее пригоден [1.42, 1.52, 1.53]. Кроме всего прочего, он обеспечивает передачу по гальванически разделенным парам жил и дает важную в техническом отношении возможность менять местами отдельные жилы физической пары.

При использовании как псевдотроичного, так и других методов для достижения наибольшей дальности передачи необходимо устранить неравномерности затухания и ГВЗ, обусловленные фильтрацией нижних частот в линии связи (см. том 1, разд. 3.1.1). Это удается осуществить с помощью корректора с простой настройкой, при которой изменяются практически только сопротивления.

Настройку корректора можно сделать и автоматической. При этом используется тот факт, что у нескольких линий разной длины и с различным диаметром провода характеристики затухания весьма сходны, если рассматриваемые линии имеют одинаковое затухание на заданной частоте. Соответствующий пример приведен на рис. 1.43.

Рис. 1.43 Характеристика затухания пары жил низкочастотного кабеля Длина кабеля выбрана таким образом, что для пар с различными диаметрами провода при определенной частоте получается одинаковое затухание

Легко заметить, в частности, что у двух проводных пар, одна из которых имеет затухание на частоте а другая на частоте характеристики затухания на всех частотах различаются незначительно. Таким образом,

критерием настройки корректора может служить затухание линии или амплитуда сигнала на приеме при заданном напряжении на передаче. Последняя величина в случае использования псевдотроичного метода передачи так и так, независимо от задач коррекции, должна измеряться для получения отсчета принятого сигнала по методу сравнения с двумя пороговыми уровнями.

Рис. 1.44. Глазковая диаграмма при передаче псевдотроичных сигналов до и после коррекции. Скорость передачи длина кабеля диаметр провода

Корректор можно настраивать на различные типичные характеристики затухания с помощью электрически управляемого сопротивления (например, полевого транзистора) в высокочастотном фильтре. Результаты коррекции хорошо видны из глазковой диаграммы, приведенной на рис. 1.44.

Для того чтобы обеспечить на приеме восстановление тактов и достаточно точное измерение амплитуды сигнала при произвольном виде передаваемой двоичной последовательности, а также избежать тактового дрожания и появления в спектрах сигналов отдельных линий в случае периодических последовательностей, данные необходимо скремблировать. Достигаемая при таком методе дальность передачи указана в табл. 1.10.

Таблица 1.10. Дальность передачи, при использовании псевдотроичного метода и максимального напряжения передачи в пределах от 1 до 2 В

На абонентских линиях большой протяженности в зависимости от скорости применяются различные методы передачи. Передача со скоростью 800 бит/с может быть организована по одному из двух следующих вариантов. Согласно первому варианту передача

осуществляется по четырехпроводному соединительному тракту с помощью двоичной частотной модуляции, как это предусмотрено Рекомендацией МККТТ V.23 для модемов на 1200 бит/с (см. разд.

1.2.1.2). Требования к фильтрам в этом случае невысоки и можно использовать простые, не требующие больших затрат демодуляторы, например, дискриминаторы переходов через нуль (см. разд. 1.2.1.2, рис. 1.20). Второй вариант предполагает применение двоичной частотной модуляции в двух каналах с отдельными полосами частот (как в системах, описанных в разд. 1.4.1.1), что позволяет вести передачу по двухпроводному тракту.

Передача со скоростью 3200 бит/с на дальнее расстояние может осуществляться с отклонением от Рекомендаций МККТТ V.26 и бис по методу четырехпозиционной фазоразностной модуляции -ФРМ) с вариантом кодирования В (см. разд. 1.2.1.3). Вследствие более высокой, чем у модема на скорости передачи на приеме имеет место более сильное искажение спектра передаваемого сигнала. Поэтому при периодической последовательности данных может оказаться, что передаются не все спектральные линии, необходимые для восстановления тактов. Чтобы обеспечить восстановление тактов независимо от вида передаваемой последовательности, ее подвергают скремблированию.

Для передачи со скоростью 3200 бит/с по высокочастотному тракту, содержащему не более двух участков, или пупинизированному кабелю длиной не более достаточно простого компромиссного корректора. При более высоких требованиях необходим корректор со ступенчатой настройкой, которая осуществляется путем переключения отдельных корректирующих звеньев перед началом работы.

Рассмотренная АПД со скоростью передачи 3200 бит/с может быть переключена и на скорость которая нужна в многоканальных системах (см. разд. 1.4.2.3). Осуществляется это несложно: достаточно произвести соответствующие переключения в тактовом генераторе и формирователе импульсов. Кроме того, эта АПД благодаря применению четырехпозиционной ФРМ дает простую возможность перейти на двухпозиционную ФРМ и тем самым вдвое уменьшить скорость передачи. Таким образом, передача по некоммутируемым абонентским линиям может осуществляться также со скоростью

Для передачи на дальнее расстояние со скоростью 6400 бит/с применим метод, установленный Рекомендацией МККТТ V.27 для модемов на 4800 бит/с — восьмипозиционная фазоразностная модуляция. Возможен и метод КАМ, применяемый в модемах на 9600 бит/с при переключении на 7200 бит/с (см. разд. 1.3.2.3, рис. 1.41).

При передаче со скоростью 6400 бит/с необходим адаптивный корректор. Корректор с ручной настройкой, предусмотренный

Рекомендацией МККТТ V.27, из-за его высокой чувствительности к линейным искажениям в данном случае уже не годится.

При реализации аппаратуры для передачи со скоростью 12 800 бит/с на дальнее расстояние можно было бы взять за основу многопозиционный метод, применяемый в модемах на 9600 бит/с с адаптивными корректорами (см. разд. 1.3.2.3). Чтобы обеспечить более высокую удельную скорость передачи, соответствующую 12 800 бит/с, потребовалось бы еще большее число позиций сигнала, чем в модеме на 9600 бит/с. Однако помехоустойчивость при этом получается такой, что на сохранение вероятности ошибки в пределах, допускаемых для сетей передачи данных, рассчитывать не приходится. Кроме того, реализация подобной АПД потребовала бы еще больших затрат, чем модема на 9600 бит/с.

Можно было бы также разбить поток битов со скоростью 12 800 бит/с на два и передавать их по двум каналам ТЧ с помощью аппаратуры, рассчитанной на скорость 6400 бит/с.

Наконец, имеется и еще одна возможность — отказаться от передачи групп битов абоненту, т. е. вести передачу со скоростью 9600 бит/с. При этом с помощью дополнительных устройств должно осуществляться соответствующее преобразование скоростей. Кроме того, необходимо передать содержащуюся в группах битов информацию, касающуюся перехода от фазы установления соединения к фазе передачи данных и от нее к фазе разъединения соединения (см. разд. 3.3.1.6).

1.4.1.3. ПОДКЛЮЧЕНИЕ К СЕТИ ОКОНЕЧНЫХ УСТАНОВОК, РАБОТАЮЩИХ В СИНХРОННОМ РЕЖИМЕ СО СКОРОСТЬЮ 48 кбит/с

В аппаратуре, предназначенной для передачи данных по абонентским линиям ближней связи, т. е. по НЧ кабелям, можно применять упомянутый в разд. 1.4.1.2 псевдотроичный метод, который благодаря образованию групп битов обеспечивает скорость 64 кбит/с. При использовании кабеля с диаметром жил и описанного в указанном разделе метода коррекции достигается дальность передачи около

Для связи с удаленными абонентами используются первичные группы каналов и методы передачи со скоростью 64 кбит/с, применяемые в модемах для некоммутируемых каналов.
