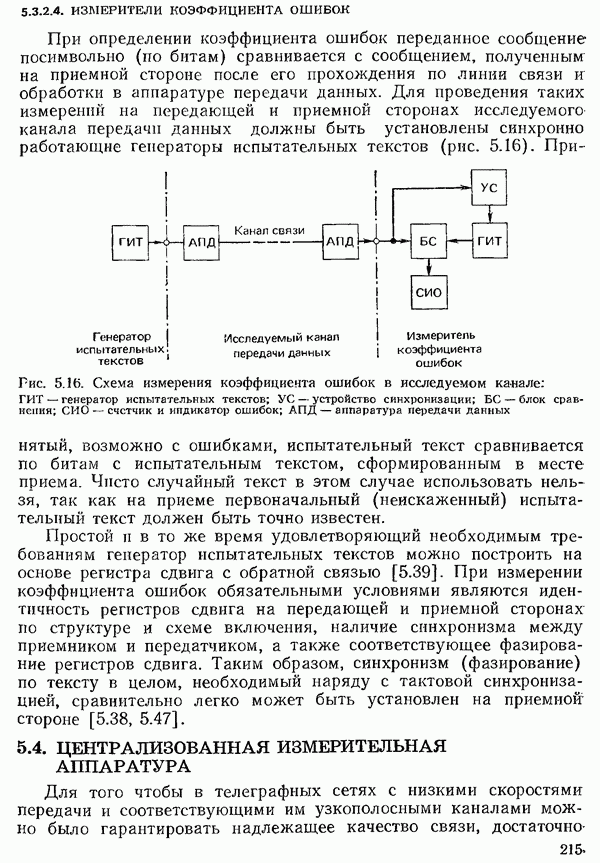

5.4. ЦЕНТРАЛИЗОВАННАЯ ИЗМЕРИТЕЛЬНАЯ АППАРАТУРАДля того чтобы в телеграфных сетях с низкими скоростями передачи и соответствующими им узкополосными каналами можно было гарантировать надлежащее качество связи, достаточно регулярно проверять, не превышаются ли допустимые значения искажений сигналов на передаче, в абонентских линиях и в канале связи. Для облегчения требуемых измерений узлы связи оснащаются централизованной измерительной аппаратурой. При этом необходимые приборы объединяются в измерительные столы [5.48]. Наряду с этим в узлах связи используются автоматические измерительные приборы и установки. В качестве примеров можно назвать центральный испытательный передатчик, центральный испытательный приемник и автоматические испытательные устройства, которые применяются в сети Телекс [5.49]. Кроме того, имеются устройства, с помощью которых в особенно важных каналах осуществляется постоянный контроль за тем, чтобы краевые искажения передаваемых сигналов не превышали установленных предельных значений [5.50]. При передаче данных по коммутируемым телефонным сетям измерения в порядке регулярного обслуживания проводятся только при наличии помех и при использовании аппаратуры новых каналов. Модемы для телефонных сетей Почтового ведомства ФРГ оснащаются простыми дополнительными устройствами, которые позволяют контролировать отдельные параметры, наиболее важные для работы модемов. Помимо этого, в телефонной сети общего пользования предполагается осуществлять измерения со стороны оконечных установок передачи данных с помощью центрального измерительного стола. В целях испытания и контроля могут включаться также измерительные шлейфы, если в модемах предусмотрена такая возможность. Шлейф образуется у модема со стороны стыка или линии. Через шлейф можно проводить измерения от оконечного оборудования данных или с центрального измерительного стола. В телефонных сетях различают измерения параметров и характеристик каналов связи и измерения параметров самих двоичных сигналов [5.37, 5.51, 5.52]. В каналах связи измеряются следующие величины: затухание на частоте 800 Гц, затухание как функция частоты, групповое время замедления как функция частоты, напряжение шума (псофометрическое напряжение) и часто та следования (интенсивность). К параметрам двоичных сигналов, подлежащим измерению, относятся, краевые искажения (степень индивидуального искажения или степень синхронного искажения) и коэффициент ошибок (коэффициент ошибок по битам или блокам). Применяемые автоматические измерительные передатчики должны обеспечивать формирование испытательных последовательностей с соотношением элементов
|
