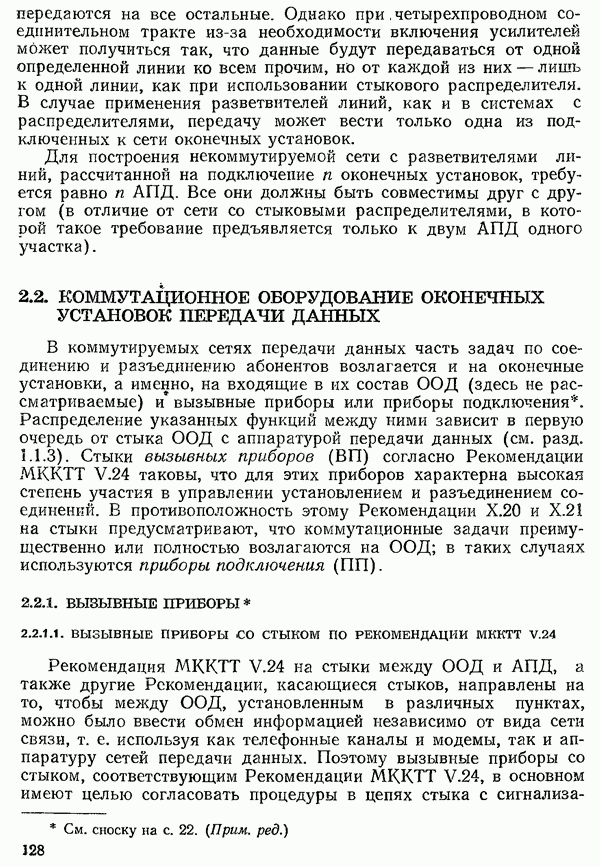

2.2. КОММУТАЦИОННОЕ ОБОРУДОВАНИЕ ОКОНЕЧНЫХ УСТАНОВОК ПЕРЕДАЧИ ДАННЫХ

В коммутируемых сетях передачи данных часть задач по соединению и разъединению абонентов возлагается и на оконечные установки, а именно, на входящие в их состав ООД (здесь не рассматриваемые) и вызывные приборы или приборы подключения. Распределение указанных функций между ними зависит в первую очередь от стыка ООД с аппаратурой передачи данных (см. разд.

1.1.3). Стыки вызывных приборов (ВП) согласно Рекомендации таковы, что для этих приборов характерна высокая степень участия в управлении установлением и разъединением соединений. В противоположность этому Рекомендации на стыки предусматривают, что коммутационные задачи преимущественно или полностью возлагаются на ООД; в таких случаях используются приборы подключения (ПП).

2.2.1. ВЫЗЫВНЫЕ ПРИБОРЫ

2.2.1.1. ВЫЗЫВНЫЕ ПРИБОРЫ СО СТЫКОМ ПО РЕКОМЕНДАЦИИ МККТТ V.24

Рекомендация на стыки между ООД и АПД, а также другие Рекомендации, касающиеся стыков, направлены на то, чтобы между ООД, установленным в различных пунктах, можно было ввести обмен информацией независимо от вида сети связи, т. е. используя как телефонные каналы и модемы, так и аппаратуру сетей передачи данных. Поэтому вызывные приборы со стыком, соответствующим Рекомендации в основном имеют целью согласовать процедуры в цепях стыка с

сигнализацией, применяемой в абонентской линии сети передачи данных.

В асинхронных сетях передачи данных со скоростями до 2,4 кбит/с используются вызывные приборы, которые преобразуют процессы в цепях стыков, предусмотренных Рекомендациями МККТТ Х.20 бис и Х.21 бис и соответствующих стыкам по Рекомендациям серии V (см. разд. 1.1.1), в сигнализацию абонентских линий сети. Вызывной прибор передает или принимает знаки управления, отвечающие состояниям цепей управления на стыке, и на ООД по соответствующим цепям оповещения поступает информация о состоянии соединительного тракта. Знаки набора номера могут вводиться вручную, с помощью кнопочного номеронабирателя, являющегося частью вызывного прибора, или автоматически со стороны ООД через стык (в соответствии с Рекомендацией МККТТ V.25). Вызов, отбой и соответствующие подтверждения определены не как кодовые знаки, а как сигналы заданной длительности с постоянной значащей позицией (см. разд. 1.1.3); эти сигналы также могут передаваться и приниматься вызывным прибором.

Еще одна, дополнительная задача появляется у вызывного прибора, если передаваемые ООД данные нельзя непосредственно отличить от сигналов управления и прежде всего сигнала отбоя. Такая ситуация возможна тогда, когда изохронные сигналы данных содержат длинные последовательности битов одинаковой позиции, похожие на сигнал отбоя. В этих случаях в передающей оконечной установке должны быть приняты специальные меры к тому, чтобы на этапе обмена данными вероятность появления последовательностей битов одинаковой позиции была крайне мала. Последнее может быть достигнуто за счет применения скремблера (см. разд. 3.3.1.6), который по определенному принципу перемешивает (скремблирует) данные, либо другим путем — за счет регулярного (см. разд. 3.3.2.5) или нерегулярного введения в передаваемую двоичную последовательность дополнительных битов, нарушающих постоянство ее позиции. Вызывной прибор принимающей оконечной установки должен осуществлять обратные преобразования.

2.2.1.2. ВЫЗЫВНЫЕ ПРИБОРЫ СИСТЕМ ПЕРЕДАЧИ ДАННЫХ, РАБОТАЮЩИХ ПО СЕТИ ТЕЛЕКС

Стык между ВП и ООД в сети Телекс стандартизован Рекомендацией (ранее V.11) и описан в разд. 1.1.2. При этом установление соединения должно полностью, т. е. вплоть до запроса автоответчика, осуществляться по правилам сети Телекс; сигналом перехода к фазе обмена данными, согласно Рекомендации (ранее V.10), служит передаваемая в обоих направлениях последовательность из четырех комбинаций № 19 Алфавита № 2 МККТТ (см. том 1, разд. 2.4.3.2).

Соединение может устанавливаться двумя способами. Первый из них предполагает, что наряду с ООД используется, как обычно в сети Телекс, телеграфный аппарат, который также подключен к вызывному прибору. После получения упомянутой выше последовательности из четырех комбинаций № 19 в ВП происходит переключение (вручную или автоматически) с телеграфного аппарата на ООД. Условием автоматического переключения является способность вызывного прибора распознавать эту последовательность знаков. Такой метод аналогичен используемому при передаче данных по телефонной сети без участия ООД в установлении соединений (см. разд. 1.1.1.1). При втором методе ООД всегда передает адресную информацию по специальным цепям стыка, а телеграфный аппарат не используется; вызывной прибор играет роль автоответчика телеграфного аппарата.
