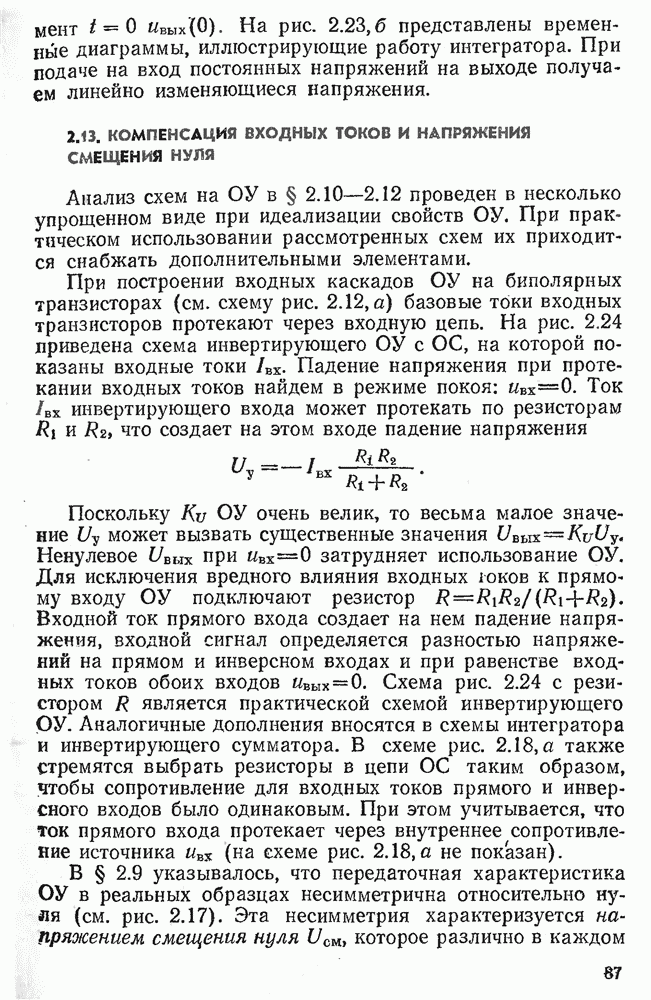

2.13. КОМПЕНСАЦИЯ ВХОДНЫХ ТОКОВ И НАПРЯЖЕНИЯ СМЕЩЕНИЯ НУЛЯ

Анализ схем на ОУ в § проведен в несколько упрощенном виде при идеализации свойств ОУ. При практическом использовании рассмотренных схем их приходится снабжать дополнительными элементами.

При построении входных каскадов ОУ на биполярных транзисторах (см. схему рис. 2.12, а) базовые токи входных транзисторов протекают через входную цепь. На рис. 2.24 приведена схема инвертирующего ОУ с ОС, на которой показаны входные токи Падение напряжения при протекании входных токов найдем в режиме покоя: . Ток инвертирующего входа может протекать по резисторам , что создает на этом входе падение напряжения

Поскольку ОУ очень велик, то весьма малое значение может вызвать существенные значения Ненулевое при затрудняет использование ОУ. Для исключения вредного влияния входных юков к прямому входу ОУ подключают резистор . Входной ток прямого входа создает на нем падение напряжения, входной сигнал определяется разностью напряжений на прямом и инверсном входах и при равенстве входных токов обоих входов Ывых — 0. Схема рис. 2.24 с резистором R является практической схемой инвертирующего ОУ. Аналогичные дополнения вносятся в схемы интегратора и инвертирующего сумматора. В схеме рис. 2.18, а также стремятся выбрать резисторы в цепи ОС таким образом, чтобы сопротивление для входных токов прямого и инверсного входов было одинаковым. При этом учитывается, что ток прямого входа протекает через внутреннее сопротивление источника (на схеме рис. 2.18,а не показан).

В § 2.9 указывалось, что передаточная характеристика ОУ в реальных образцах несимметрична относительно нуля (см. рис. 2.17).

Рис. 2.24. Инвертирующий ОУ с компенсацией воздействия входных токов

Рис. 2.25. Примеры схем компенсации напряжения смещения нуля

Эта несимметрия характеризуется напряжением смещения нуля , которое различно в каждом экземпляре ИМС, но ограничено предельной величиной, приводимой в паспортных данных ОУ (см. табл. 2.2), Напряжение смещения нуля приводит к тому, что при нулевом входном сигнале . Для компенсации вредного влияния напряжения смещения нуля многие схемы на ОУ снабжают специальными цепями, позволяющими путем регулировки устранить воздействие . На рис. 2.25 приведены примеры схем инвертирующего и неинвертирующего ОУ с ОС, дополненные цепями для компенсации напряжения смещения нуля. Схемы содержат потенциометры, установка которых производится в период отладки устройства.

Необходимость компенсации вредного влияния входных токов и напряжения смещения нуля следует учитывать при создании всех устройств, рассмотренных в § . Введение корректирующих цепей не меняет принципы, положенные в основу работы этих устройств. Можно показать, что основные соотношения, приведенные в § , остаются справедливыми.
