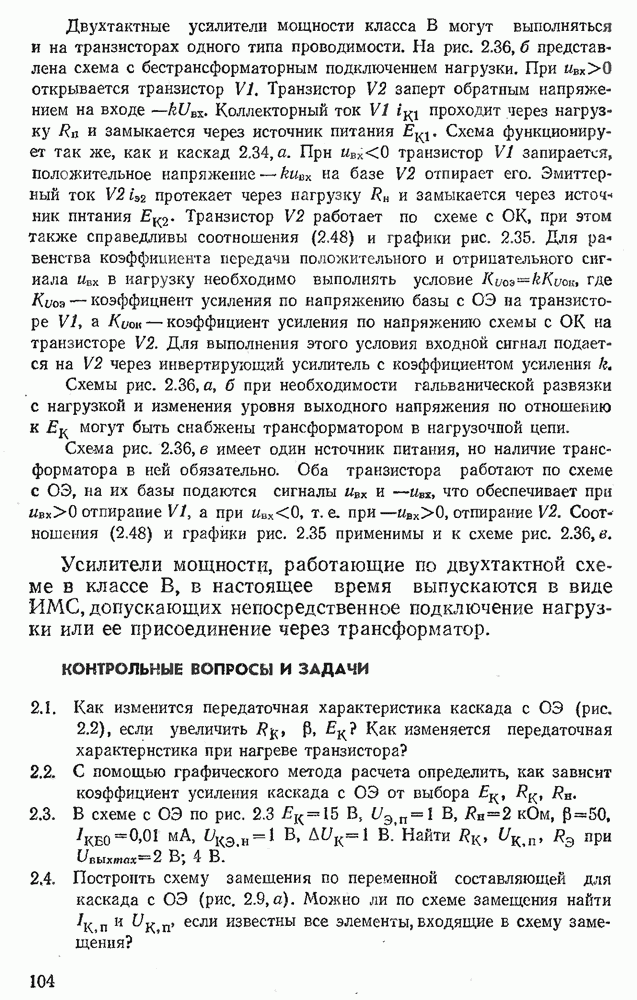

КОНТРОЛЬНЫЕ ВОПРОСЫ И ЗАДАЧИ

2.1. Как изменится передаточная характеристика каскада с ОЭ (рис. 2.2), если увеличить Как изменяется передаточная характеристика при нагреве транзистора?

2.2. С помощью графического метода расчета определить, как зависит коэффициент усиления каскада с ОЭ от выбора .

2.3. В схеме с ОЭ по рис. . Найти ; 4 В.

2.4. Построить схему замещения по переменной составляющей для каскада с ОЭ (рис. ). Можно ли по схеме замещения найти и если известны все элементы, входящие в схему замещения?

2.5 В режиме холостого хода на выходе усилителя , а при подключении нагрузки . Найти усилителя.

2.6. Объяснить, почему в схемах рис. 2.9 увеличение стабильности режима покоя приводит к снижению коэффициента усиления, а в схеме рис. 2.10 коэффициент усиления при этом не изменяется.

2.7. Чем заменены на схеме замещения рис.

2.8. Построить схему замещения и найти усилительные параметры несимметричного дифференциального каскада рис. 2.12,

2.9. Какое напряжение смещения следует приложить к затвору полевого транзистора в схеме рис. 2.14, выполненной на полевом транзисторе с p-n-переходом? На МДП-транзисторе с индуцированным каналом?

2.10. Перечислите свойства идеального ОУ. Чем обусловлена необходимость обеспечения каждого из этих свойств?

2.11. Почему в усилительных схемах ОУ не используются без цепей ООС? Почему воздействие ООС на коэффициент усиления в схеме рис. 2.3 нами оценивалось как неблагоприятное, а в случае схем рис. и 2.20, а такое заключение не сделано?

2.12. Чему равно напряжение между входами ИМС ОУ в схемах рис. 2.21, а и 2.23, а? Как использовано это значение при анализе этих усилителей?

2.13. Постройте выходное напряжение интегратора, если в момент времени к его входу приложено синусоидальное напряжение, .

2.14. Возможно ли самовозбуждение в схемах рис. 2.20, а, 2.21, а, 2.23, б?

2.15. Входные напряжения рис. 2.31, а и б поданы на входы схем рис. 2.18,а, 2.20, а, 2.30, а. Построить форму выходного напряжения.

2.16. Как изменится форма выходного напряжения в усилителе рис, 2.30, а при подаче входного сигнала рис. и б, если увеличить сопротивление

2.17. Составить схему сумматора, реализующего уравнение

Источники сигналов имеют внутреннее сопротивление . Сопротивление в цепи ОС .

2.18. Построить для схемы из вопроса 2.17 зависимость , если , а ОУ имеет .

2.19. Доказать, что самовобуждение в схеме рис. 2.28 наступает на частоте при .
