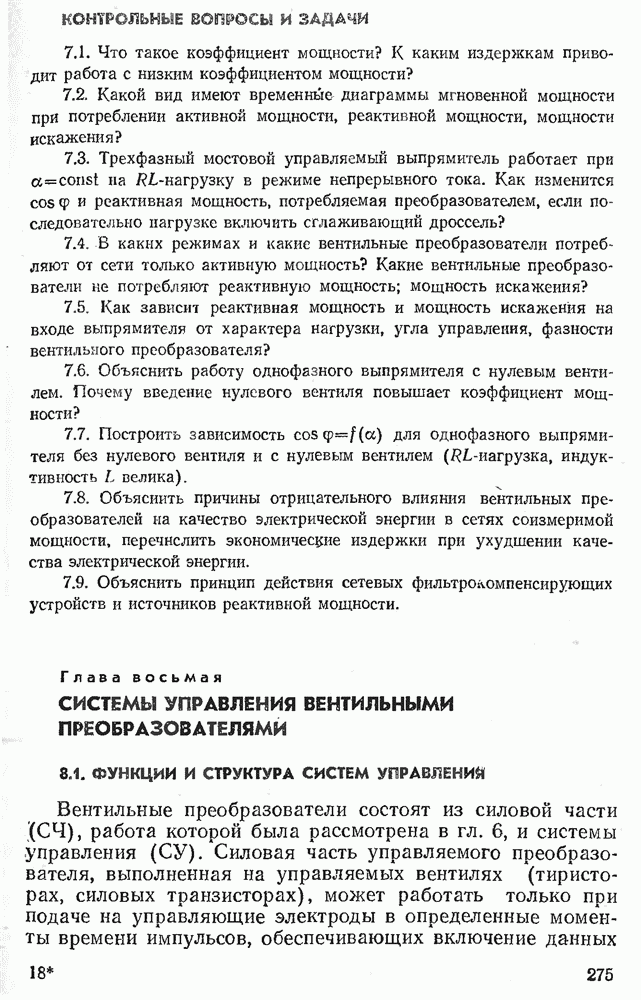

КОНТРОЛЬНЫЕ ВОПРОСЫ И ЗАДАЧИ

7.1. Что такое коэффициент мощности? К каким издержкам приводит работа с низким коэффициентом мощности?

7.2. Какой вид имеют временные диаграммы мгновенной мощности при потреблении активной мощности, реактивной мощности, мощности искажения?

7.3. Трехфазный мостовой управляемый выпрямитель работает при на -нагрузку в режиме непрерывного тока. Как изменится и реактивная мощность, потребляемая преобразователем, если последовательно нагрузке включить сглаживающий дроссель?

7.4. В каких режимах и какие вентильные преобразователи потребляют от сети только активную мощность? Какие вентильные преобразователи не потребляют реактивную мощность; мощность искажения?

7.5. Как зависит реактивная мощность и мощность искажения на входе выпрямителя от характера нагрузки, угла управления, фазности вентильного преобразователя?

7.6. Объяснить работу однофазного выпрямителя с нулевым вентилем. Почему введение нулевого вентиля повышает коэффициент мощности?

7.7. Построить зависимость для однофазного выпрямителя без нулевого вентиля и с нулевым вентилем (-иагрузка, индуктивность L велика).

7.8. Объяснить причины отрицательного влияния вентильных преобразователей на качество электрической энергии в сетях соизмеримой мощности, перечислить экономические издержки при ухудшении качества электрической энергии.

7.9. Объяснить принцип действия сетевых фильтроломпенсирующих устройств и источников реактивной мощности.
