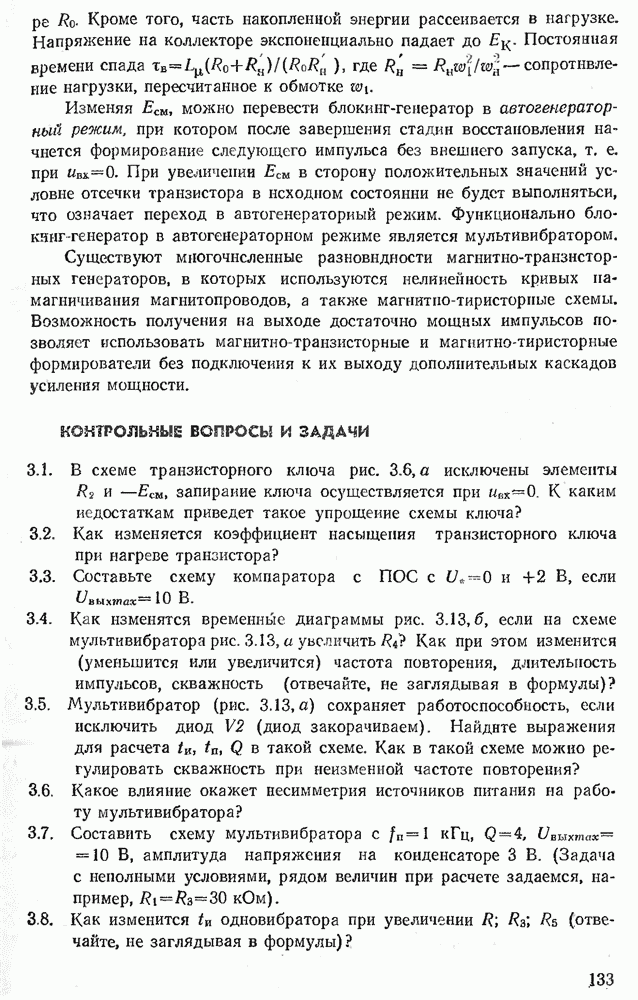

КОНТРОЛЬНЫЕ ВОПРОСЫ И ЗАДАЧИ

3.1. В схеме транзисторного ключа рис. 3.6, а исключены элементы , запирание ключа осуществляется при . К каким недостаткам приведет такое упрощение схемы ключа?

3.2. Как изменяется коэффициент насыщения транзисторного ключа при нагреве транзистора?

3.3. Составьте схему компаратора с ПОС с и , если .

3.4. Как изменятся временные диаграммы рис. , если на схеме мультивибратора рис. 3.13, и увеличить Как при этом изменится (уменьшится или увеличится) частота повторения, длительность импульсов, скважность (отвечайте, не заглядывая в )?

3.5. Мультивибратор (рис. 3.13, а) сохраняет работоспособность, если исключить диод V2 (диод закорачиваем). Найдите выражения для расчета в такой схеме. Как в такой схеме можно регулировать скважность при неизменной частоте повторения?

3.6. Какое влияиие окажет песимметрия источников питания на работу мультивибратора?

3.7. Составить схему мультивибратора с , амплитуда напряжения на конденсаторе 3 В. (Задача с неполными условиями, рядом величин при расчете задаемся, например, кОм).

3.8. Как изменится одновибратора при увеличении (отвечайте, не заглядывая в формулы)?

3.9. Составить схему ГЛИН в автогенераторном режиме при . Задайтесь кОм.

3.10. Как изменятся параметры выходного напряжения ГЛИН (рис, 3.17), если увеличить
