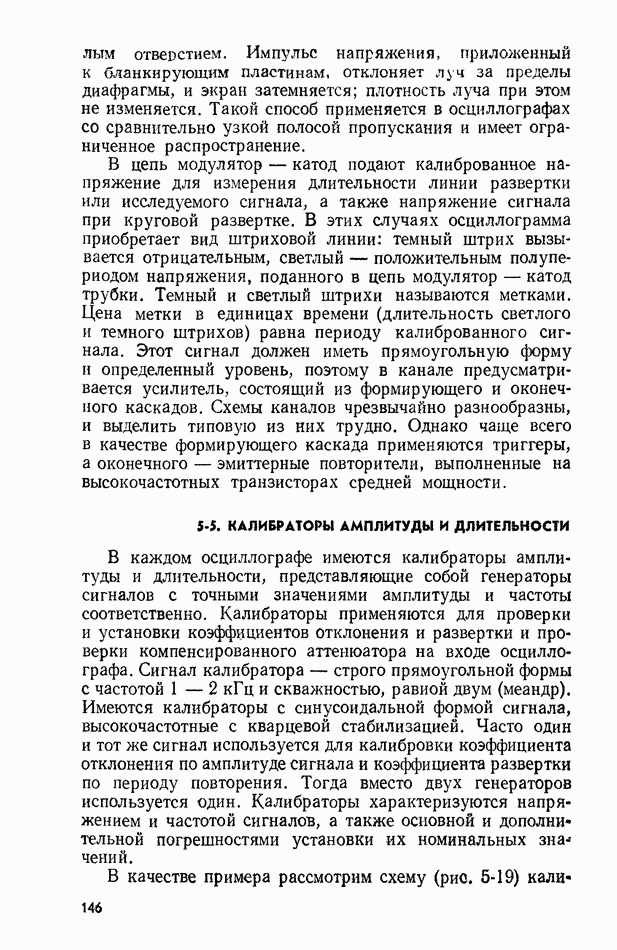

5-5. КАЛИБРАТОРЫ АМПЛИТУДЫ И ДЛИТЕЛЬНОСТИ

В каждом осциллографе имеются калибраторы амплитуды и длительности, представляющие собой генераторы сигналов с точными значениями амплитуды и частоты соответственно. Калибраторы применяются для проверки и установки коэффициентов отклонения и развертки и проверки компенсированного аттенюатора на входе осциллографа. Сигнал калибратора — строго прямоугольной формы с частотой 1 - 2 кГц и скважностью, равной двум (меандр). Имеются калибраторы с синусоидальной формой сигнала, высокочастотные с кварцевой стабилизацией. Часто один и тот же сигнал используется для калибровки коэффициента отклонения по амплитуде сигнала и коэффициента развертки по периоду повторения. Тогда вместо двух генераторов используется один. Калибраторы характеризуются напряжением и частотой сигналов, а также основной и дополнительной погрешностями установки их номинальных значений.

В качестве примера рассмотрим схему (рис. 5-19)

калибратора амплитуды и длительности, состоящего из задающего генератора и электронного переключателя. Задающий генератор работает на транзисторах Частота генерации определяется параметрами колебательного контура Положительная обратная связь осуществляется между коллектором транзистора Т и его базой через катушку а между коллектором и эмиттером — через конденсатор и транзистор Электронный переключатель собран на транзисторе по схеме эмиттерного повторителя.

Рис. 5-19. Принципиальная схема калибратора амплитуды и длительности

Он управляется напряжением, снимаемым с резистора являющегося нагрузкой в цепи коллектора транзистора Транзистор полностью открывается и закрывается, и на выходных зажимах формируется сигнал в виде меандра с уровнем, изменяющимся от нуля до максимума, определяемого падением напряжения на стабилитронах Основная погрешность калибровочных напряжений и интервалов времени составляет
