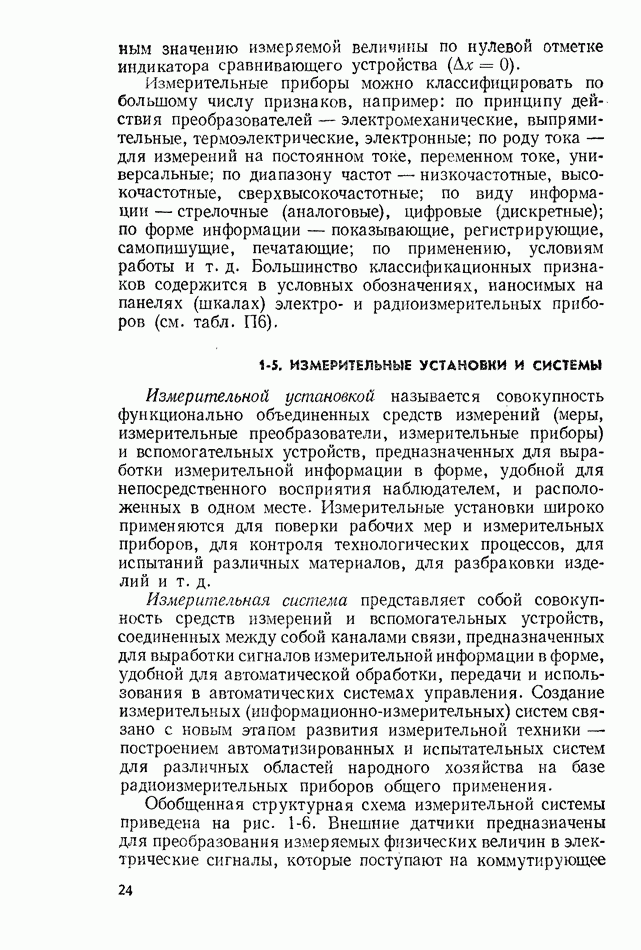

1-5. ИЗМЕРИТЕЛЬНЫЕ УСТАНОВКИ И СИСТЕМЫ

Измерительной установкой называется совокупность функционально объединенных средств измерений (меры, измерительные преобразователи, измерительные приборы) и вспомогательных устройств, предназначенных для выработки измерительной информации в форме, удобной для непосредственного восприятия наблюдателем, и расположенных в одном месте. Измерительные установки широко применяются для поверки рабочих мер и измерительных приборов, для контроля технологических процессов, для испытаний различных материалов, для разбраковки изделий и т. д.

Измерительная система представляет собой совокупность средств измерений и вспомогательных устройств, соединенных между собой каналами связи, предназначенных для выработки сигналов измерительной информации в форме, удобной для автоматической обработки, передачи и использования в автоматических системах управления. Создание измерительных (информационно-измерительных) систем связано с новым этапом развития измерительной техники — построением автоматизированных и испытательных систем для различных областей народного хозяйства на базе радиоизмерительных приборов общего применения.

Обобщенная структурная схема измерительной системы приведена на рис. 1-6. Внешние датчики предназначены для преобразования измеряемых физических величин в электрические сигналы, которые поступают на коммутирующее

устройство по каналам связи. Для низкочастотных сигналов используются трехпроводные незаземленные каналы связи, а для высокочастотных — однопроводные коаксиальные. Каналы связи подключены к коммутирующему устройству, которое принимает аналоговые сигналы от большого числа датчиков и передает их на радиоизмерительиые приборы. Применяются в основном цифровые приборы, на выходах которых появляются электрические коды, соответствующие измерительной информации.

Рис. 1-6. Обобщенная структурная схема измерительной системы

Устройство обработки преобразует полученную информацию в сигналы управления регистрирующими устройствами — перфоратором, цифропечатающей машиной, цифро-алфавитной машинкой. Часто применяются аналоговые самописцы, а для визуального наблюдения — осциллографы.

Управляющее устройство осуществляет программированный режим всех узлов системы. Наиболее удобным управляющим устройством является миниатюрная электронная цифровая вычислительная машина, которая одновременно может быть использована и для обработки измерительной информации.

Средства электро- и радиоизмерений, используемые для построения измерительных систем, характеризуются совместимостью, унификацией элементной базы и конструктивным единообразием.
