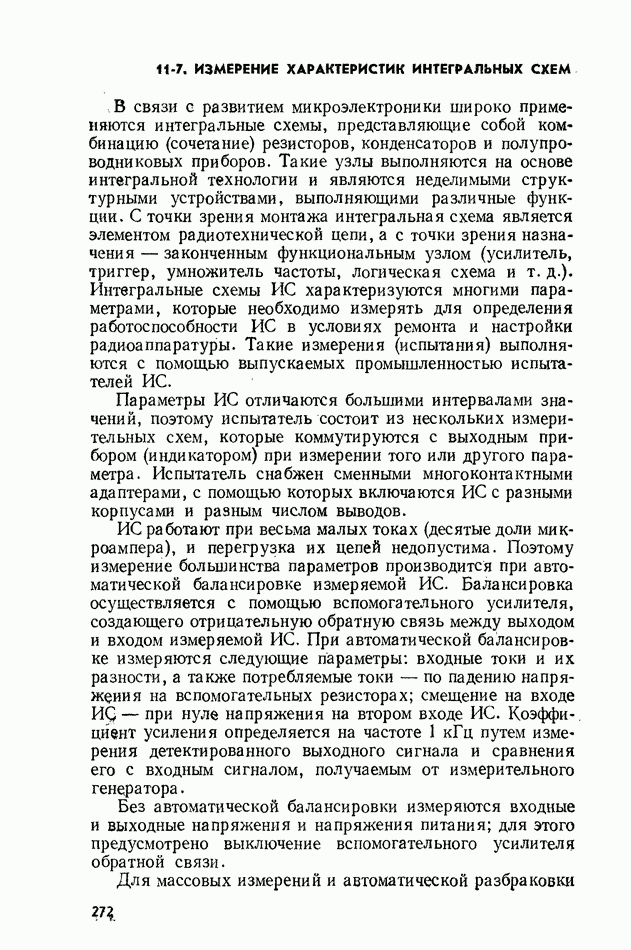

Распознанный текст, спецсимволы и формулы могут содержать ошибки, поэтому с корректным вариантом рекомендуем ознакомиться на отсканированных изображениях учебника выше Также, советуем воспользоваться поиском по сайту, мы уверены, что вы сможете найти больше информации по нужной Вам тематике 11-7. ИЗМЕРЕНИЕ ХАРАКТЕРИСТИК ИНТЕГРАЛЬНЫХ СХЕМВ связи с развитием микроэлектроники широко применяются интегральные схемы, представляющие собой комбинацию (сочетание) резисторов, конденсаторов и полупроводниковых приборов. Такие узлы выполняются на основе интегральной технологии и являются неделимыми структурными устройствами, выполняющими различные функции. С точки зрения монтажа интегральная схема является элементом радиотехнической цепи, а с точки зрения назначения — законченным функциональным узлом (усилитель, триггер, умножитель частоты, логическая схема и т. д.). Интегральные схемы ИС характеризуются многими параметрами, которые необходимо измерять для определения работоспособности ИС в условиях ремонта и настройки радиоаппаратуры. Такие измерения (испытания) выполняются с помощью выпускаемых промышленностью испытателей ИС. Параметры ИС отличаются большими интервалами значений, поэтому испытатель состоит из нескольких измерительных схем, которые коммутируются с выходным прибором (индикатором) при измерении того или другого параметра. Испытатель снабжен сменными многоконтактными адаптерами, с помощью которых включаются ИС с разными корпусами и разным числом выводов. ИС работают при весьма малых токах (десятые доли микроампера), и перегрузка их цепей недопустима. Поэтому измерение большинства параметров производится при автоматической балансировке измеряемой ИС. Балансировка осуществляется с помощью вспомогательного усилителя, создающего отрицательную обратную связь между выходом и входом измеряемой ИС. При автоматической балансировке измеряются следующие параметры: входные токи и их разности, а также потребляемые токи — по падению напряжения на вспомогательных резисторах; смещение на входе ИС - при нуле напряжения на втором входе ИС. Коэффициент усиления определяется на частоте 1 кГц путем измерения детектированного выходного сигнала и сравнения его с входным сигналом, получаемым от измерительного генератора. Без автоматической балансировки измеряются входные и выходные напряжения и напряжения питания; для этого предусмотрено выключение вспомогательного усилителя обратной связи. Для массовых измерений и автоматической разбраковки в условиях производства ИС применяется измеритель временных параметров, представляющий собой сложную измерительную установку, обеспечивающую по заданной программе подачу напряжений питания, напряжений статических состояний и тест-импульсов, коммутацию выводов проверяемой ИС, преобразование измеряемых временных параметров в код, сравнение этих параметров с заданными допустимыми значениями, визуальную и цифровую индикацию результатов измерения, и классификацию по трем группам — «Группа А», «Группа Б» и «Не годен». Кроме этого, на выходе измерителя предусмотрен сигнал управления внешним автопогрузочным устройством.
|
