коротких импульсов
точно соответствуют моментам переходов через нуль исходных напряжений. Отрицательные импульсы ограничиваются, а положительные и остаются. Нетрудно убедиться, что интервал
между импульсами
пропорционален фазовому сдвигу; если его отнести к длительности периода
то в соответствии с формулой
получим
Положительные импульсы используют для управления триггером
Импульс первого канала открывает триггер, а второго — закрывает. В соответствующей цепи триггера возникает прямоугольный импульс
длительность которого
соответствует фазовому сдвигу
В цепь тока триггера включен магнитоэлектрический миллиамперметр, показания которого пропорциональны среднему значению тока за период:
Очевидно, что шкалу миллиамперметра можно градуировать непосредственно в градусах.

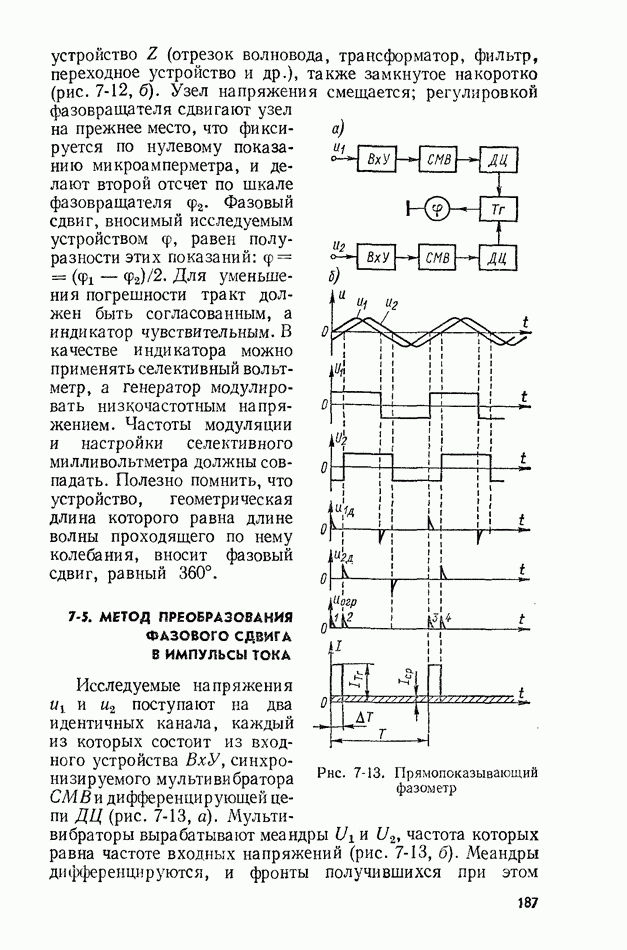

Прямо показывающий прибор, схему которого мы рассмотрели, называется фазометром. Диапазон рабочих частот фазометра, работающего на принципе преобразования фазового сдвига в импульсы тока, ограничен снизу инерционными свойствами магнитоэлектрического индикатора (20 Гц), а сверху — паразитными параметрами схемы и инерционностью транзисторов, ухудшающими фронт импульса и четкость срабатывания триггера. Применение туннельных диодов позволяет увеличить верхнюю границу частот до
Погрешность измерения составляет
