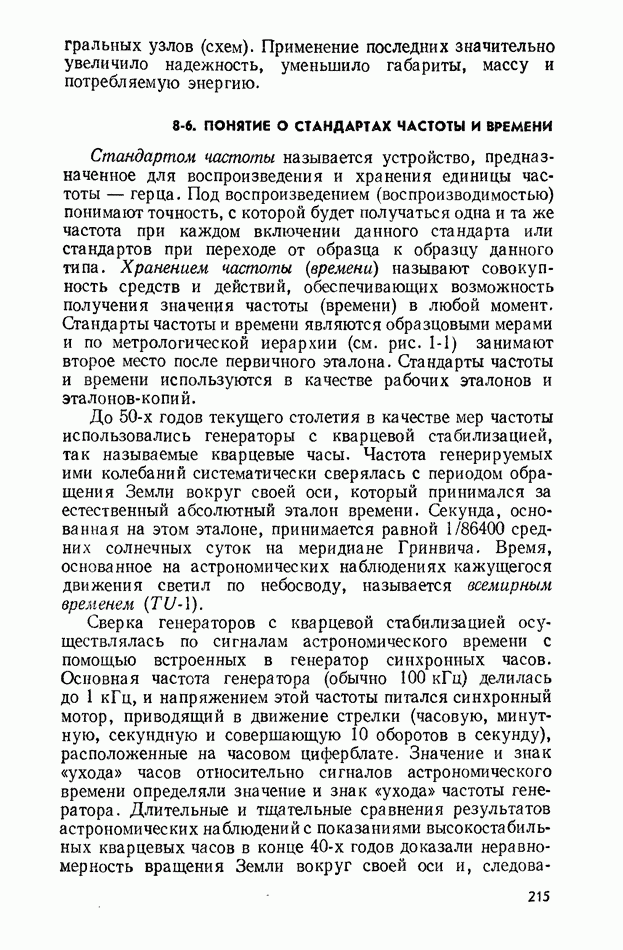

8-6. ПОНЯТИЕ О СТАНДАРТАХ ЧАСТОТЫ И ВРЕМЕНИ

Стандартом частоты называется устройство, предназначенное для воспроизведения и хранения единицы частоты — герца. Под воспроизведением (воспроизводимостью) понимают точность, с которой будет получаться одна и та же частота при каждом включении данного стандарта или стандартов при переходе от образца к образцу данного типа. Хранением частоты (времени) называют совокупность средств и действий, обеспечивающих возможность получения значения частоты (времени) в любой момент. Стандарты частоты и времени являются образцовыми мерами и по метрологической иерархии (см. рис. 1-1) занимают второе место после первичного эталона. Стандарты частоты и времени используются в качестве рабочих эталонов и эталонов-копий.

До 50-х годов текущего столетия в качестве мер частоты использовались генераторы с кварцевой стабилизацией, так называемые кварцевые часы. Частота генерируемых ими колебаний систематически сверялась с периодом обращения Земли вокруг своей оси, который принимался за естественный абсолютный эталон времени. Секунда, основанная на этом эталоне, принимается равной 1/86400 средних солнечных суток на меридиане Гринвича. Время, основанное на астрономических наблюдениях кажущегося движения светил по небосводу, называется всемирным временем

Сверка генераторов с кварцевой стабилизацией осуществлялась по сигналам астрономического времени с помощью встроенных в генератор синхронных часов. Основная частота генератора (обычно делилась до и напряжением этой частоты питался синхронный мотор, приводящий в движение стрелки (часовую, минутную, секундную и совершающую 10 оборотов в секунду), расположенные на часовом циферблате. Значение и знак «ухода» часов относительно сигналов астрономического времени определяли значение и знак «ухода» частоты генератора. Длительные и тщательные сравнения результатов астрономических наблюдений с показаниями высокостабильных кварцевых часов в конце 40-х годов доказали неравномерность вращения Земли вокруг своей оси и,

следовательно, непостоянство продолжительности средних солнечных суток и секунды всемирного времени. Непостоянство обнаруживается при нестабильности частоты кварцевого генератора, меньшей

В 1956 г. был принят в качестве абсолютного эталона времени тропический год, т. е. период обращения Земли вокруг Солнца. Это равномерно текущее время — эфемеридное время значительно более стабильно, чем всемирное так как оно усреднено за большой интервал времени. Однако оно связано с длительными астрономическими наблюдениями, трудно воспроизводимо и неудобно для практического использования.

В 1971 г. введена новая система времени — всемирное координированное время основанная на принятом в 1967 г. атомном определении секунды. Систему времени часто называют атомной системой времени

Единица времени — секунда — это интервал времени, в течение которого совершается колебаний, соответствующих резонансной частоте энергетического перехода между уровнями сверхтонкой структуры основного состояния атома цезия-133 при отсутствии возмущений внешними полями. Эта секунда легко воспроизводится в любом месте и в любое время с помощью стандартов частоты с кварцевой стабилизацией, нестабильность которых в конце семидесятых годов достигла и более точных — квантовых (атомных) стандартов, нестабильность которых на несколько порядков ниже.

В квантовых стандартах частоты используются квантовые переходы между энергетическими уровнями атомов вещества, которые происходят, если выполняется известное уравнение Бора

где энергетические уровни атома; постоянная Планка.

Изменение энергетических уровней вызывают воздействием внешнего электромагнитного поля, частота которого совпадает с частотой гиромагнитной прецессии электрона;

где механический вращательный момент электрона; напряженность магнитного поля в месте расположения ядра; — спин электрона.

В настоящее время в качестве рабочего вещества используют цезий, рубидий и водород, поэтому квантовые

стандарты частоты называют соответственно цезиевыми, рубидиевыми и водородными. Резонансная частота цезия-133 равна 9 192 631 770 Гц, рубидия-87 - 6 834 682 608 Гц и атомарного водорода - 1 420 405 751,6 Гц. Эти частоты определяются атомными постоянными вещества и потому характеризуются высокими стабильностью, воспроизводимостью и точностью.

Квантовый стандарт частоты (рис. 8-17) содержит три основных узла: генератор с кварцевой стабилизацией который создает выходной сигнал и электромагнитное поле для изменения уровней перехода атомов; квантовый стабилизатор сигналами которого стабилизируется частота кварцевого генератора; систему автоподстройки частоты Частота кварцевого генератора, обычно синтезируется вверх (или умножается) до частоты, близкой к частоте прецессии электрона.

Рис. 8-17. Упрощенная структурная схема квантового стандарта частоты

Принцип работы цезиевого и рубидиевого стандартов частоты [8] заключается в резонансном поглощении электромагнитных волн сверхвысоких частот в луче атомов цезия или рубидия соответственно. Принцип работы водородного стандарта заключается в возбуждении лучом (пучком) атомов водорода незатухающих колебаний в объемном резонаторе, собственная частота которого равна частоте перехода между энергетическими уровнями атомов водорода. Таким образом, цезиевый и рубидиевый стандарты частоты являются пассивными, а водородный — активным.

Активным квантовым стандартом частоты называется такой стандарт, в котором в качестве опорной используется частота излучения электромагнитных волн одного из энергетических переходов атомов; в активном стандарте в качестве стабилизатора используется квантовый генератор.

Пассивным квантовым стандартом частоты называется такой стандарт, в котором в качестве опорной используется частота поглощения электромагнитных волн одного из энергетических переходов атомов; в пассивном стандарте в качестве стабилизатора используется квантовый дискриминатор.

Квантовые генераторы вырабатывают сигналы выходной мощностью не более поэтому их сначала усиливают с помощью приемника СВЧ, а затем они

стабилизируют частоту кварцевого генератора. Выходное напряжение сигнала кварцевого генератора составляет 1 В на нагрузке 50 Ом.

Квантовый стандарт частоты, снабженный часовым блоком, называется синхронометром. В синхронометре формируются сигналы времени и производится индикация текущего времени. Точность таких часов определяется атомными постоянными и потому очень велика. Среднеквадратическая погрешность хранения шкалы времени за сутки синхронометра на базе рубидиевого стандарта составляет цезиевого — и водородного —

Некоторые сведения о серийно выпускаемых стандартах частоты и времени приведены в таблице 8-2. Здесь относительное изменение среднего значения частоты за 1 сут после непрерывной работы; а — среднеквадратическая относительная случайная вариация частоты за

Таблица 8-2 (см. скан)
