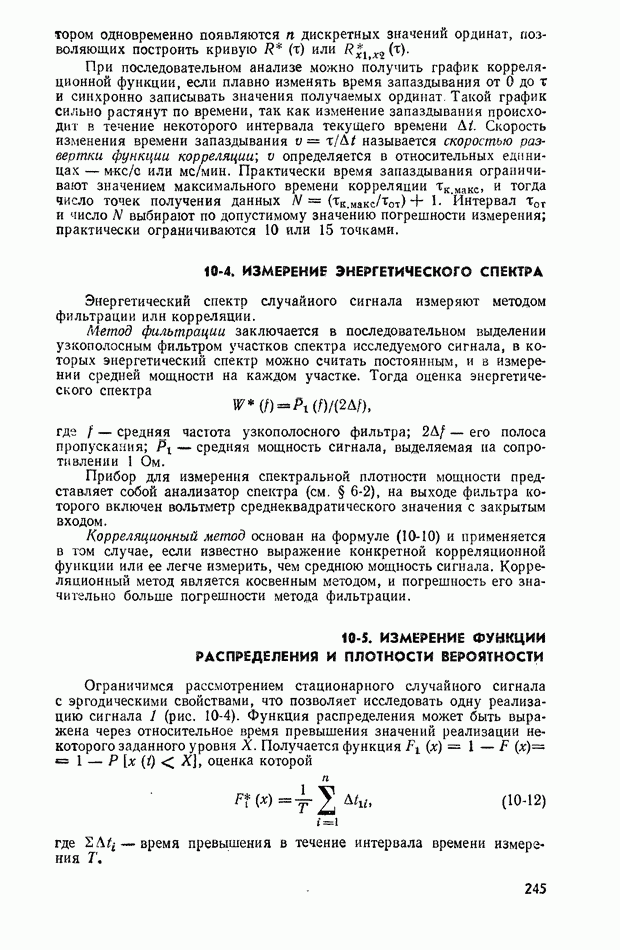

10-4. ИЗМЕРЕНИЕ ЭНЕРГЕТИЧЕСКОГО СПЕКТРА
Энергетический спектр случайного сигнала измеряют методом фильтрации
корреляции.
Метод фильтрации заключается в последовательном выделении узкополосным фильтром участков спектра исследуемого сигнала, в которых энергетический спектр можно считать постоянным, и в измерении средней мощности на каждом участке. Тогда оценка энергетического спектра
где
средня частота узкополосного фильтра;
его полоса пропускания;
средняя мощность сигнала, выделяемая на сопротивлении 1 Ом.
Прибор для измерения спектральной плотности мощности представляет собой анализатор спектра (см. § 6-2), на выходе фильтра которого включен вольтметр среднеквадратического значения с закрытым входом.
Корреляционный метод основан на формуле (10-10) и применяется в том случае, если известно выражение конкретной корреляционной функции или ее легче измерить, чем среднюю мощность сигнала. Корреляционный метод является косвенным методом, и погрешность его значительно больше погрешности метода фильтрации.
