6.3.5. Слои
Видеоснимки
кодируются в виде одного или нескольких слоев, в каждом из которых содержится
целое число макроблоков от 1 (1 MB на слой) до
полного числа макроблоков на снимке (1 слой на снимок). Число макроблоков в
слое должно быть одинаковым в пределах каждого снимка. Имеется минимальная
зависимость между закодированными слоями, которая помогает ограничить

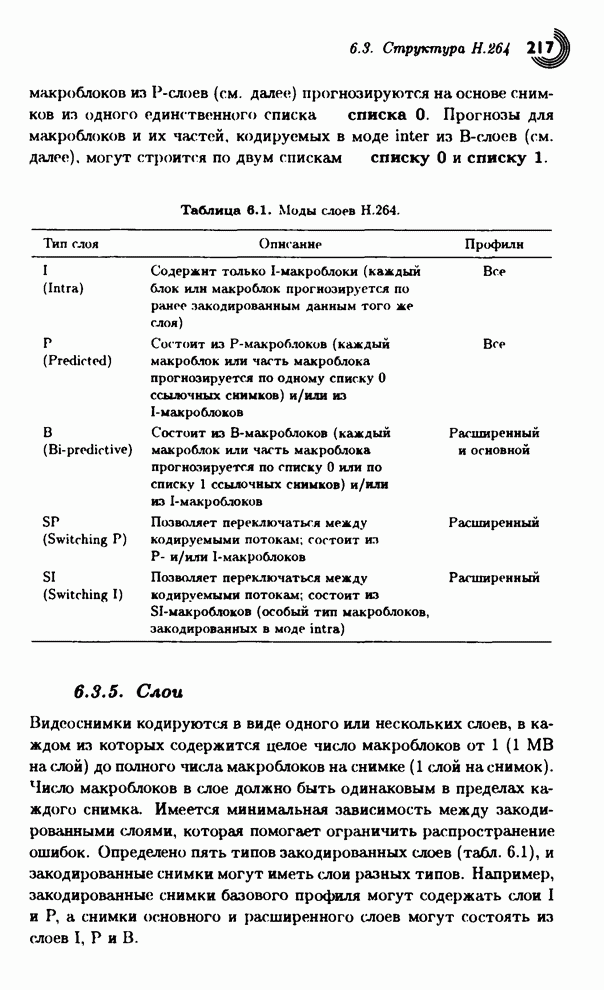

распространение ошибок. Определено пять типов закодированных слоев (табл. 6.1),
и закодированные снимки могут иметь слои разных типов. Например, закодированные
снимки базового профиля могут содержать слои I и Р, а снимки основного и
расширенного слоев могут состоять из слоев I, Р и В.
Рис. 6.5. Синтаксис слоя.
На
рис. 6.5 показана упрощенная схема синтаксиса закодированного слоя. Заголовок
слоя определяет (помимо всего прочего) тип слоя, а также снимок, которому
принадлежит данный слой. Заголовок может содержать инструкции, относящиеся к
управлению ссылочными снимками (см. § 6.4.2). Слой данных состоит из последовательности
закодированных макроблоков и/или из сообщений о пропущенных (некодированных)
макроблоках. Каждый макроблок состоит из элементов заголовка (см. табл. 6.2) и
из закодированных остаточных данных.
Таблица
6.2. Синтаксис элементов макроблока.
|
mb_type
|
Определяет моду
кодирования макроблока: intra или inter (Р или В);
задает размеры частей макроблоков (см. § 6.4.2)
|
|
mb_pred
|
Определяет моду
прогноза intra (I-макроблоков); определяет
ссылочный список 0 и/или список 1 и векторы движения, закодированные
дифференцированно для каждого разделения макроблока
|
|
sub_mb_pred
|
(Только для
частей 1-макроблоков размером 8 х 8.) Определяет: размер разделения на
подблоки каждой части макроблока; список 0 и/или список 1 ссылочных снимков для
каждого разделения макроблока; дифференцированно закодированные векторы
движения для каждого подразделения подмакроблоков
|
|
mb_qp_delta
residual
|
Шаг изменения
параметров квантователя (см. § 6.4.8) Закодированные коэффициенты
преобразования, отвечающие сэмплам остаточного изображения после компенсации
движения (см. § 6.4.8)
|
