4. Модификации экранированных КЛ.

Как уже не раз упоминалось, экранированные линии наиболее удобно вписываются в ОИС СВЧ. Поэтому для расширения функциональных свойств КЛ были пзучены различные их модификации, представленные на рис. 1.28.

Среди них практический интерес представляют КЛ с асимметрично расположенными относительно экрана проводниками, параметры которых приведены в [101, 102]. Используя свойства круговой поляризации магнитной волны в КЛ, можно изготавливать евзаимные отрезки регулярных линий путем частичного заполнения слоя диэлектрика ферромагнетиком (рис. 1.28, в-д [103]).

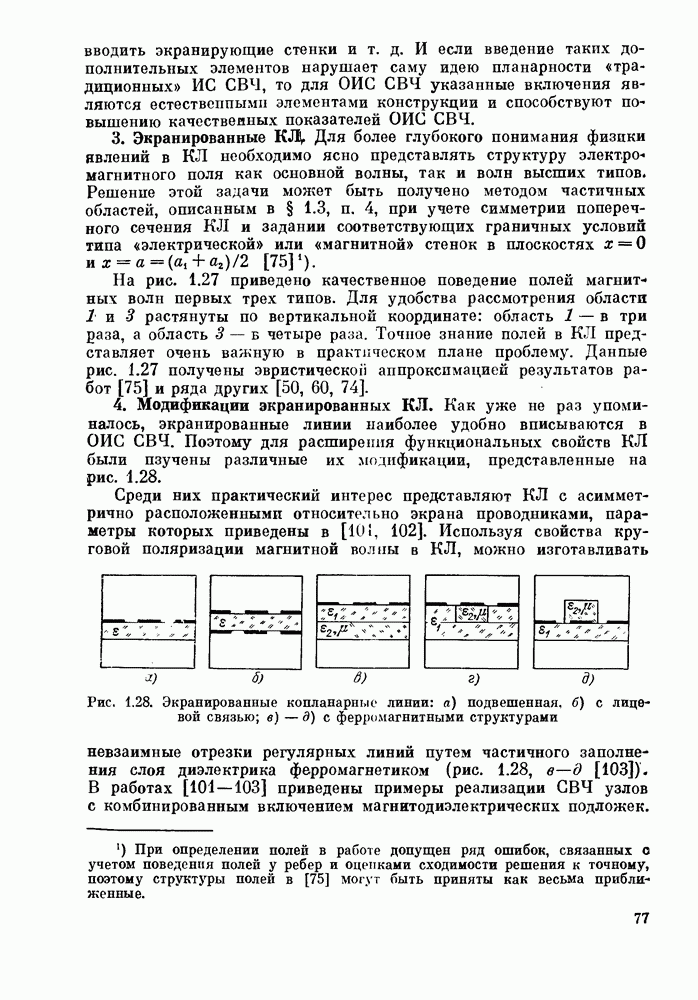

Рис. 1.28. Экранированные коиланарные линии: а) подвешенная, б) с лицевой связью; в) — д) с ферромагнитными структурами

В работах [101—103] приведены примеры реализации СВЧ узлов с комбинированным включением магнитодиэлектрических подложек.

Необходимо отметить копланарные структуры с токонесущими проводниками, расположенными симметрично по разные сторопы подложки [104] (рис. 1.28,б), на основе которых можно проектировать мостовые устройства. Об этом мы подробпо поговорим в гл. 4.

Использование КЛ различных модификаций существенно увеличивает функциональные возможности включения полупроводниковых приборов и устройств согласования в ОИС СВЧ.
