4. Гибридное кольцо периметра 3l/2

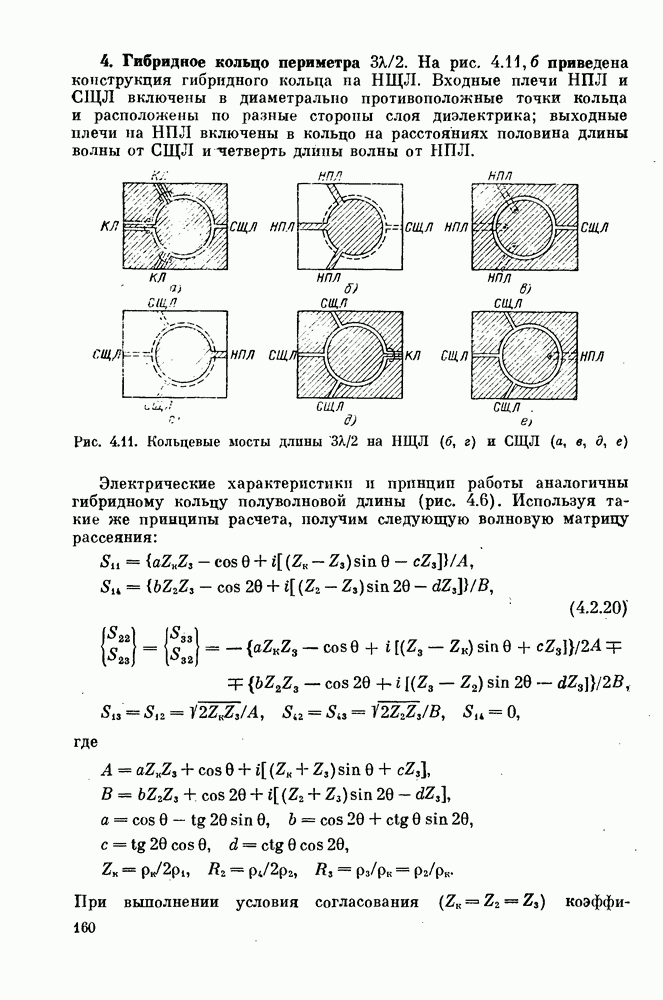

На рис. 4.11,6 приведена конструкция гибридного кольца на НЩЛ. Входные плечи НПЛ и СЩЛ включены в диаметрально противоположные точки кольца и расположены по разные стороны слоя диэлектрика; выходные плечи на НПЛ включены в кольцо на расстояниях половина длины волны от СЩЛ и четверть длины волны от НПЛ.

Рис. 4.11. Кольцевые мосты длины на НЩЛ (б, г) и СЩЛ (а, в, д, е)

Электрические характеристики и принцип работы аналогичны гибридному кольцу полуволновой длины (рис. 4.6). Используя такие же принципы расчета, получим следующую волновую матрицу рассеяния:

где

При выполнении условия согласования

коэффициенты матрицы (20) сведутся к более простому виду:

где

Представленные на рис. 4.6 конструкции полуволновых гибридных колец довольно просто сводятся путем симметричного добавления полуволновых отрезков в кольцо (рис. 4.11), получая, таким образом, периметр Расчет их осуществляется с помощью формул (20) и (21), а синтез полностью соответствует методике, приведенной выше.
