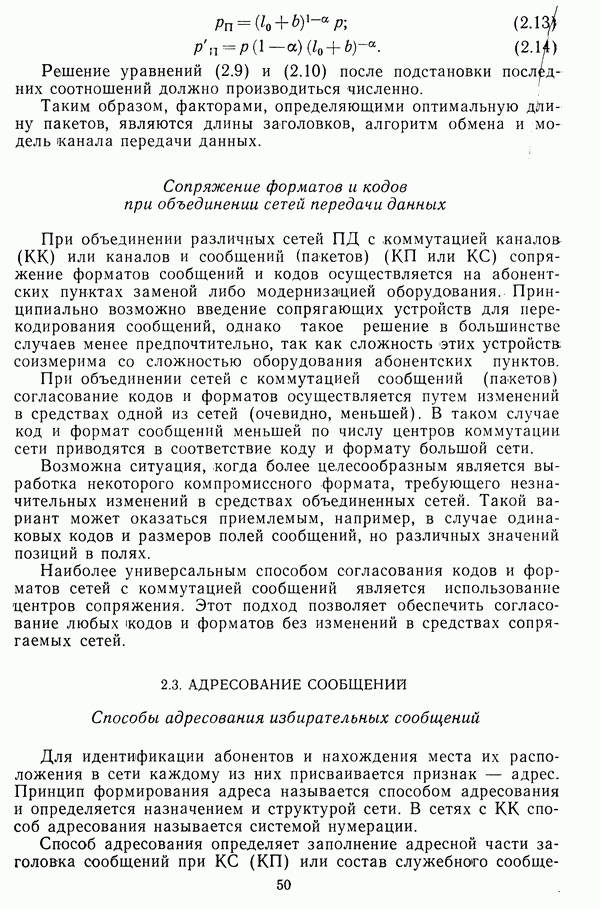

2.3. АДРЕСОВАНИЕ СООБЩЕНИЙ

Способы адресования избирательных сообщений

Для идентификации абонентов и нахождения места их расположения в сети каждому из них присваивается признак — адрес. Принцип формирования адреса называется способом адресования и определяется назначением и структурой сети. В сетях с КК способ адресования называется системой нумерации.

Способ адресования определяет заполнение адресной части заголовка сообщений при КС (КП) или состав служебного

сообщения при КК, а также количество адресной информации, которое хранится на узлах коммутации.

Рассмотрим существующие способы адресования.

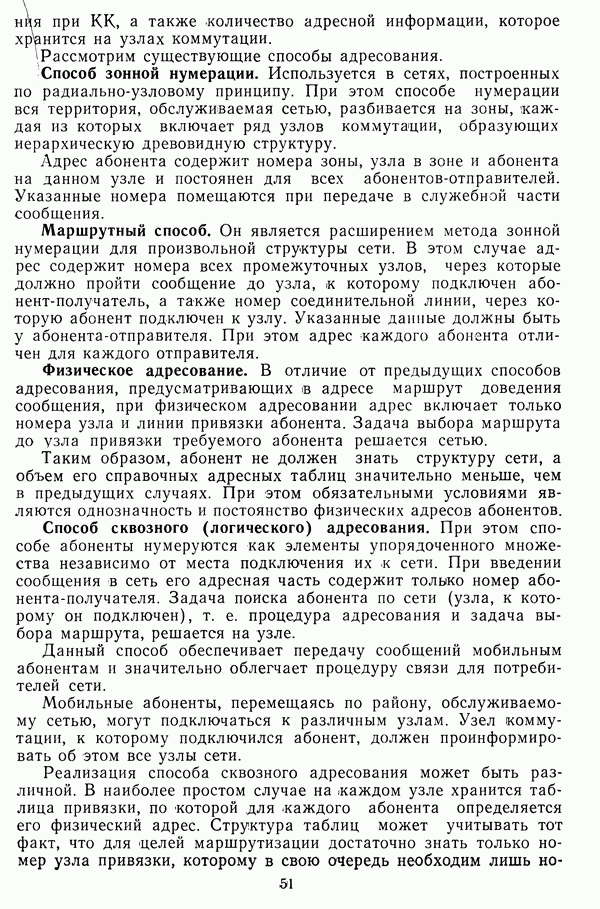

Способ зонной нумерации. Используется в сетях, построенных по радиально-узловому принципу. При этом способе нумерации вся территория, обслуживаемая сетью, разбивается на зоны, каждая из которых включает ряд узлов коммутации, образующих иерархическую древовидную структуру.

Адрес абонента содержит номера зоны, узла в зоне и абонента на данном узле и постоянен для всех абонентов-отправителей. Указанные номера помещаются при передаче в служебной части сообщения.

Маршрутный способ. Он является расширением метода зонной нумерации для произвольной структуры сети. В этом случае адрес содержит номера всех промежуточных узлов, через которые должно пройти сообщение до узла, к которому подключен абонент-получатель, а также номер соединительной линии, через которую абонент подключен к узлу. Указанные данные должны быть у абонента-отправителя. При этом адрес каждого абонента отличен для каждого отправителя.

Физическое адресование. В отличие от предыдущих способов адресования, предусматривающих в адресе маршрут доведения сообщения, при физическом адресовании адрес включает только номера узла и линии привязки абонента. Задача выбора маршрута до узла привязки требуемого абонента решается сетью.

Таким образом, абонент не должен знать структуру сети, а объем его справочных адресных таблиц значительно меньше, чем в предыдущих случаях. При этом обязательными условиями являются однозначность и постоянство физических адресов абонентов.

Способ сквозного (логического) адресования. При этом способе абоненты нумеруются как элементы упорядоченного множества независимо от места подключения их к сети. При введении сообщения в сеть его адресная часть содержит только номер абонента-получателя. Задача поиска абонента по сети (узла, к которому он подключен), т. е. процедура адресования и задача выбора маршрута, решается на узле.

Данный способ обеспечивает передачу сообщений мобильным абонентам и значительно облегчает процедуру связи для потребителей сети.

Мобильные абоненты, перемещаясь по району, обслуживаемому сетью, могут подключаться к различным узлам. Узел коммутации, к которому подключился абонент, должен проинформировать об этом все узлы сети.

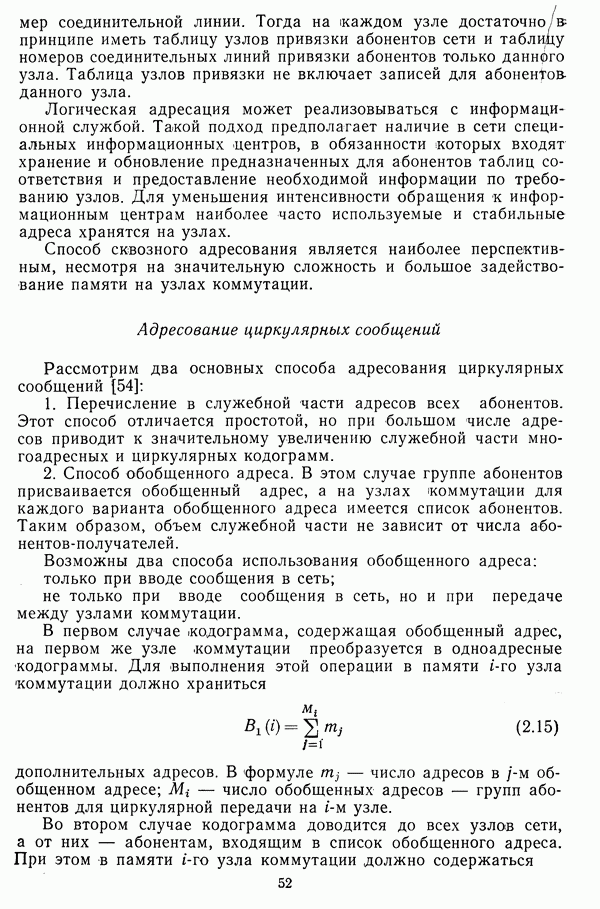

Реализация способа сквозного адресования может быть различной. В наиболее простом случае на каждом узле хранится таблица привязки, по которой для каждого абонента определяется его физический адрес. Структура таблиц может учитывать тот факт, что для целей маршрутизации достаточно знать только номер узла привязки, которому в свою очередь необходим лишь

номер соединительной линии. Тогда на каждом узле достаточно в принципе иметь таблицу узлов привязки абонентов сети и таблицу номеров соединительных линий привязки абонентов только данного узла. Таблица узлов привязки не включает записей для абонентов данного узла.

Логическая адресация может реализовываться с информационной службой. Такой подход предполагает наличие в сети специальных информационных центров, в обязанности которых входят хранение и обновление предназначенных для абонентов таблиц соответствия и предоставление необходимой информации по требованию узлов. Для уменьшения интенсивности обращения к информационным центрам наиболее часто используемые и стабильные адреса хранятся на узлах.

Способ сквозного адресования является наиболее перспективным, несмотря на значительную сложность и большое задействование памяти на узлах коммутации.

Адресование циркулярных сообщений

Рассмотрим два основных способа адресования циркулярных сообщений [54]:

1. Перечисление в служебной части адресов всех абонентов. Этот способ отличается простотой, но при большом числе адресов приводит к значительному увеличению служебной части многоадресных и циркулярных кодограмм.

2. Способ обобщенного адреса. В этом случае группе абонентов присваивается обобщенный адрес, а на узлах коммутации для каждого варианта обобщенного адреса имеется список абонентов. Таким образом, объем служебной части не зависит от числа абонентов-получателей.

Возможны два способа использования обобщенного адреса:

только при вводе сообщения в сеть;

не только при вводе сообщения в сеть, но и при передаче между узлами коммутации.

В первом случае кодограмма, содержащая обобщенный адрес, на первом же узле коммутации преобразуется в одноадресные кодограммы. Для выполнения этой операции в памяти узла коммутации должно храниться

дополнительных адресов. В формуле — число адресов в обобщенном адресе; — число обобщенных адресов — групп абонентов для циркулярной передачи на узле.

Во втором случае кодограмма доводится до всех узлов сети, а от них — абонентам, входящим в список обобщенного адреса. При этом в памяти узла коммутации должно содержаться

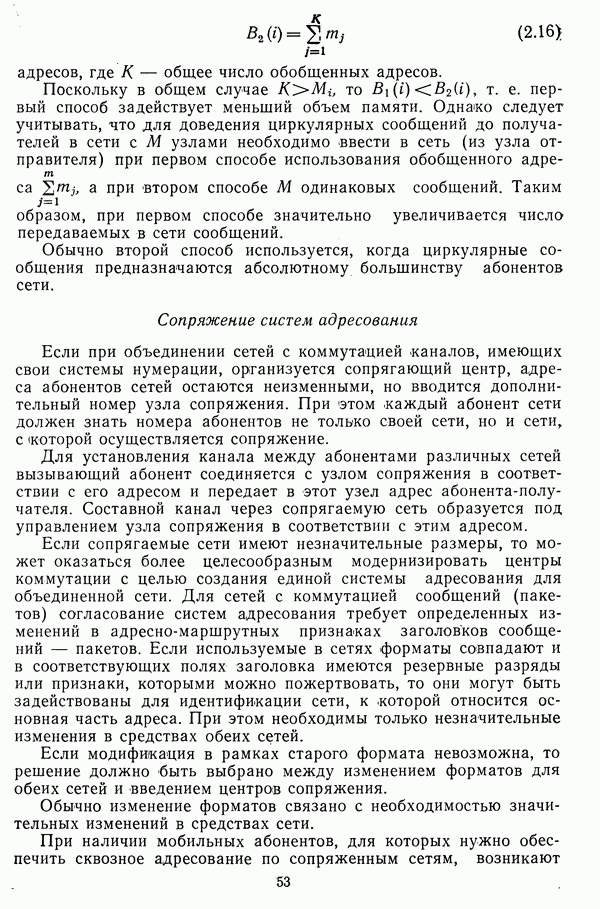

адресов, где К — общее число обобщенных адресов.

Поскольку в общем случае то т. е. первый способ задействует меньший объем памяти. Однако следует учитывать, что для доведения циркулярных сообщений до получателей в сети с М узлами необходимо ввести в сеть (из узла отправителя) при первом способе использования обобщенного адреса а при втором способе М одинаковых сообщений. Таким образом, при первом способе значительно увеличивается числа передаваемых в сети сообщений.

Обычно второй способ используется, когда циркулярные сообщения предназначаются абсолютному большинству абонентов сети.

Сопряжение систем адресования

Если при объединении сетей с коммутацией каналов, имеющих свои системы нумерации, организуется сопрягающий центр, адреса абонентов сетей остаются неизменными, но вводится дополнительный номер узла сопряжения. При этом каждый абонент сети должен знать номера абонентов не только своей сети, но и сети, с которой осуществляется сопряжение.

Для установления канала между абонентами различных сетей вызывающий абонент соединяется с узлом сопряжения в соответствии с его адресом и передает в этот узел адрес абонента-получателя. Составной канал через сопрягаемую сеть образуется под управлением узла сопряжения в соответствии с этим адресом.

Если сопрягаемые сети имеют незначительные размеры, то может оказаться более целесообразным модернизировать центры коммутации с целью создания единой системы адресования для объединенной сети. Для сетей с коммутацией сообщений (пакетов) согласование систем адресования требует определенных изменений в адресно-маршрутных признаках заголовков сообщений — пакетов. Если используемые в сетях форматы совпадают и в соответствующих полях заголовка имеются резервные разряды или признаки, которыми можно пожертвовать, то они могут быть задействованы для идентификации сети, к которой относится основная часть адреса. При этом необходимы только незначительные изменения в средствах обеих сетей.

Если модификация в рамках старого формата невозможна, то решение должно быть выбрано между изменением форматов для обеих сетей и введением центров сопряжения.

Обычно изменение форматов связано с необходимостью значительных изменений в средствах сети.

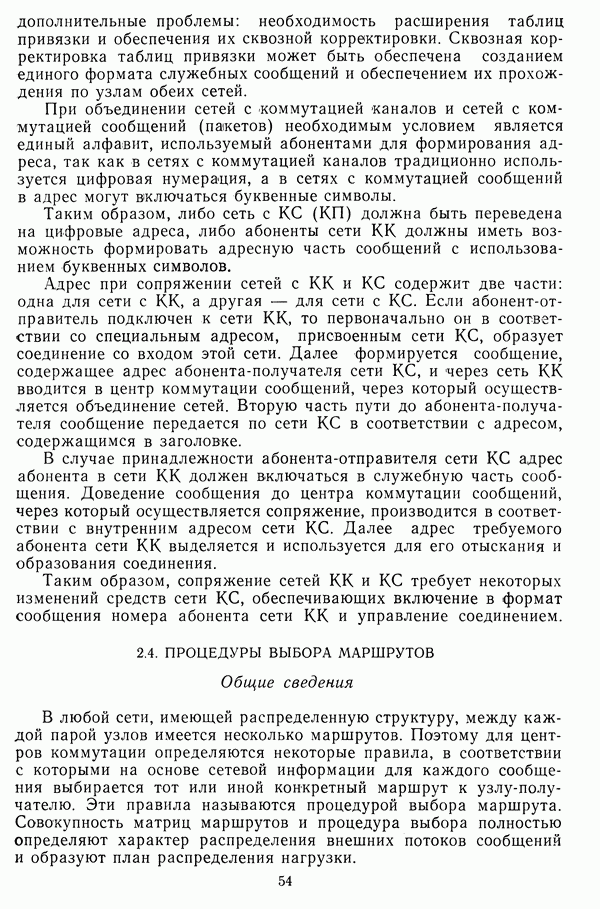

При наличии мобильных абонентов, для которых нужно обеспечить сквозное адресование по сопряженным сетям, возникают

дополнительные проблемы: необходимость расширения таблиц привязки и обеспечения их сквозной корректировки. Сквозная корректировка таблиц привязки может быть обеспечена созданием единого формата служебных сообщений и обеспечением их прохождения по узлам обеих сетей.

При объединении сетей с коммутацией каналов и сетей с коммутацией сообщений (пакетов) необходимым условием является единый алфавит, используемый абонентами для формирования адреса, так как в сетях с коммутацией каналов традиционно используется цифровая нумерация, а в сетях с коммутацией сообщений в адрес могут включаться буквенные символы.

Таким образом, либо сеть с КС (КП) должна быть переведена на цифровые адреса, либо абоненты сети КК должны иметь возможность формировать адресную часть сообщений с использованием буквенных символов.

Адрес при сопряжении сетей с КК и КС содержит две части: одна для сети с КК, а другая — для сети с КС. Если абонент-отправитель подключен к сети КК, то первоначально он в соответствии со специальным адресом, присвоенным сети КС, образует соединение со входом этой сети. Далее формируется сообщение, содержащее адрес абонента-получателя сети КС, и через сеть КК вводится в центр коммутации сообщений, через который осуществляется объединение сетей. Вторую часть пути до абонента-получателя сообщение передается по сети КС в соответствии с адресом, содержащимся в заголовке.

В случае принадлежности абонента-отправителя сети КС адрес абонента в сети КК должен включаться в служебную часть сообщения. Доведение сообщения до центра коммутации сообщений, через который осуществляется сопряжение, производится в соответствии с внутренним адресом сети КС. Далее адрес требуемого абонента сети КК выделяется и используется для его отыскания и образования соединения.

Таким образом, сопряжение сетей КК и КС требует некоторых изменений средств сети КС, обеспечивающих включение в формат сообщения номера абонента сети КК и управление соединением.
