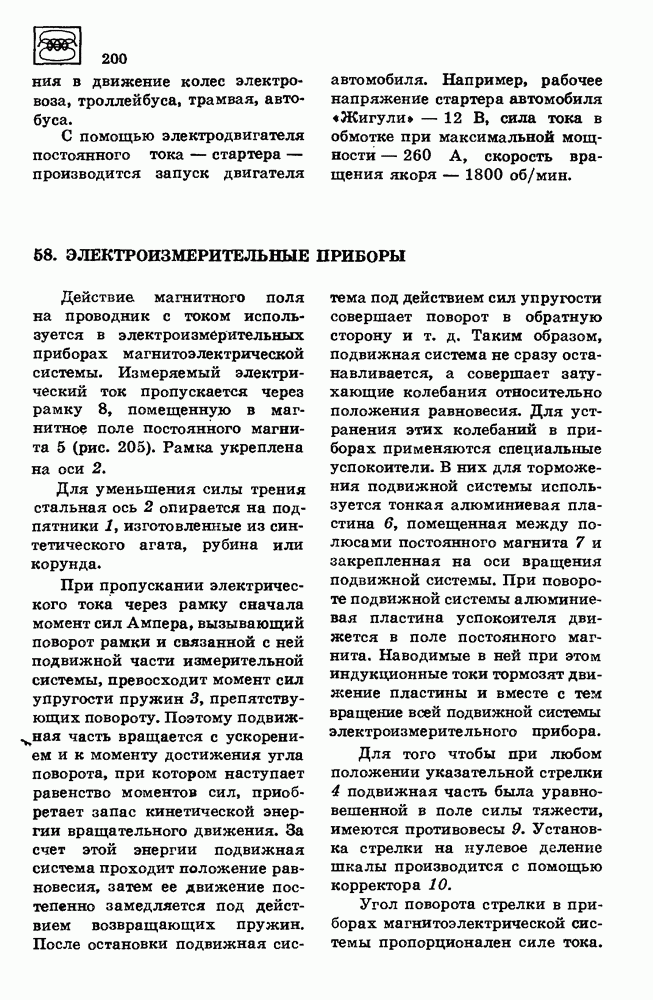

58. ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

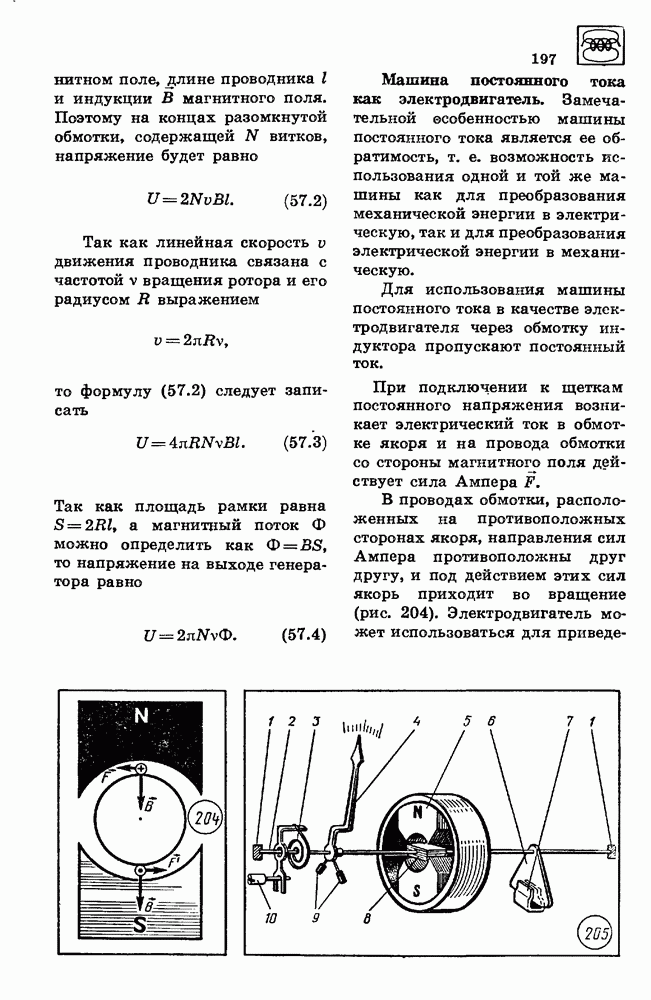

Действие магнитного поля на проводник с током используется в электроизмерительных приборах магнитоэлектрической системы. Измеряемый электрический ток пропускается через рамку 8, помещенную в магнитное поле постоянного магнита S (рис. 205). Рамка укреплена на оси

Для уменьшения силы трения стальная ось опирается на подпятники 1, изготовленные из синтетического агата, рубина или корунда.

При пропускании электрического тока через рамку сначала момент сил Ампера, вызывающий поворот рамки и связанной с ней подвижной части измерительной системы, превосходит момент сил упругости пружин 3, препятствующих повороту. Поэтому подвижная часть вращается с ускорением и к моменту достижения угла поворота, при котором наступает равенство моментов сил, приобретает запас кинетической энергии вращательного движения. За счет этой энергии подвижная система проходит положение равновесия, затем ее движение постепенно замедляется под действием возвращающих пружин. После остановки подвижная система под действием сил упругости совершает поворот в обратную сторону и т. д. Таким образом, подвижная система не сразу останавливается, а совершает затухающие колебания относительно положения равновесия. Для устранения этих колебаний в приборах применяются специальные успокоители. В них для торможения подвижной системы используется тонкая алюминиевая пластина 6, помещенная между полюсами постоянного магнита 7 и закрепленная на оси вращения подвижной системы. При повороте подвижной системы алюминиевая пластина успокоителя движется в поле постоянного магнита. Наводимые в ней при этом индукционные токи тормозят движение пластины и вместе с тем вращение всей подвижной системы электроизмерительного прибора.

Для того чтобы при любом положении указательной стрелки 4 подвижная часть была уравновешенной в поле силы тяжести, имеются противовесы 9. Установка стрелки на нулевое деление шкалы производится с помощью корректора 10.

Угол поворота стрелки в приборах магнитоэлектрической системы пропорционален силе тока.
