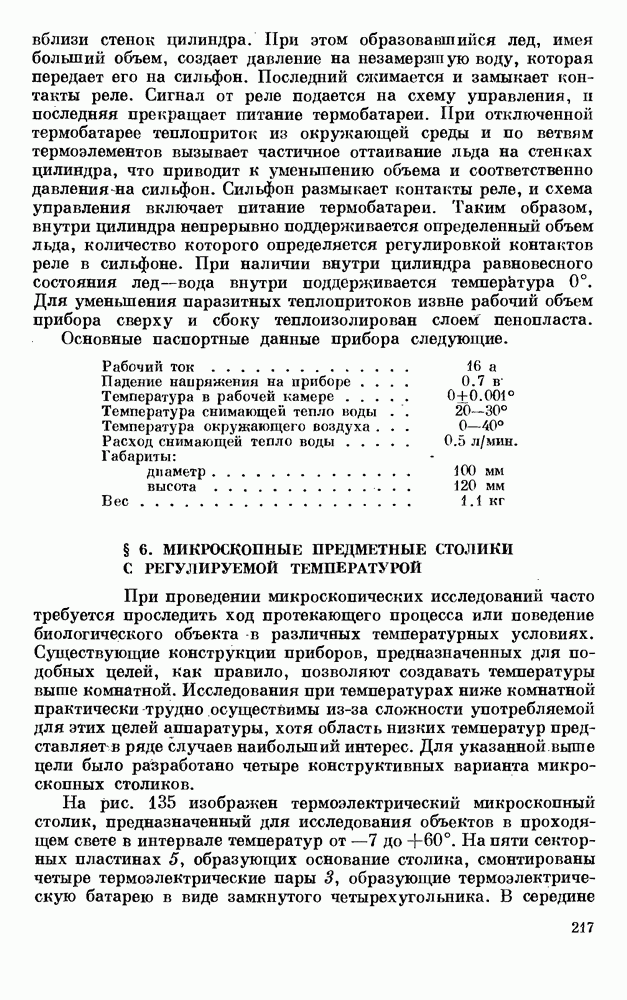

§ 6. МИКРОСКОПНЫЕ ПРЕДМЕТНЫЕ СТОЛИКИ С РЕГУЛИРУЕМОЙ ТЕМПЕРАТУРОЙПри проведении микроскопических исследований часто требуется проследить ход протекающего процесса или поведение биологического объекта в различных температурных условиях. Существующие конструкции приборов, предназначенных для подобных целей, как правило, позволяют создавать температуры выше комнатной. Исследования при температурах ниже комнатной практически трудно осуществимы из-за сложности употребляемой для этих целей аппаратуры, хотя область низких температур представляет в ряде случаев наибольший интерес. Для указанной выше цели было разработано четыре конструктивных варианта микроскопных столиков. На рис. 135 изображен термоэлектрический микроскопный столик, предназначенный для исследования объектов в проходящем свете в интервале температур от —7 до батареи имеется сквозное отверстие 6 для прохождения света от осветителя микроскопа. В том случае, когда столик работает в режиме охлаждения, нижние секторные пластины являются горячими радиаторами, отводящими тепло от термоэлектрических пар на корпус микроскопа и в окружающий воздух. На холодные коммутационные пластины 2, лежащие в одной плоскости, кладутся предметное и покровное стекла, между которыми помещается подлежащий исследованию объект. Охлаждение от верхних холодных коммутационных пластин термоэлементов через стекло передается исследуемому объекту. Для придания столику необходимой механической прочности все его детали скре плены эпоксидной смолой 4. Подключение питания к столику осуществляется через две клеммы 1, соединенные с двумя соответствующими нижними коммутационными пластинками. Потребляемая столиком мощность от источника постоянного тока равна
Рис. 135. Микроскопный столик для проходящего света с; естественным теплосъемом. Габаритные размеры столика: высота 10 мм, диаметр Вес 160 г. Общий вид столика приведен на рис. 136. В ряде случаев необходимо производить микроскопические исследования при более глубоком охлаждении наблюдаемых объектов. [Микроскопный столик, обеспечивающий понижение температуры помещенного на нем объекта до —25°, изображен на рис, 137. В отличие от описанного выше столика, в котором съем тепла с горячих спаев термоэлементов осуществляется конвекционным путем в окружающую среду и на массу микроскопа, конструкция
Рис. 136. Общий вид микроскопного столика с естественным теплосъемом. этого столика предусматривает водяное охлаждение горячих спаев термоэлементов. Каналы 6, по которым проходит охлаждающая вода, сделаны непосредственно в горячих коммутационных пластинах 7, образующих основание столика. На трех пластинах смонтировано два термоэлемента 4, холодные спаи которых соединены двумя полукруглыми коммутационными пластинами 3 со сквозным отверстием 8 в середине для проходящего света от осветителя микроскопа.
Рис. 137. Микроскопный столик для проходящего света с жидкостным теплосъемом. На верхние коммутационные пластины помещается предметное стекло с расположенным на нем исследуемым объектом. Подключение питания осуществляется через клеммы 1, на которых расположены штуцера 2 для поступления и отвода воды. Отдельные элементы столика механически скреплены эпоксидной смолой 5. При токе 20 а потребляемая мощность равна Общий вид столика этого типа приведен на рис. 138. В 1964 г. был разработан второй конструктивный вариант микроскопного столика для проходящего света с жидкостным теплосъемом. В отличие от первого варианта в этом приборе более чем в два раза уменьшена рабочая высота, т. е. высота между плоскостью расположения объекта и основанием столика. Это позволяет производить исследования при больших увеличениях, чем на столике первого варианта. Кроме того, конструкция столика позволяет герметизировать область расположения предметного стекла с охлаждаемым объектом, что исключает запотевание последнего. Для измерения температуры на холодном спае смонтирован микротермистор. На рис. 139 приведен разрез этого варианта столика. Основание 1, изготовленное из меди, состоит из двух изолированных друг от друга полуцилиндров 2 и 3.
Рис. 138. Общий вид микроскопного столика для нроходйтцего света с жидкостным теплосъемом.
Рис. 139. Разрез микроскопного столика третьего варианта для проходящего света с жидкостным теплосъемом. На выточке основания смонтированы полупроводники 4, образующие термоэлемент. Для придания конструкции механической прочности каждая ветвь термоэлемента состоит из двух параллельно соединенных полупроводников. Коллектор холодных спаев 5 представляет собой хромированный медный диск с отверстием, на который помещается предметное стекло 6 с расположенным на нем исследуемым объектом. Теплосъем с горячих спаев термоэлемента осуществляется проточной водой, протекающей в кольцевом канале 7, сделанном в основании. Подача и слив воды осуществляется через два штуцера 8. Подключение питающего столик тока производится через клеммы 9, расположенные на двух частях основания.
Рис. 140. Общий вид микроскопного столика для проходящего света третьего варианта. Для измерения температуры коллектора холодных спаев служит микротермистор МКМТ-16 10, выводы которого подведены к двум винтам 11. Для герметизации внутреннего объема столика с целью предотвращения запотевания предметного стекла служит специальный алюминиевый цилиндр 12, на который одевается тонкая резиновая трубка. Второй конец трубки одевается на тубус объектива микроскопа. Снизу отверстие в столике также герметизировано стеклом 13. Для придания конструкции механической прочности детали столика залиты декоративной белой эпоксидной смолой 14. Общий вид этого типа столика приведен на рис. 140. Приводим ниже основные данные столика. (см. скан) На рис. 141 изображен четвертый конструктивный вариант термоэлектрического микроскопного столика, предназначенного для работы в отраженном свете. В этом столике термоэлементы 1 смонтированы на горячих коммутационных пластинах 2, в которых имеется кольцевой канал 3 для прохождения снимающей тепло воды; верхняя пластина 4, образующая рабочую поверхность столика, коммутирует холодные спаи термоэлемента. Подключение тока осуществляется через клеммы 5, напаянные на два штуцера 6, через которые подается и сливается вода. Для контроля температуры рабочей поверхности столика к последней подпаяна медно-константановая термопара, концы которой выведены на два соединительных винта 7. Основные параметры столика этого типа следующие. (см. скан)
Рис. 141. Разрез микроскопного столика для наблюдения в отраженном свете.
Рис. 142. Общий вид микроскопного столика для наблюдения в отраженном свете. Общий вид микроскопного столика для отраженного света приведен на рис. 142.
|
