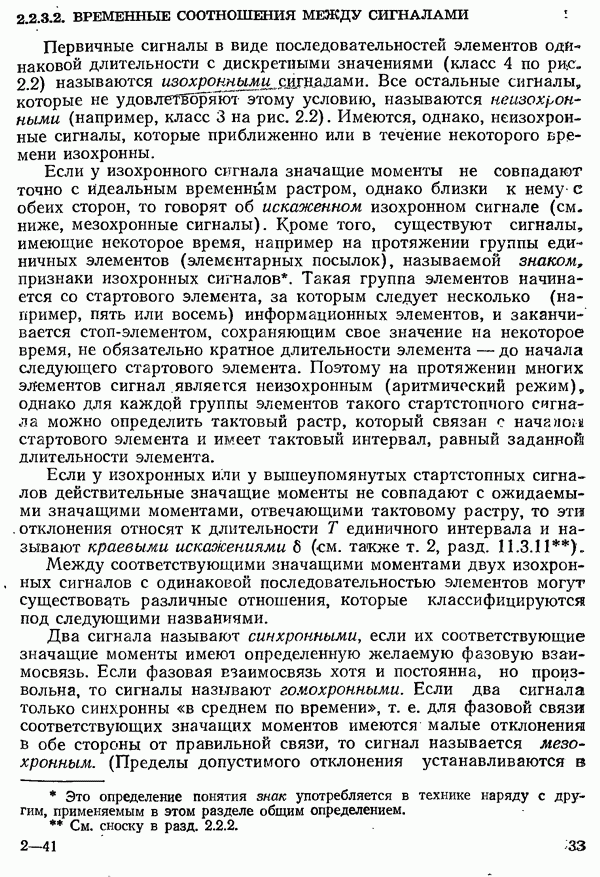

2.2.3.2. ВРЕМЕННЫЕ СООТНОШЕНИЯ МЕЖДУ СИГНАЛАМИ

Первичные сигналы в виде последовательностей элементов одинаковой длительности с дискретными значениями (класс 4 по рис. 2.2) называются изохронными сигналами. Все остальные сигналы, которые не удовлетворшот этому условию, называются неизохронными (например, класс 3 на рис. 2.2). Имеются, однако, неизохронные сигналы, которые приближенно или в течение некоторого Бремени изохронны.

Если у изохронного сигнала значащие моменты не совпадают точно с Идеальным временным растром, однако близки к нему с обеих сторон, то говорят об искаженном изохронном сигнале (см. ниже, мезохронные сигналы). Кроме того, существуют сигналы, имеющие некоторое время, например на протяжении группы единичных элементов (элементарных посылок), называемой знаком, признаки изохронных сигналов. Такая группа элементов начинается со стартового элемента, за которым следует несколько (например, пять или восемь) информационных элементов, и заканчивается стоп-элементом, сохраняющим свое значение на некоторое время, не обязательно кратное длительности элемента — до начала следующего стартового элемента. Поэтому на протяжении многих элементов сигнал является неизохронным (аритмический режим), однако для каждой группы элементов такого стартстопиого сигнала можно определить тактовый растр, который связан с началом стартового элемента и имеет тактовый интервал, равный заданной длительности элемента.

Если у изохронных или у вышеупомянутых стартстопных сигналов действительные значащие моменты не совпадают с ожидаемыми значащими моментами, отвечающими тактовому растру, то эти отклонения относят к длительности единичного интервала и называют краевыми искажениями 8 (см. также т. 2, разд. 11.3.11»

Между соответствующими значащими моментами двух изохронных сигналов с одинаковой последовательностью элементов могут существовать различные отношения, которые классифицируются под следующими названиями.

Два сигнала называют синхронными, если их соответствующие значащие моменты имеют определенную желаемую фазовую взаимосвязь. Если фазовая взаимосвязь хотя и постоянна, но произвольна, то сигналы называют гомохронными. Если два сигнала только синхронны «в среднем по времени», т. е. для фазовой связи соответствующих значащих моментов имеются малые отклонения в обе стороны от правильной связи, то сигнал называется мезохронным. (Пределы допустимого отклонения устанавливаются в

каждом конкретном случае.) Синхронные, гомохронные и мезохронные сигналы имеют одинаковую тактовую частоту. Если тактовые частоты двух (изохронных) сигналов не равны, то сигналу асинхронны по отношению друг к другу. По величине тактового рассогласования вводятся следующие названия.

Если тактовые частоты двух сигналов хотя и независимы друг от друга, но номинально равны и допускаются отклонения от заданного значения частоты только в строго определенных пределах (например, 10-6), то сигиалы называются плезиохронными (приближенно синхронными). Если, однако, тактовые, частоты двух сигналов существенно различны, то они называются гетерохронными.
