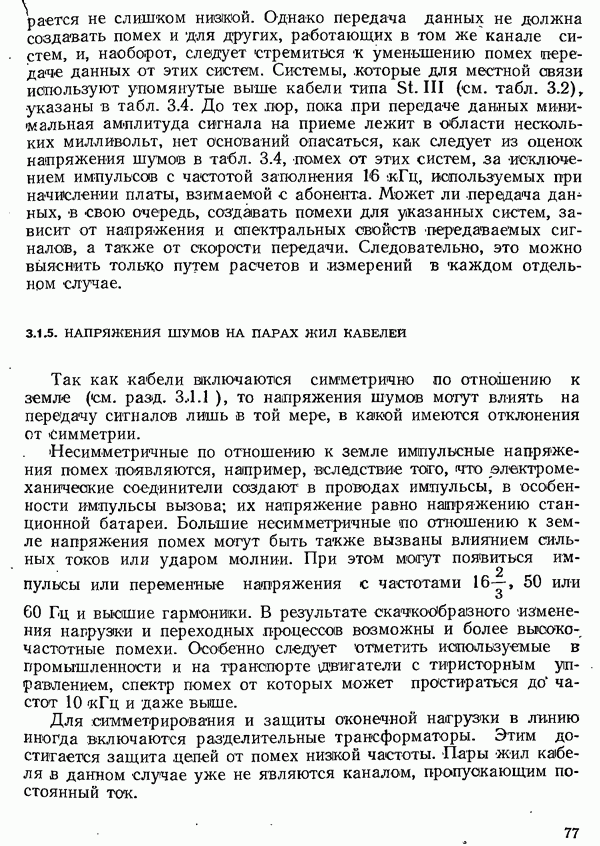

3.1.5. НАПРЯЖЕНИЯ ШУМОВ НА ПАРАХ ШИЛ КАБЕЛЕЙ

Так как кабели включаются симметрично по отношению к земле (см. разд. 3.1.1), то напряжения шумов мотут влиять на передачу сигналов лишь в той мере, в какой имеются отклонения от симметрии.

Несимметричные по отношению к земле импульсные напряжения помех появляются, например, вследствие того, что электромеханические соединители создают в проводах импульсы, в особенности импульсы вызова; их напряжение равно напряжению станционной батареи. Большие несимметричные по отношению к земле напряжения помех могут быть также вызваны влиянием сильных токов или ударом молнии. При этом могут появиться импульсы или переменные напряжения с частотами 16—, 50 или 60 Гц и высшие гармоники. В результате скачкообразного изменения нагрузки и переходных процессов возможны и более высокочастотные помехи. Особенно следует отметить используемые в промышленности и на транспорте двигатели с тиристорным управлением, спектр помех от которых может простираться до частот и даже выше.

Для симметрирования и защиты оконечной нагрузки в линию иногда включаются разделительные трансформаторы. Этим достигается защита цепей от помех низкой частоты. Пары жил кабеля в данном случае уже не являются каналом, пропускающим постоянный ток.
