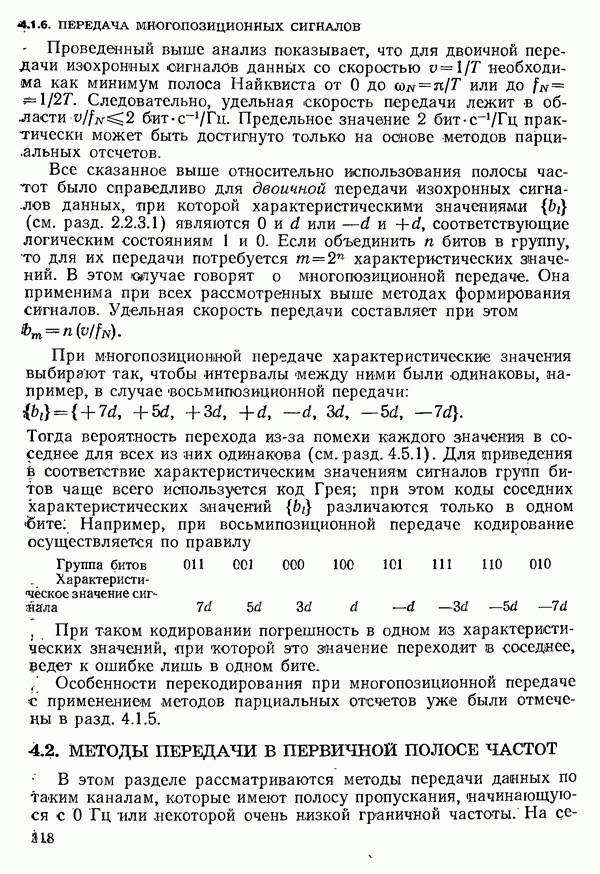

4.2. МЕТОДЫ ПЕРЕДАЧИ В ПЕРВИЧНОЙ ПОЛОСЕ ЧАСТОТ

В этом разделе рассматриваются методы передачи данных по таким каналам, которые имеют полосу пропускания, начинающуюся с 0 Гц или некоторой очень низкой граничной частоты. На

сегодня это почти исключительно пары жил непупинизированных или пупинизированных кабелей и воздушные линии (см. разд. 3.1).

В общем случае пары жил обеспечивают гальваническую связь между передатчиком и приемником и, следовательно, возможность передачи сигналов, содержащих постоянные составляющие. При этом могут использоваться уже давно известные в телеграфии импульсы тока одного или двух направлений (однополюсное-и двухполюсное телеграфирование).

Если в тракте соединения имеются разделительные трансформаторы (см. разд. 3.1.5), то приходится применять специальные методы передачи, при которых сигналы не содержат постоянных составляющих; в приемнике можно обеспечить их восстановление. В общем, при надлежащем кодировании передаваемых данных: постоянные составляющие устраняются. Так как кодирование требует синхронизации, то такими методами можно передавать только изохронные сигналы данных. Важнейшими из применяемых методов являются биполярный и псевдотроичный методы, ВБК и СВБК-методы, метод расщепления фазы, двухфазный метод, а также уже обсуждавшийся в предыдущем разделе метод парциальных отсчетов. Другие методы кодирования можно найти, например, в [4.18, 9].

При дальнейшем рассмотрении отдельных методов, объединенных под названием методов передачи в первичной полосе частот, мы будем предполагать форму сигналов на передаче прямоугольной. Это не только делается для упрощения, но и вполне соответствует практике.

В системах связи с первичной полосой частот действительно часто можно применять на передаче сигналы прямоугольной формы, так как в этих случаях, как правило, канал связи имеет полосу пропускания, достаточно широкую для заданной скорости передачи. Искажения импульсов и вызванная ими межсимвольная интерференция при этом тоже достаточно малы. Используя рассмотренные выше импульсы специальной формы и корректоры сигналов на приеме (см. разд. 5.3), конечно, можно уменьшить межсимвольную интерференцию и тем самым повысить качество передачи. Пример формирования импульсов рассмотрен в разделе, посвященном методам двухфазного кодирования.

Так как кабель содержит много жильных пар, то при выборе определенного способа передачи следует принимать во внимание переходные помехи от сигналов одних пар другим парам, обусловленные емкостными и индуктивными связями. С одной стороны, сигналы данных не Должны создавать переходных помех для

систем, использующих другие жилы кабеля, с другой стороны, следует стремиться уменьшить влияние этих посторонних систем на передачу данных.

Дать общую оценку методов передачи в первичной полосе частот с точки зрения их применимости в кабелях различных систем связи не представляется возможным. Она зависит не только от вида используемой «посторонней» системы связи, но и от скорости передачи данных. Можно лишь характеризовать такие методы плотностью мощности помех в зависимости от частоты. Интегрируя по области частот данной системы, которая не должна подвергаться действию помех, и пользуясь оценкой через передаточную функцию этой системы и переходное затухание, можно рассчитать мощность помех при определенном пиковом напряжении на передаче.

В системах с первичной полосой частот передачу всегда предполагают двоичной, хотя при некоторых способах кодирования она ведет к трехпозиционным сигналам на передаче и приеме. Многопозиционная передача в таких системах обычно не применяется, так как для непупинизированных кабелей не возникает проблемы хорошего использования полосы частот. Пиковое напряжение на передаче следует выбирать с учетом допустимых помех от посторонних систем; тогда вместе с затуханием в канале связи и амплитудой помех оно определяет вероятность ошибки для системы передачи в первичной полосе частот.
