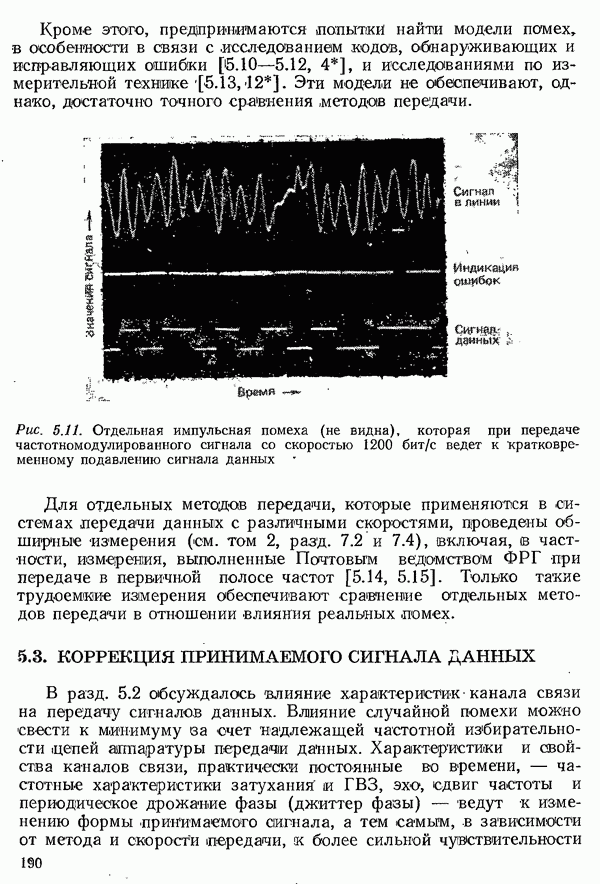

5.3. КОРРЕКЦИЯ ПРИНИМАЕМОГО СИГНАЛА ДАННЫХ

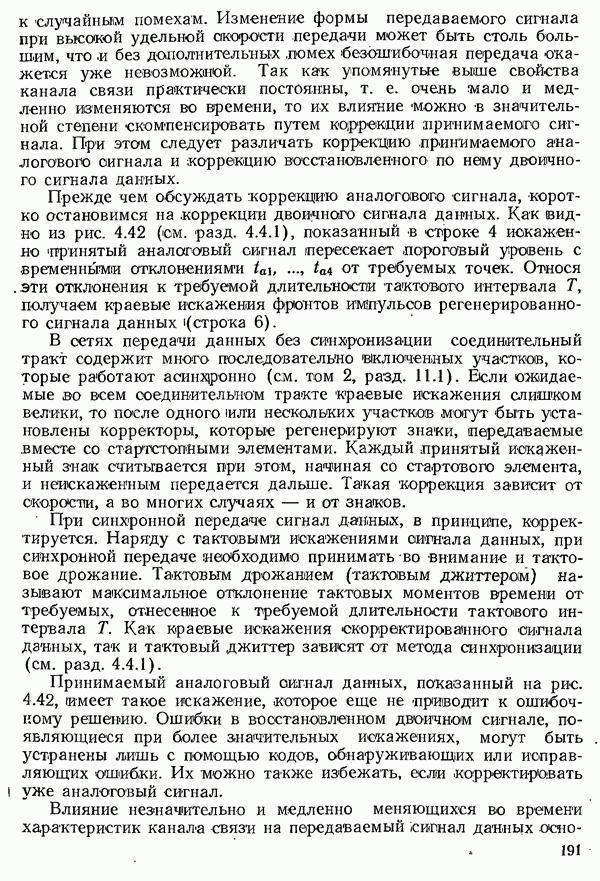

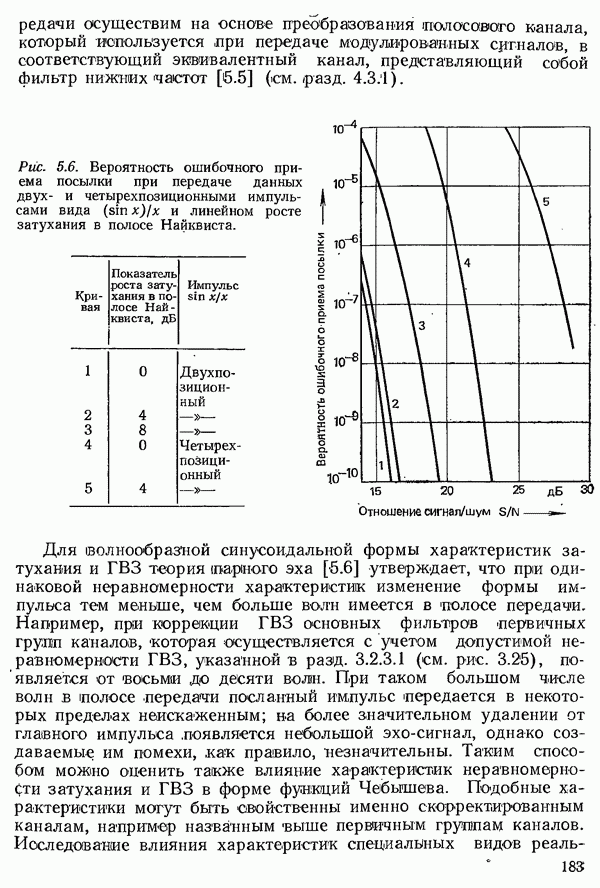

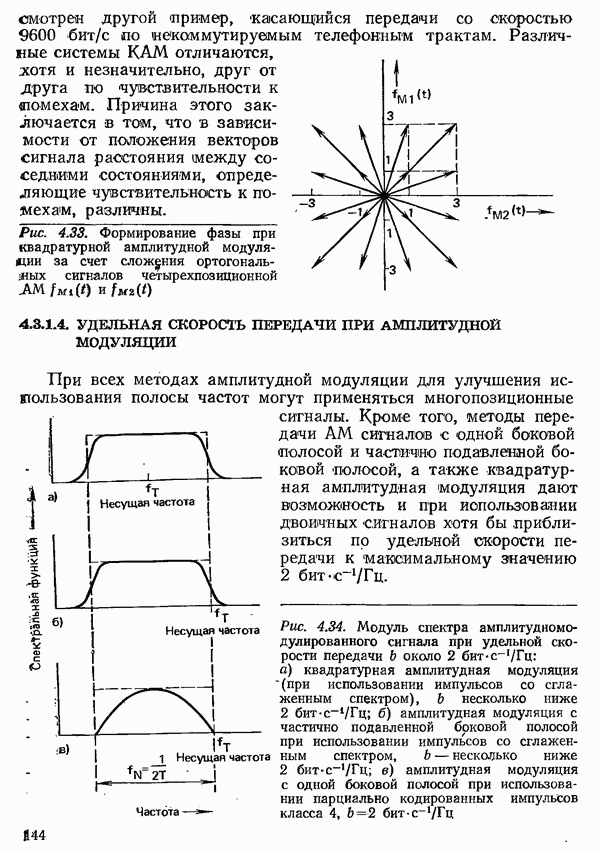

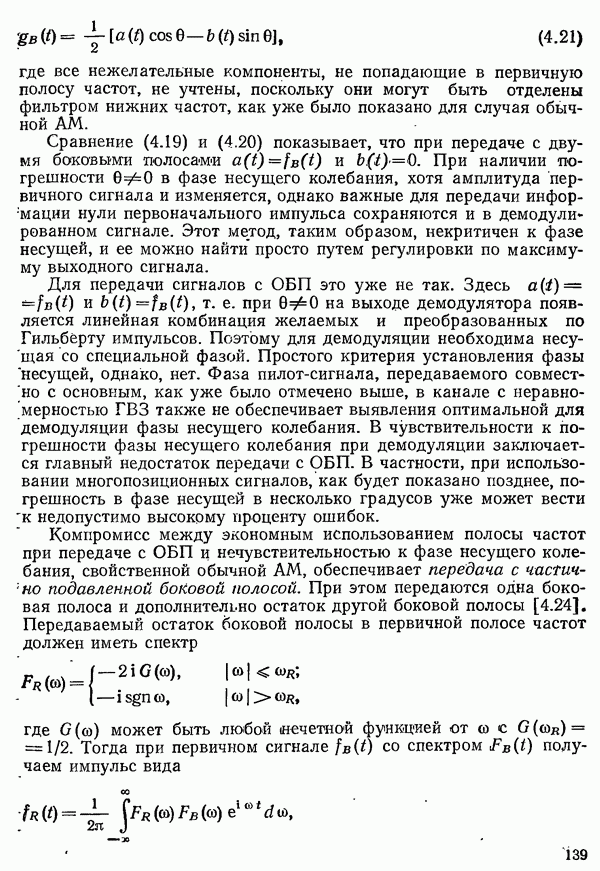

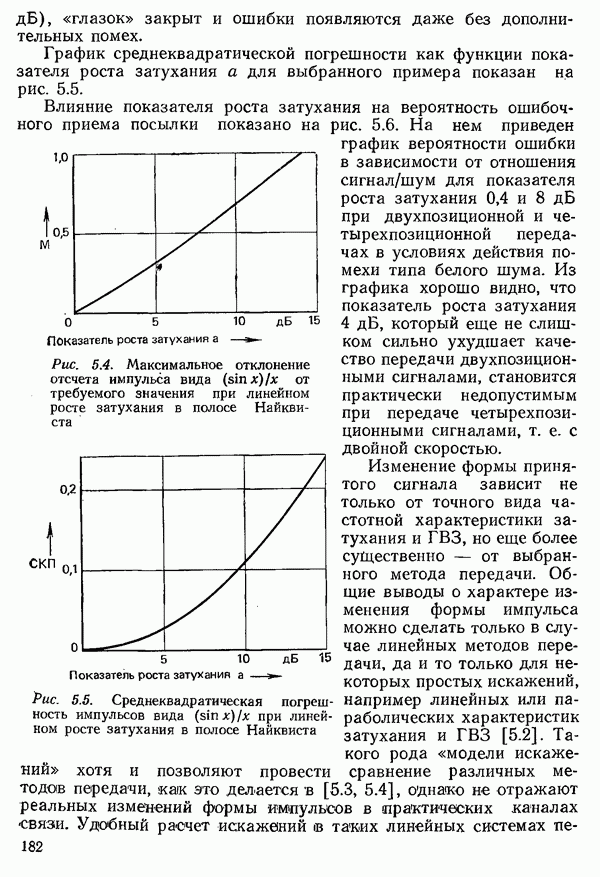

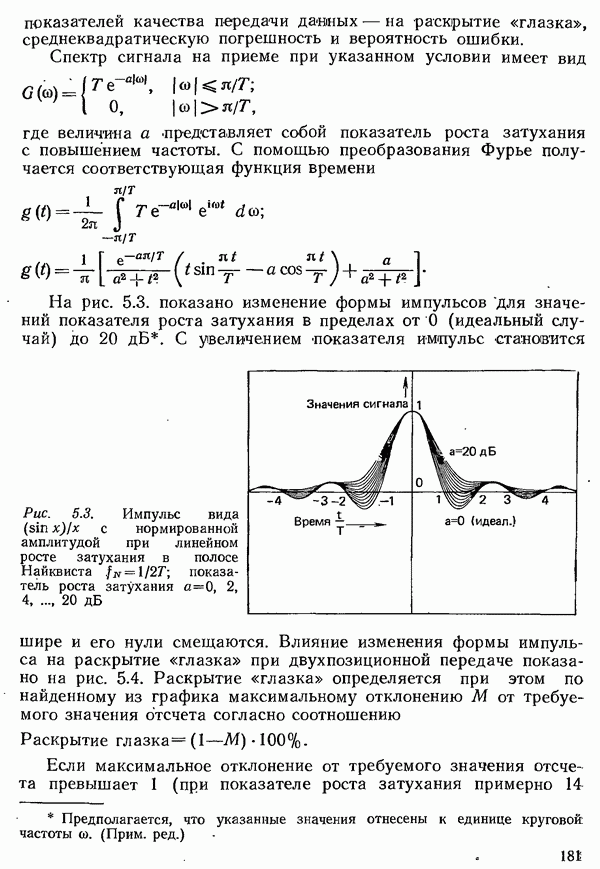

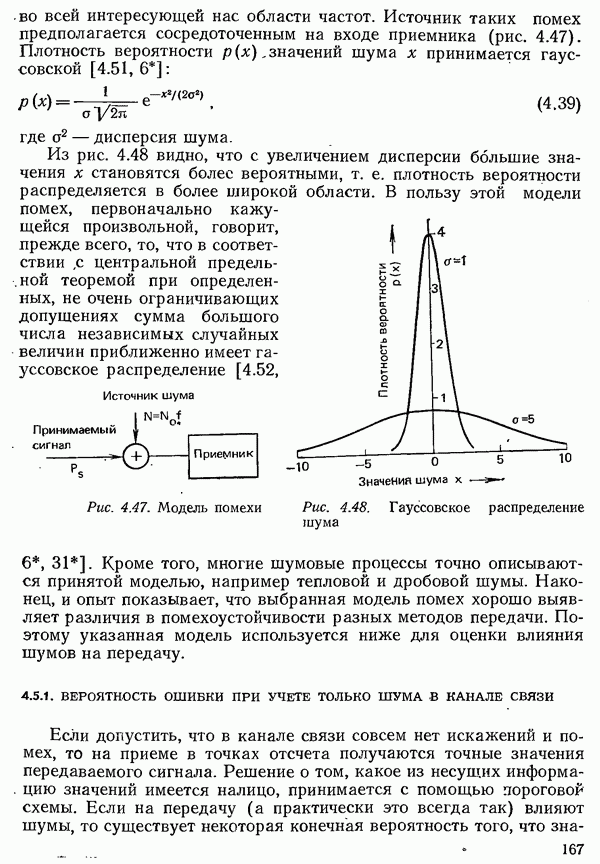

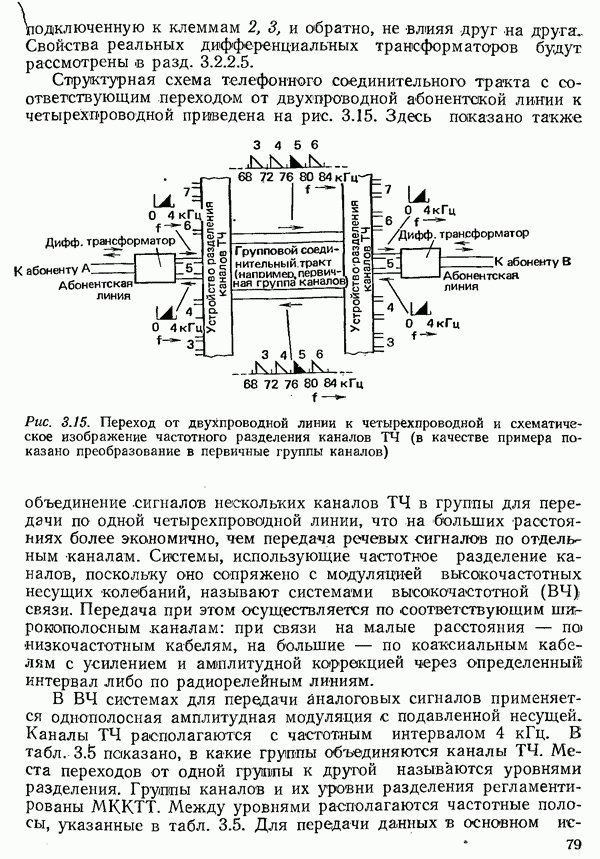

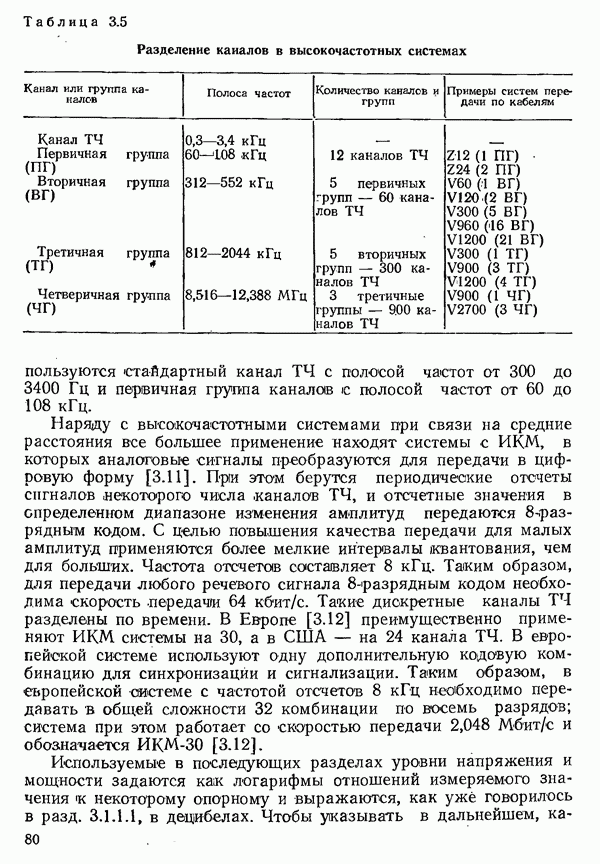

В разд. 5.2 обсуждалось влияние характеристик канала связи на передачу сигналов данных. Влияние случайной помехи можно свести к минимуму в а счет надлежащей частотной избирательности цепей аппаратуры передачи данных. Характеристики и свойства каналов связи, практически постоянные во времени, — частотные характеристики затухания и ГВЗ, эхо, сдвиг частоты и периодическое дрожание фазы (джиттер фазы) — ведут к изменению формы принимаемого сигнала, а тем самым, в зависимости от метода и скорости передачи, к более сильной чувствительности

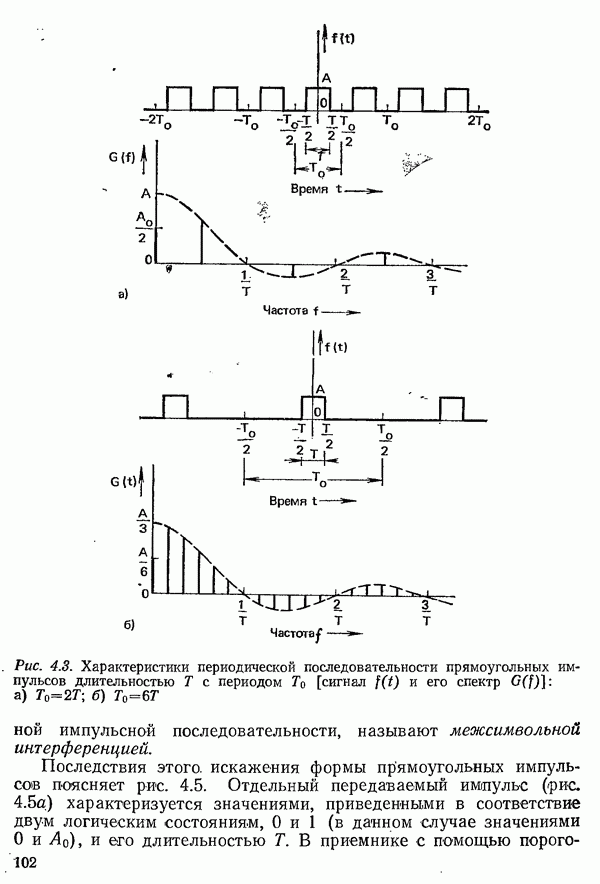

к случайным помехам. Изменение формы передаваемого сигнала при высокой удельной скорости передачи может быть столь большим, что и без дополнительных помех безошибочная передача окажется уже невозможной. Так как упомянутые выше свойства канала связи практически постоянны, т. е. очень мало и медленно изменяются во времени, то их влияние можно в значительной степени скомпенсировать путем коррекции принимаемого сигнала. При этом следует различать коррекцию принимаемого аналогового сигнала и коррекцию восстановленного по нему двоичного сигнала данных.

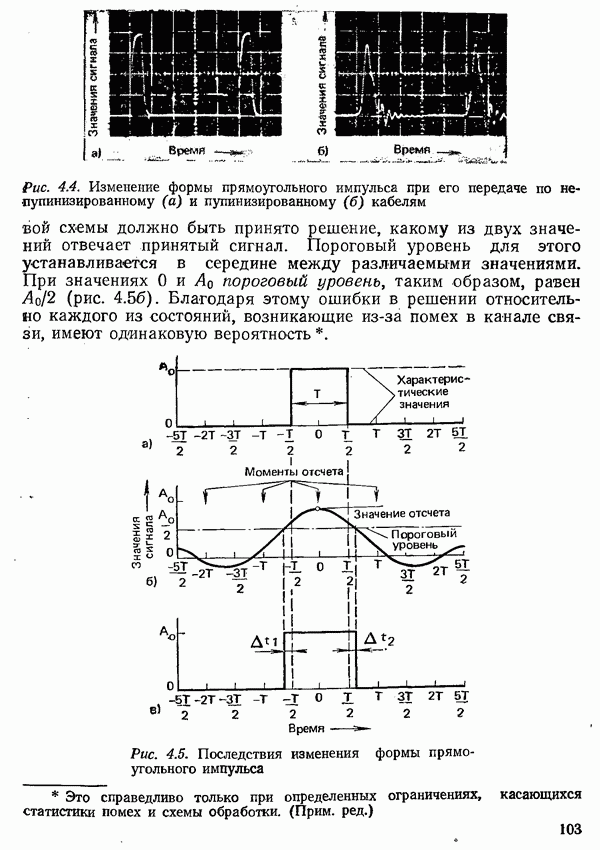

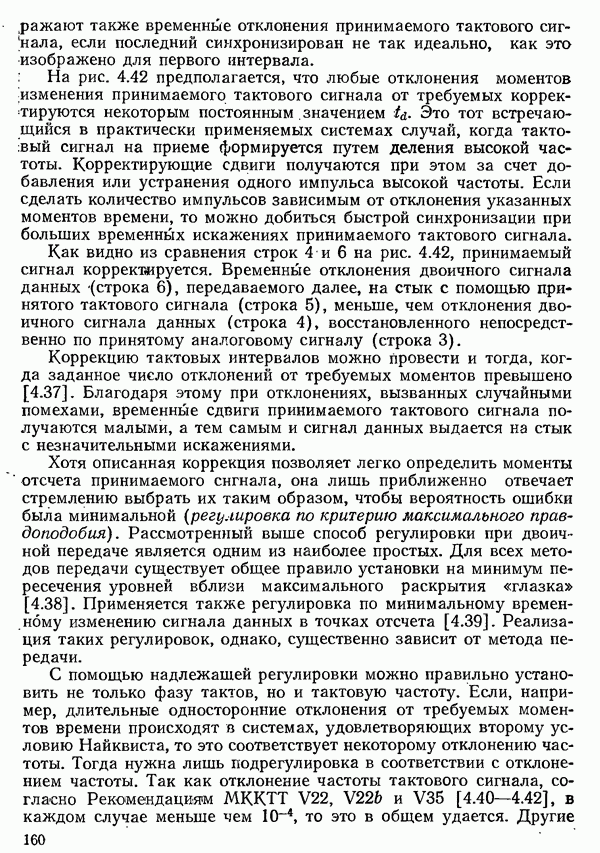

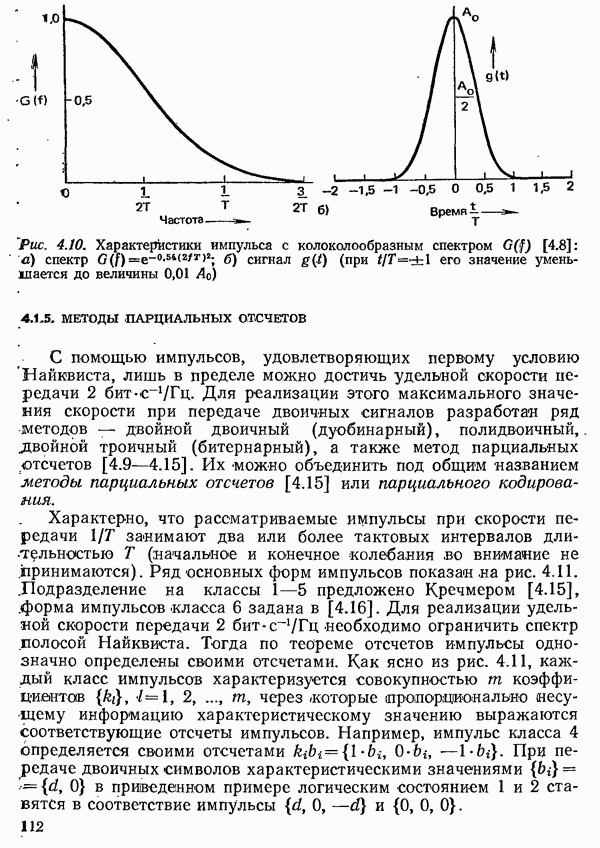

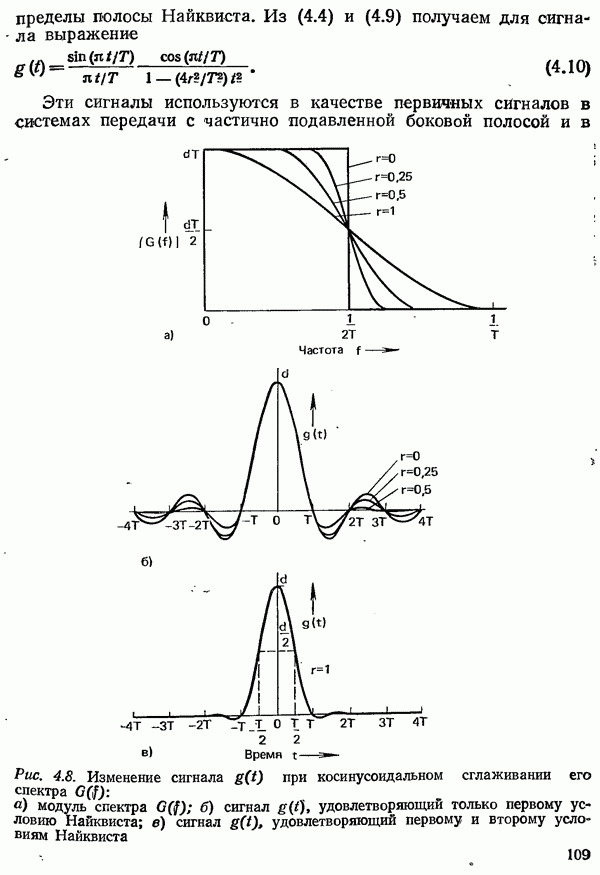

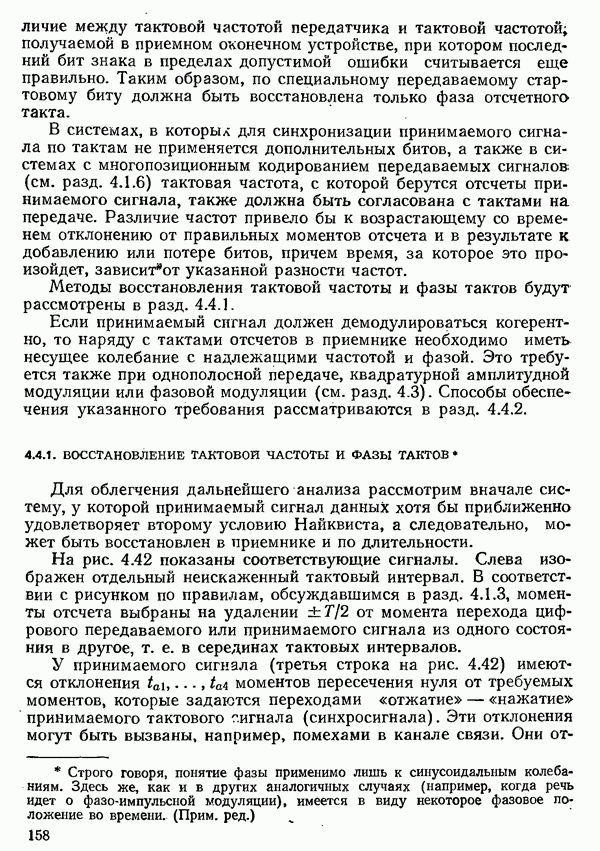

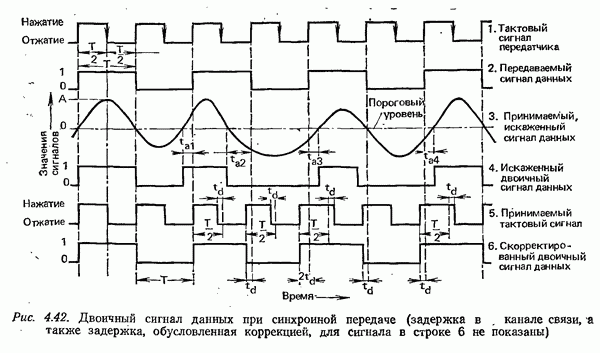

Прежде чем обсуждать коррекцию аналогового сигнала, коротко остановимся на коррекции двоичного сигнала данных. Как видно из рис. 4.42 (ем. разд. 4.4.1), показанный в строке 4 искаженно принятый аналоговый сигнал пересекает пороговый уровень с временными отклонениями от требуемых точек. Относя эти отклонения к требуемой длительности тактового интервала получаем краевые искажения фронтов импульсов регенерированного сигнала данных (строка 6).

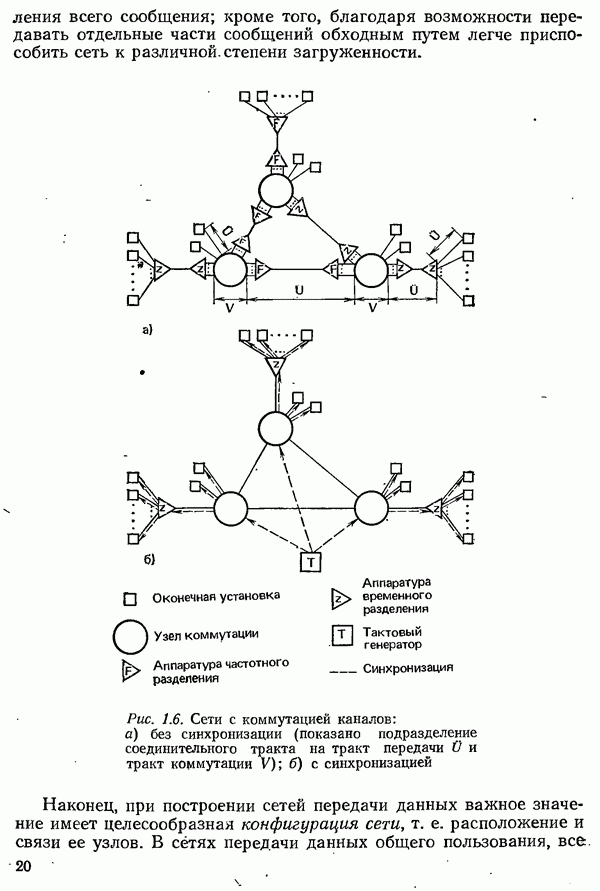

В сетях передачи данных без синхронизации соединительный тракт содержит много последовательно включенных участков, которые работают асинхронно (см. том 2, разд. 11.1). Если ожидаемые во всем соединительном тракте краевые искажения слишком велики, то после одного или нескольких участков могут быть установлены корректоры, которые регенерируют знаки, передаваемые вместе со стартстопными элементами. Каждый принятый искаженный знак считывается при этом, начиная со стартового элемента, и неискаженным передается дальше. Такая коррекция зависит от скорости, а во многих случаях — и от знаков.

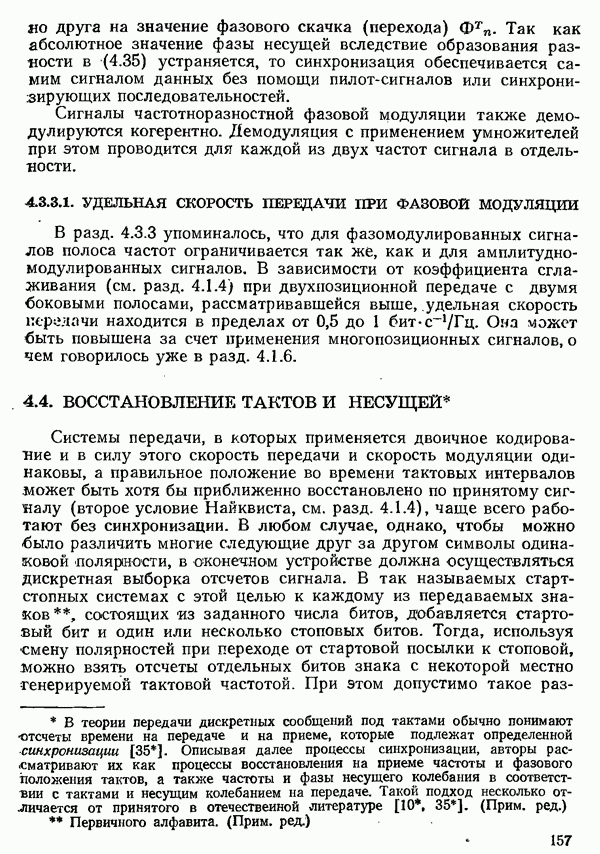

При синхронной передаче сигнал данных, в принципе, корректируется. Наряду с тактовыми искажениями сигнала данных, при синхронной передаче необходимо принимать во внимание и тактовое дрожание. Тактовым дрожанием (тактовым джиттером) называют максимальное отклонение тактовых моментов времени от требуемых, отнесенное к требуемой длительности тактового интервала Как краевые искажения скорректированного сигнала данных, так и тактовый джиттер зависят от метода синхронизации (см. разд. 4.4.1).

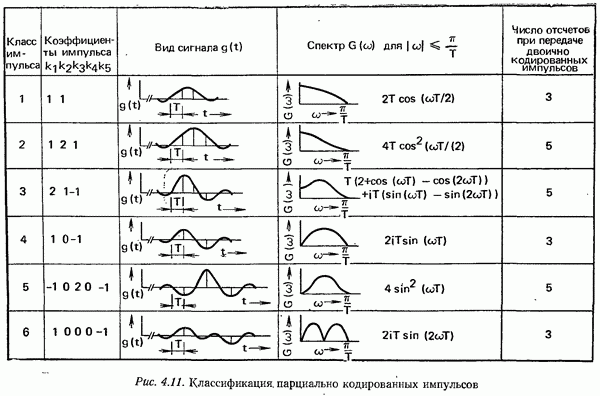

Принимаемый аналоговый сигнал данных, показанный на рис. 4.42, имеет такое искажение, которое еще не приводит к ошибочному решению. Ошибки в восстановленном двоичном сигнале, появляющиеся при более значительных искажениях, могут быть устранены лишь с помощью кодов, обнаруживающих или иоправляющих ошибки. Их можно также избежать, если корректировать уже аналоговый сигнал.

Влияние незначительно и медленно меняющихся во времени характеристик канала связи на передаваемый сигнал данных

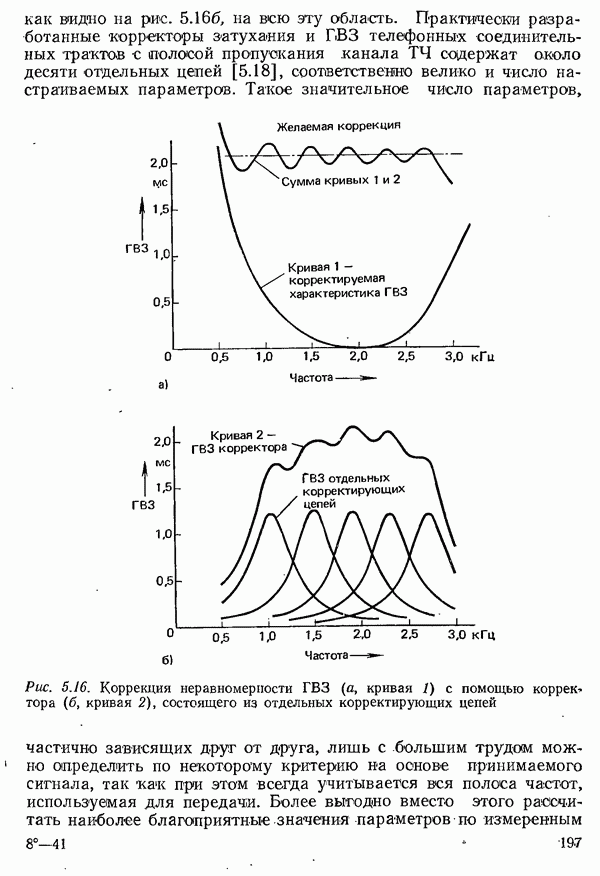

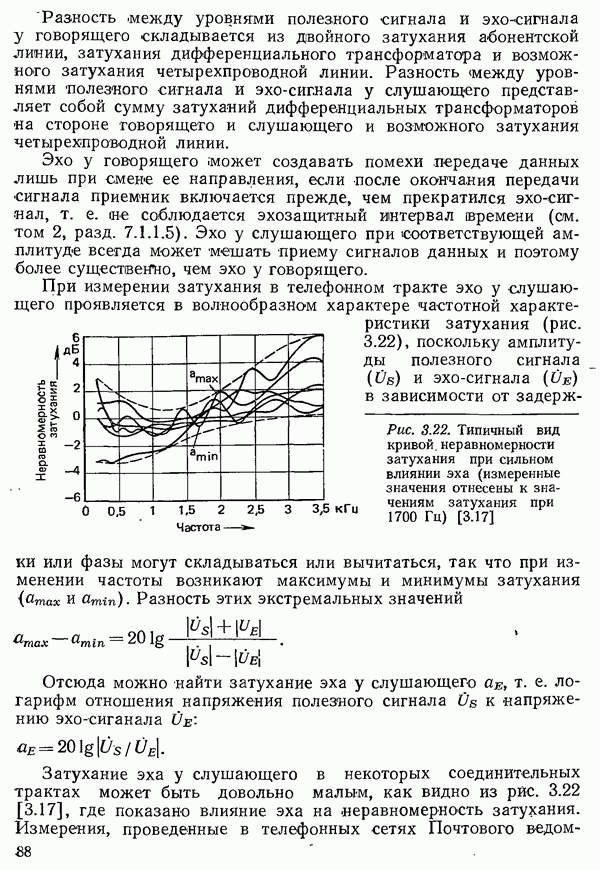

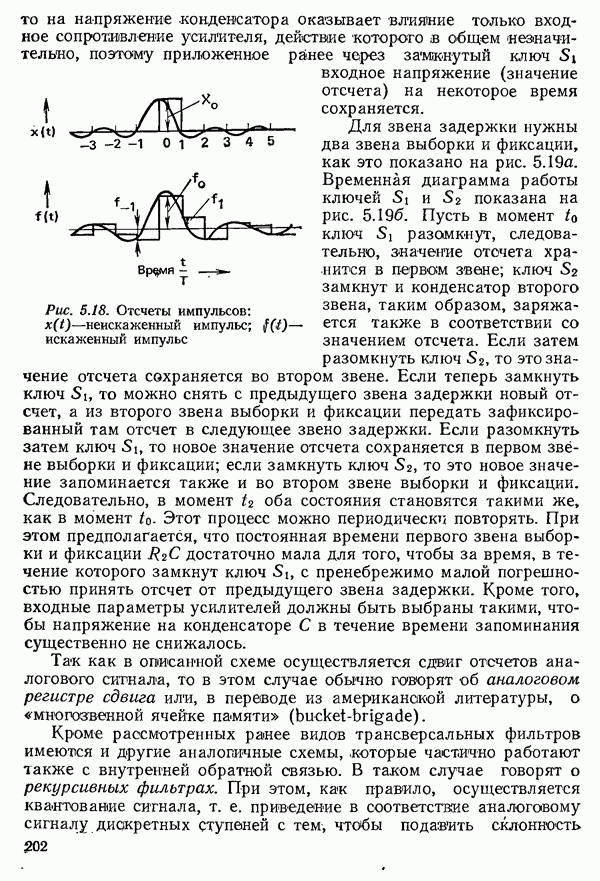

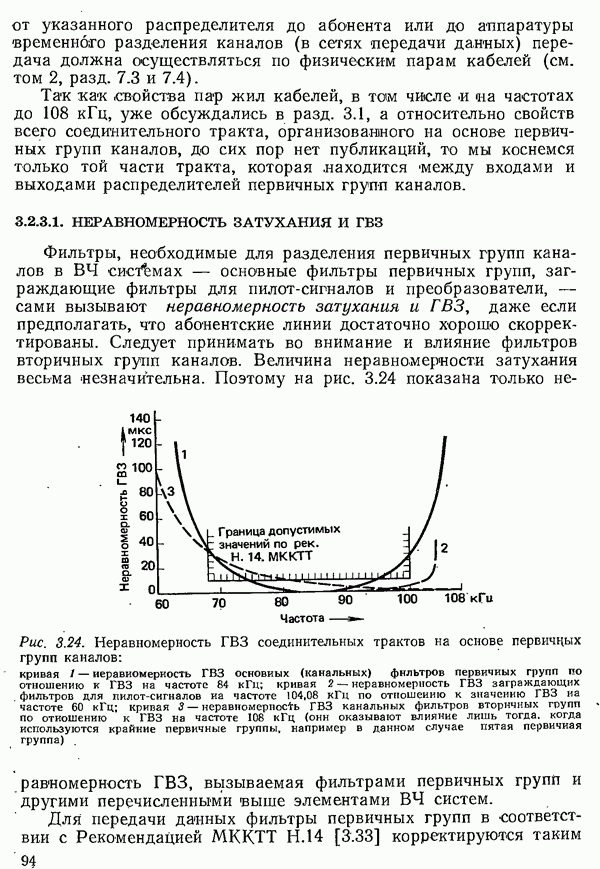

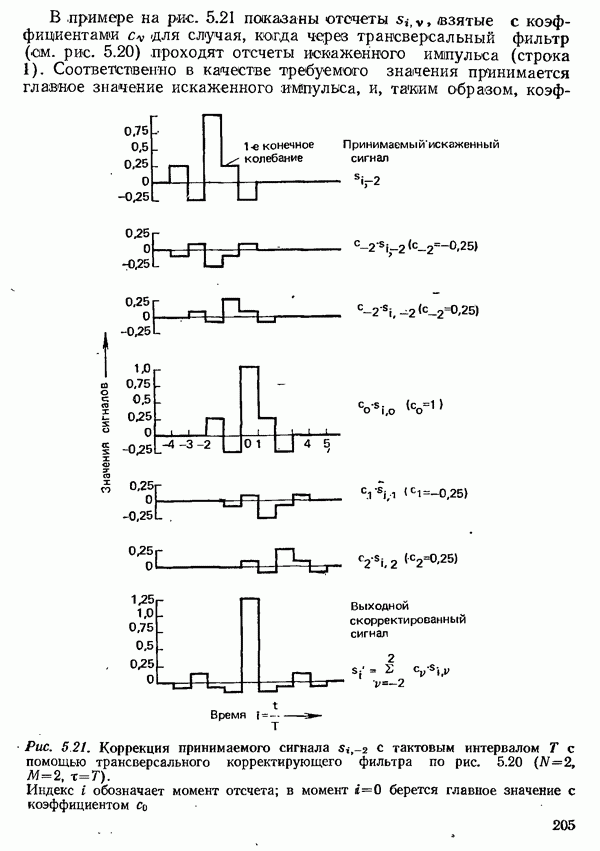

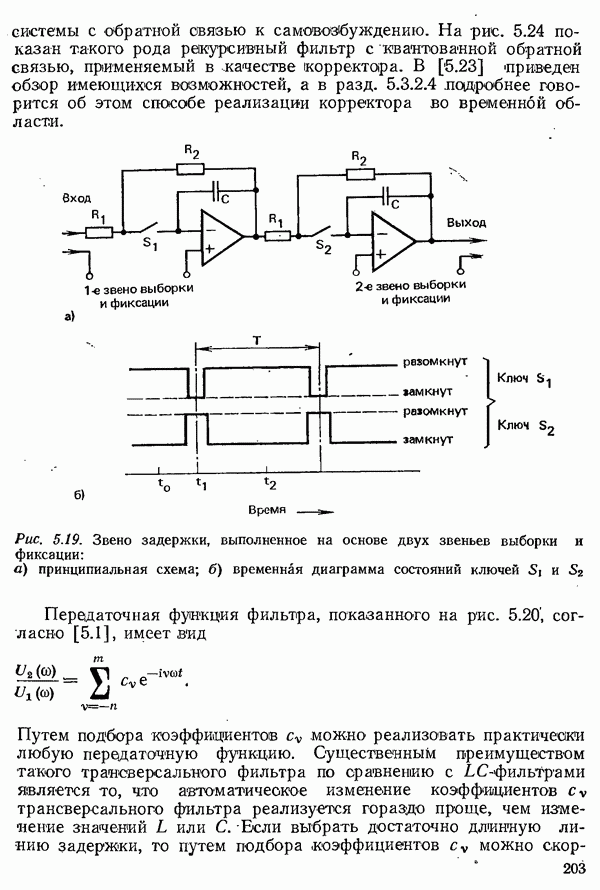

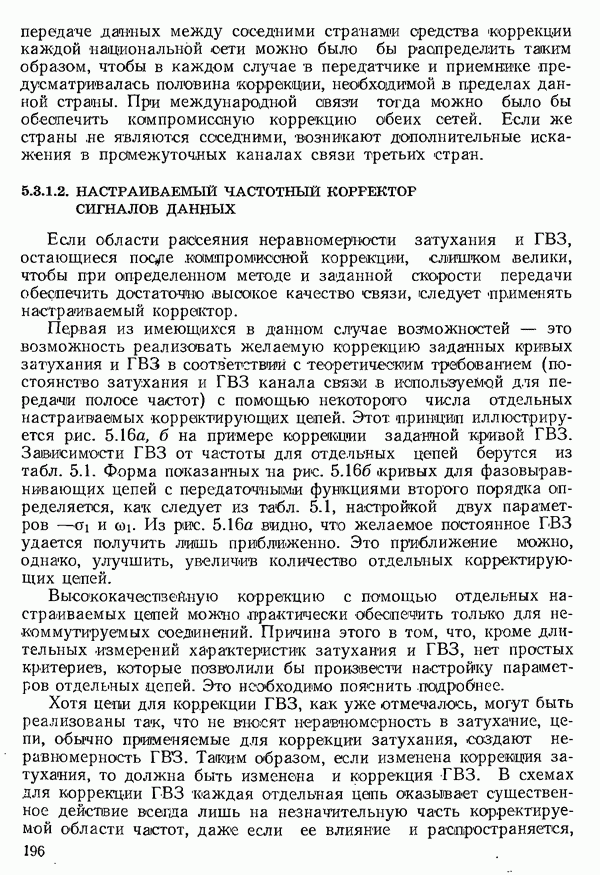

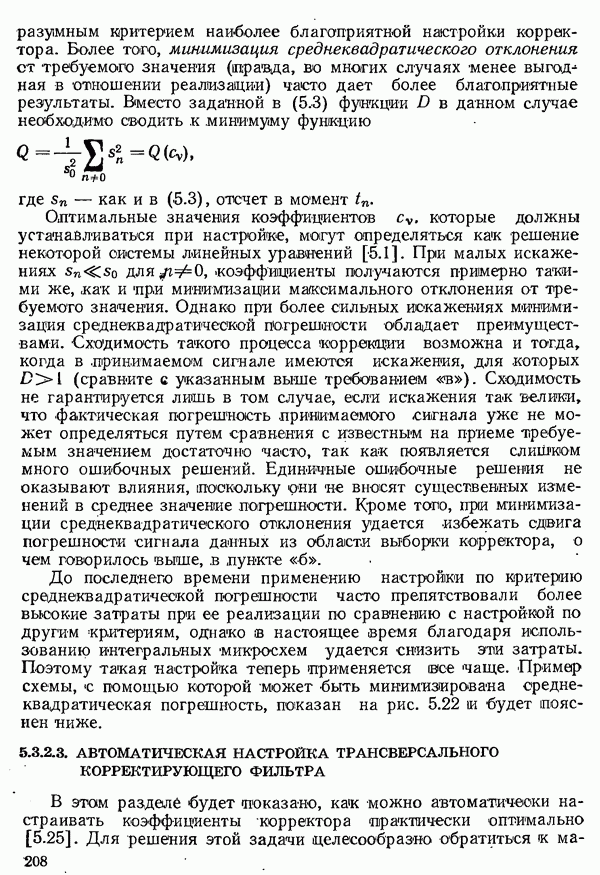

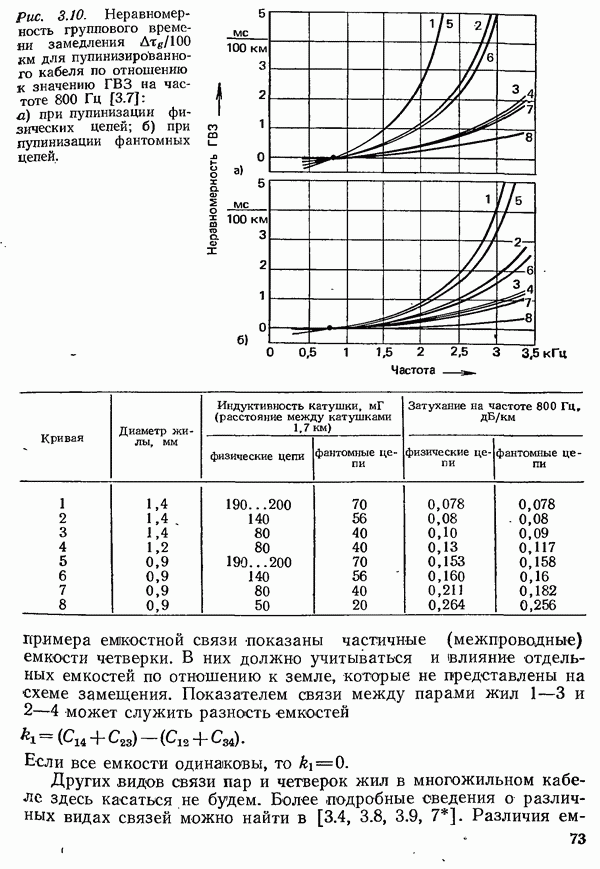

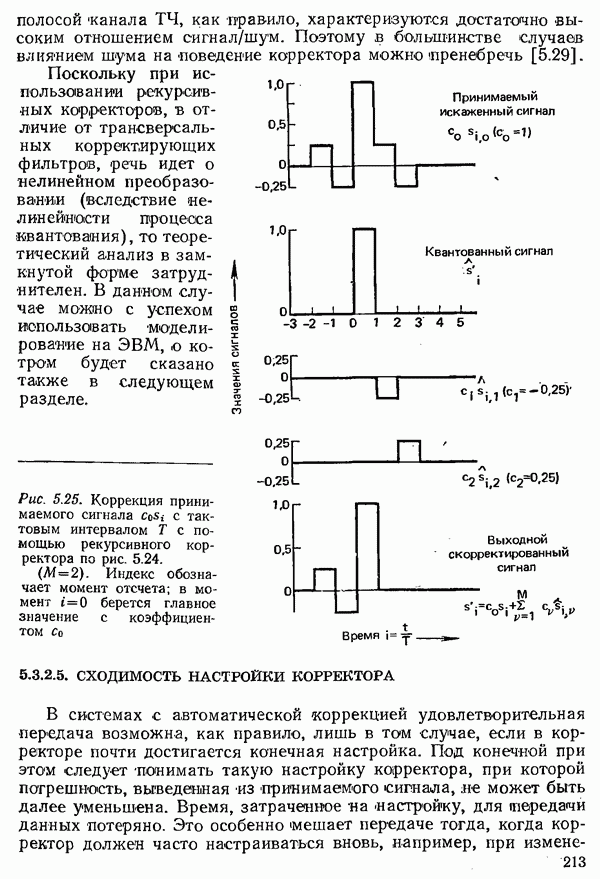

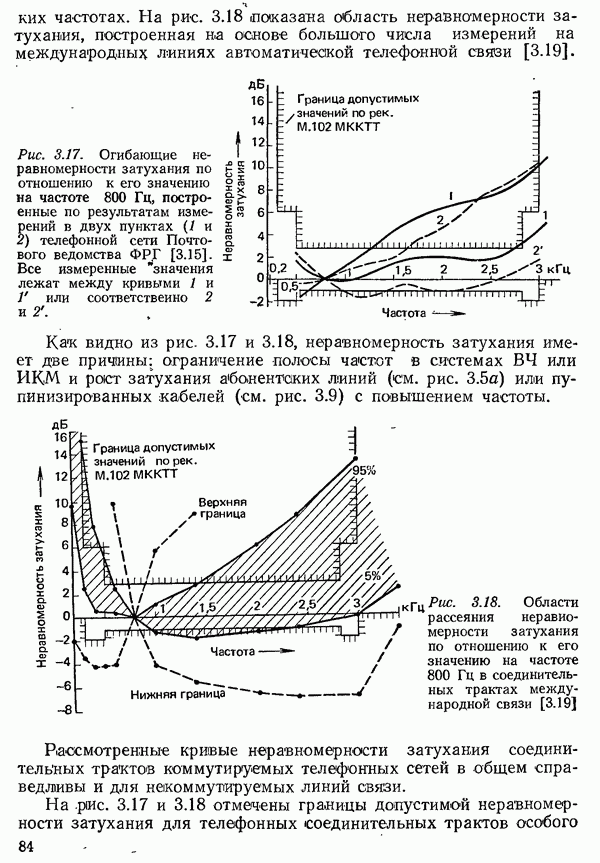

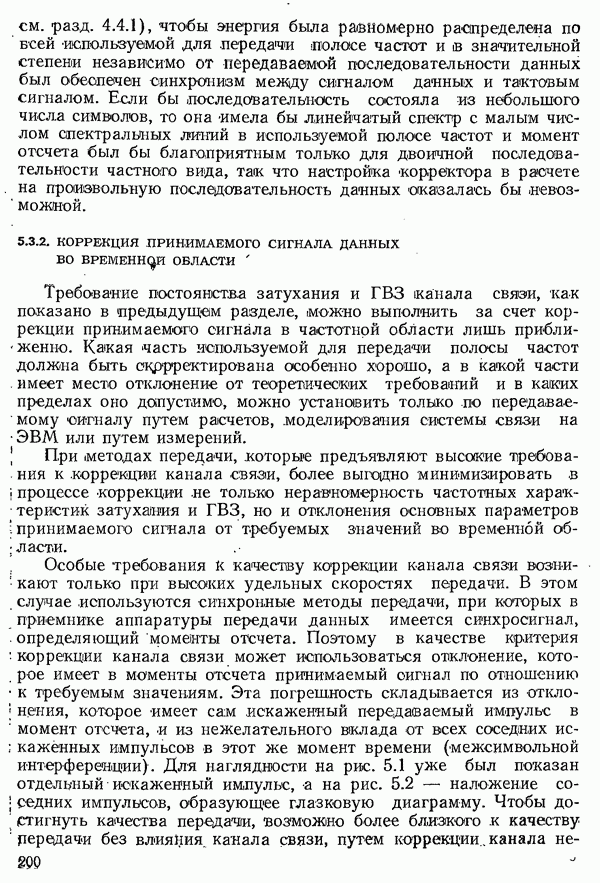

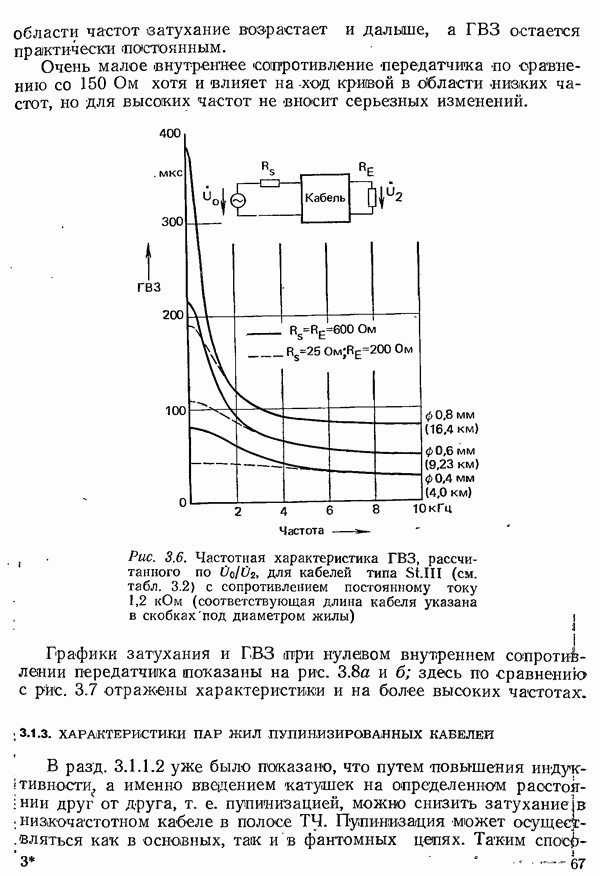

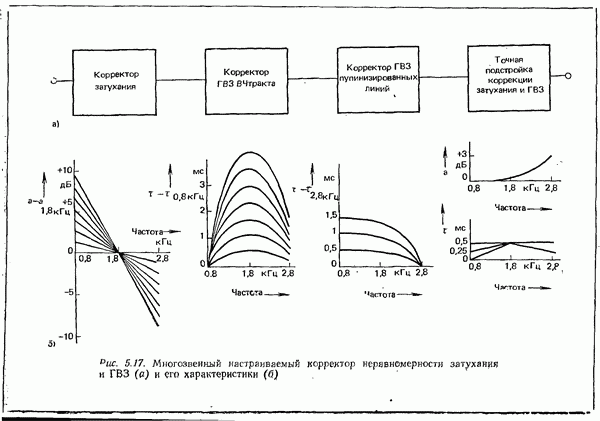

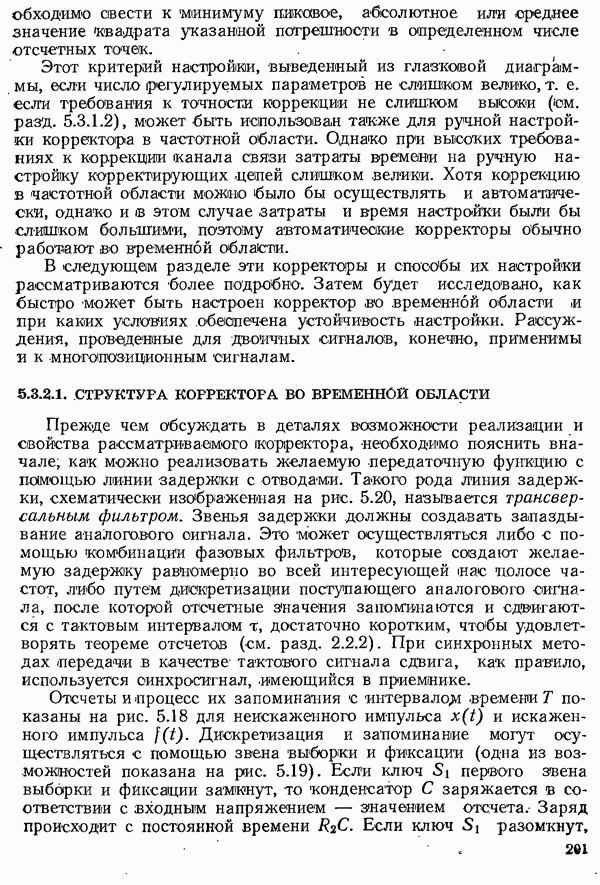

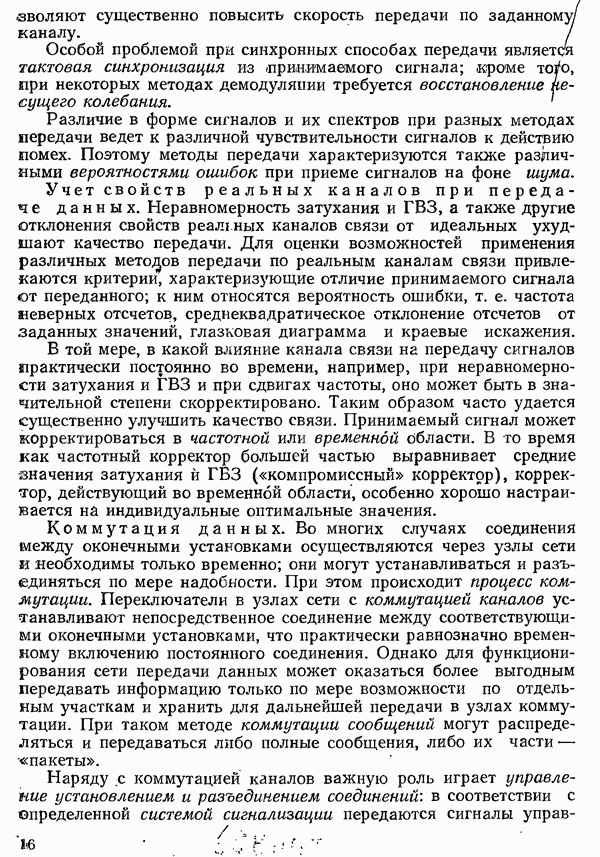

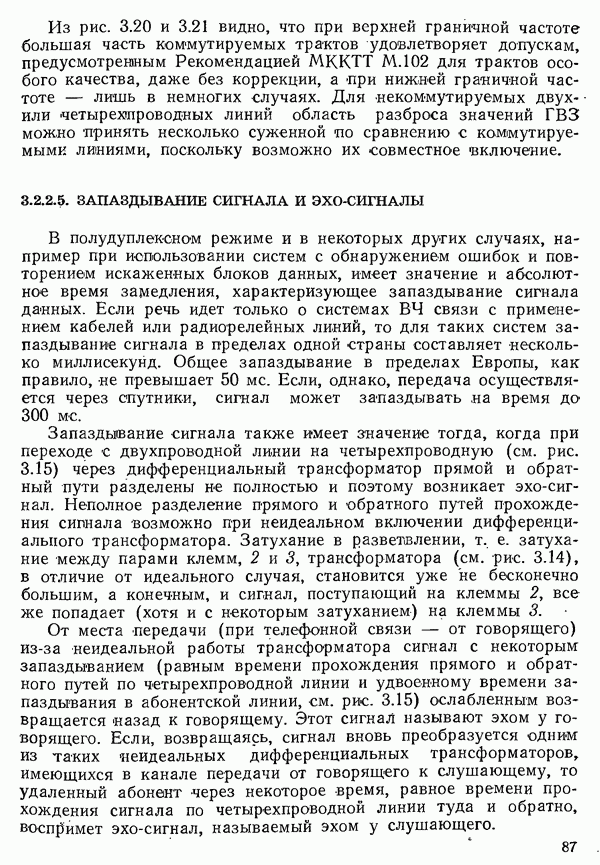

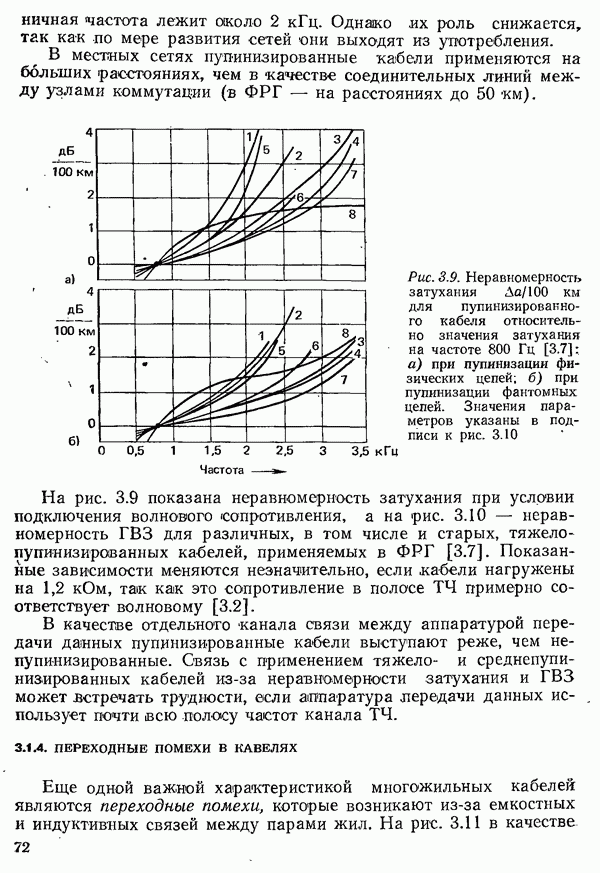

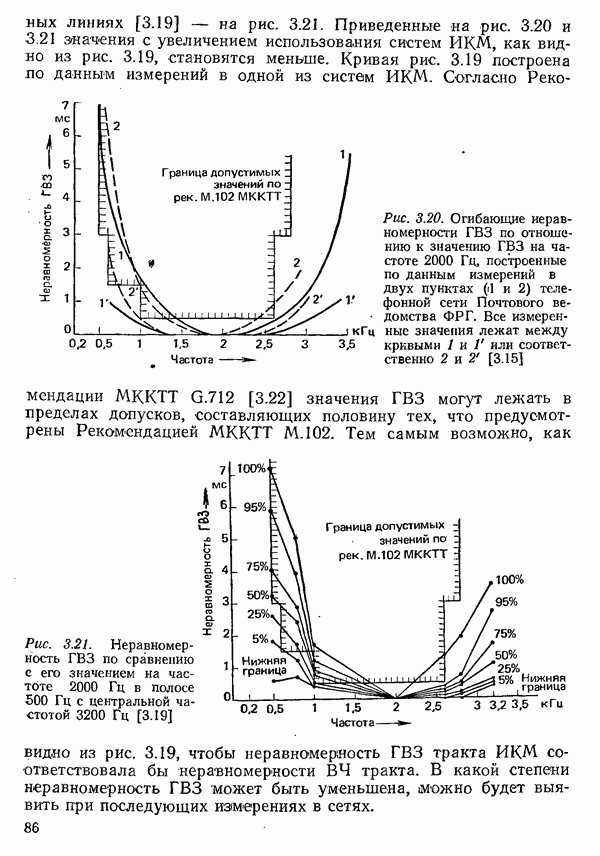

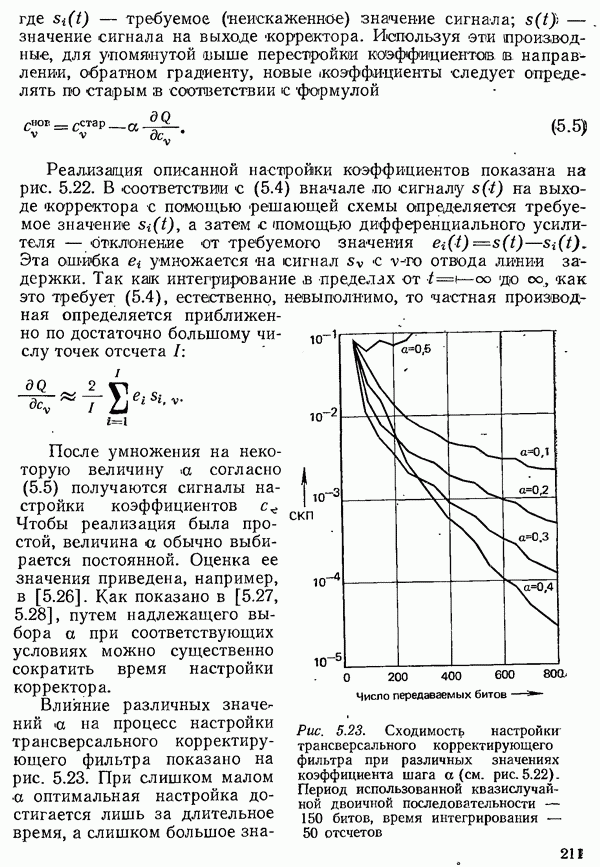

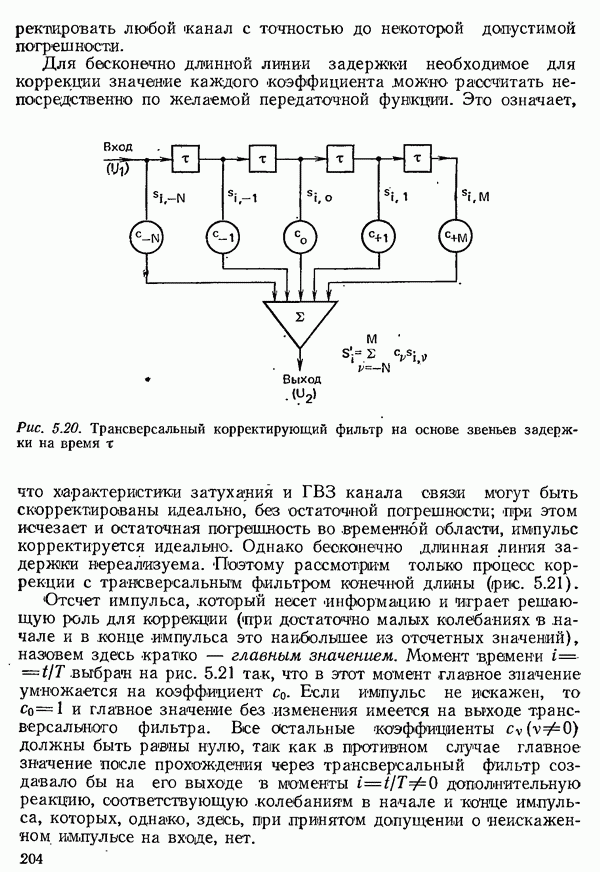

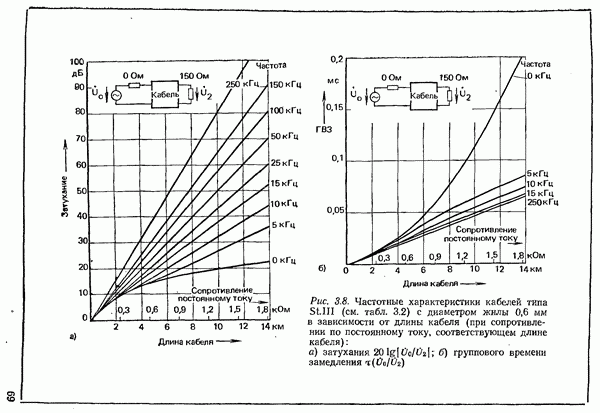

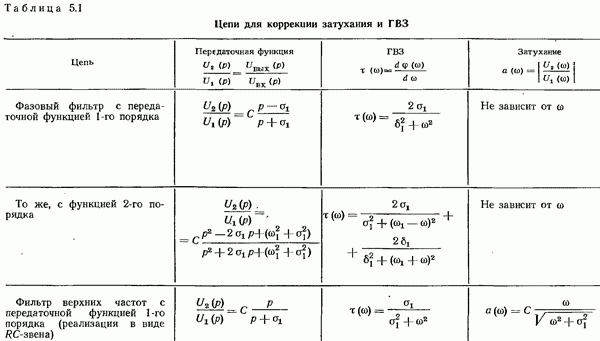

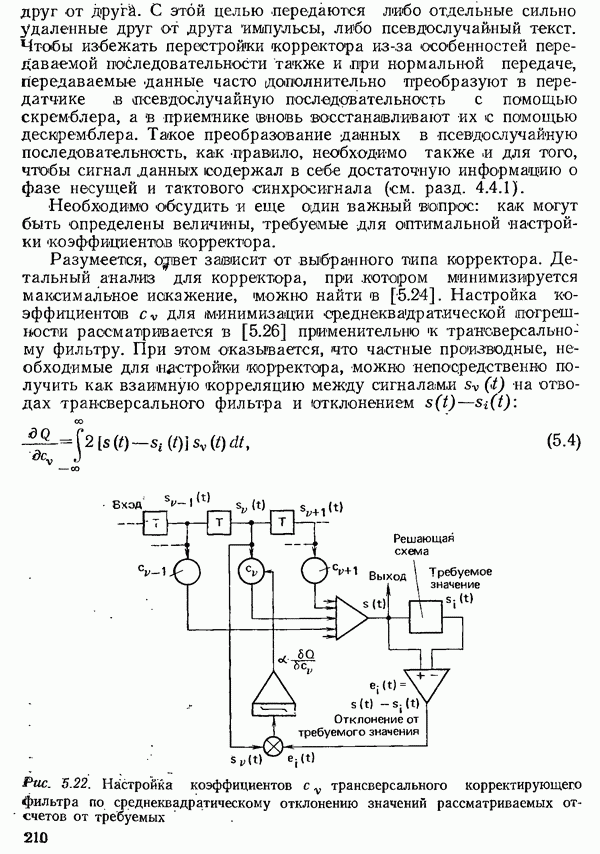

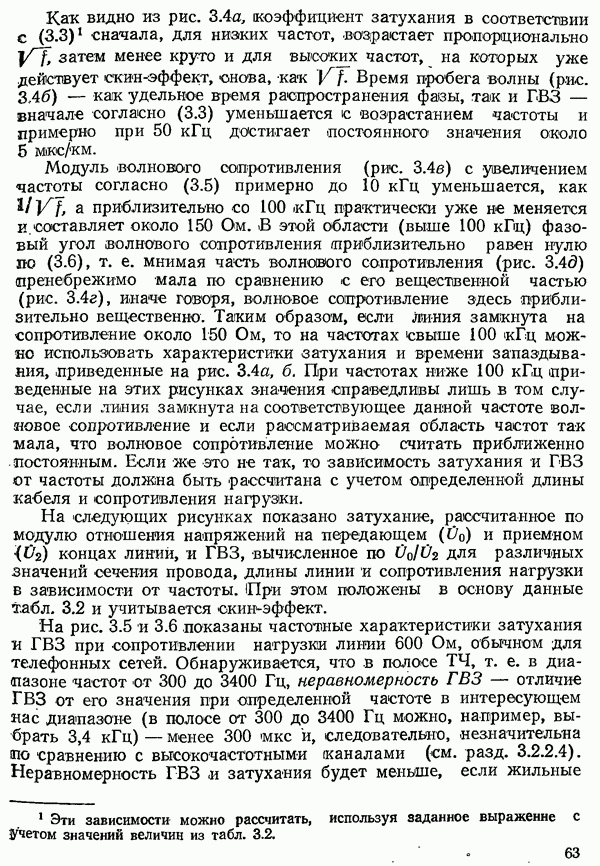

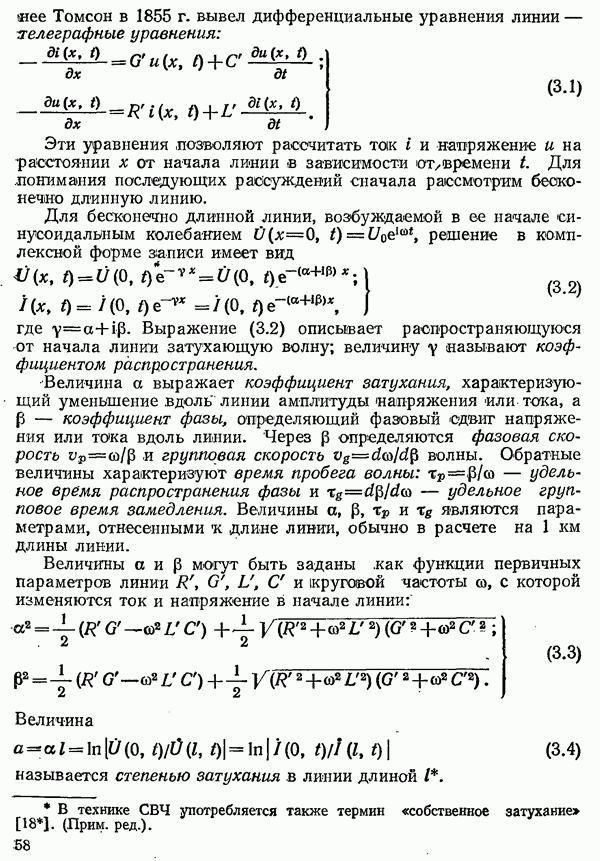

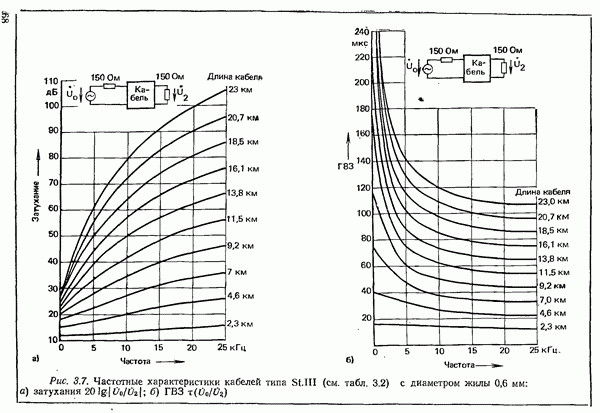

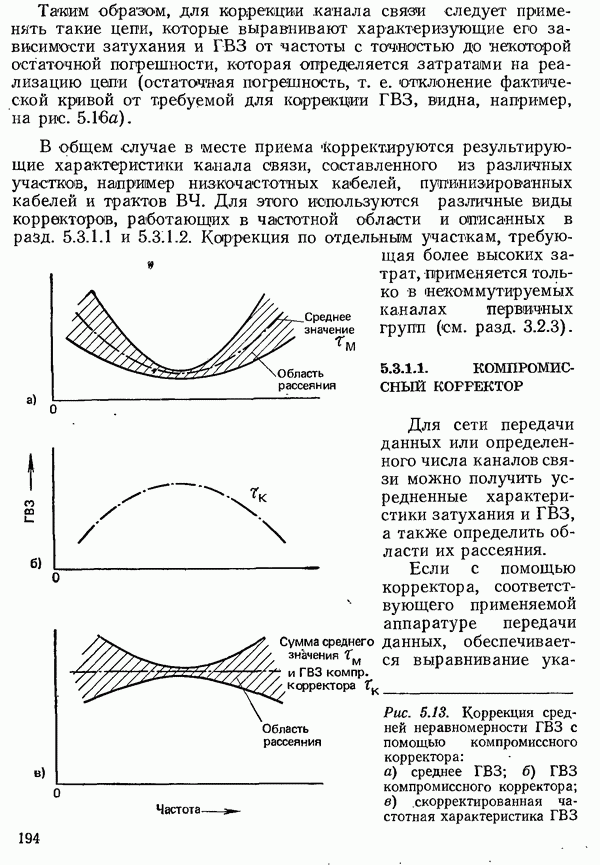

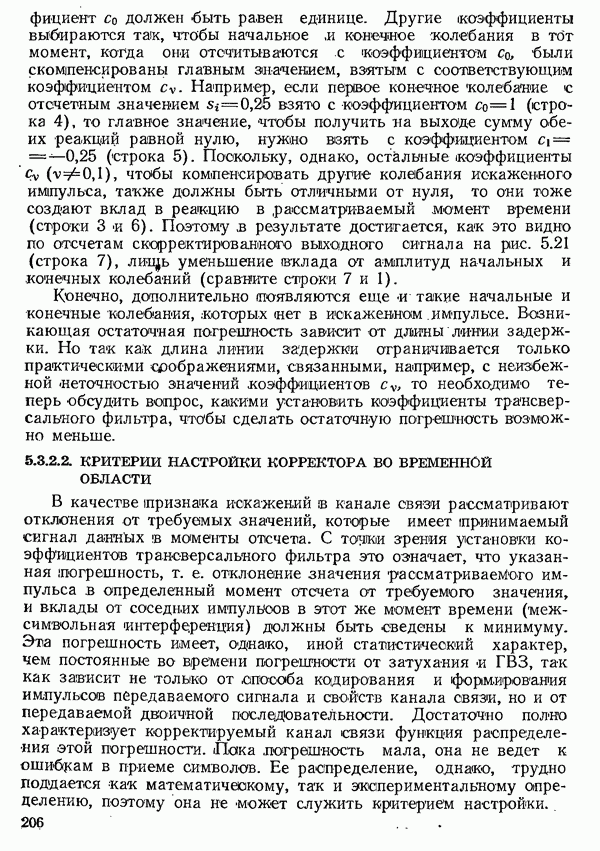

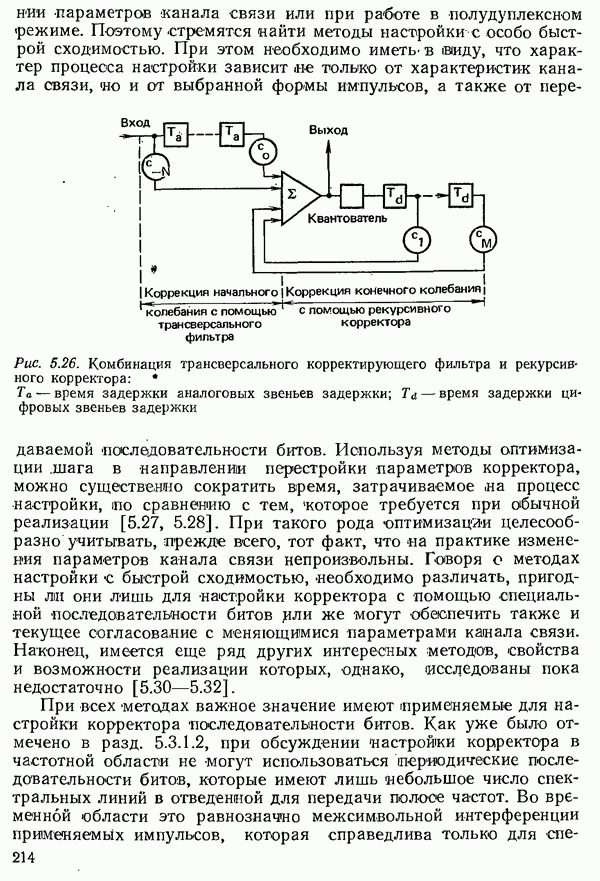

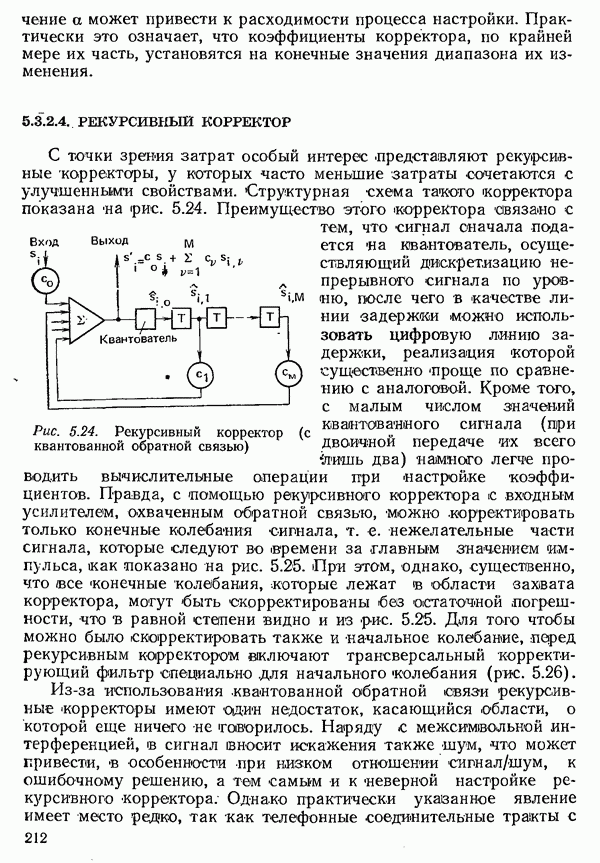

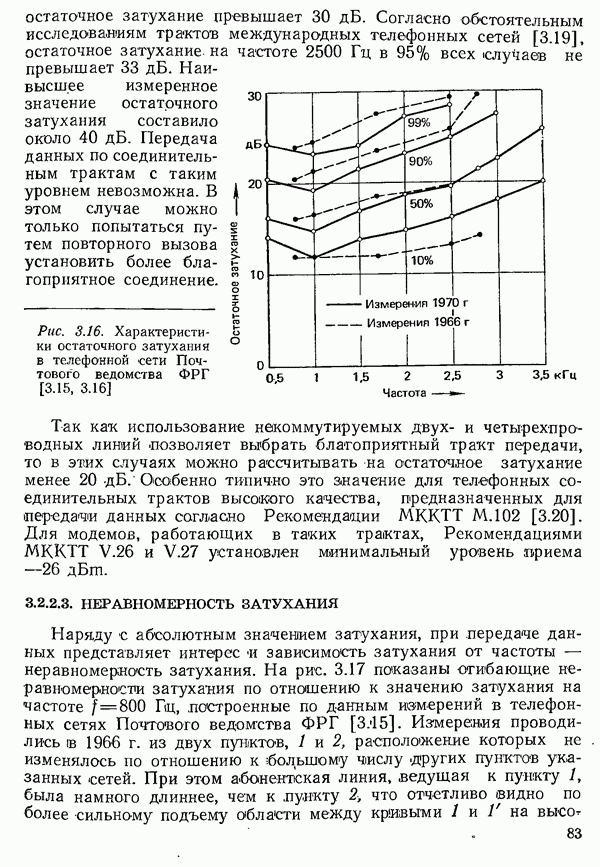

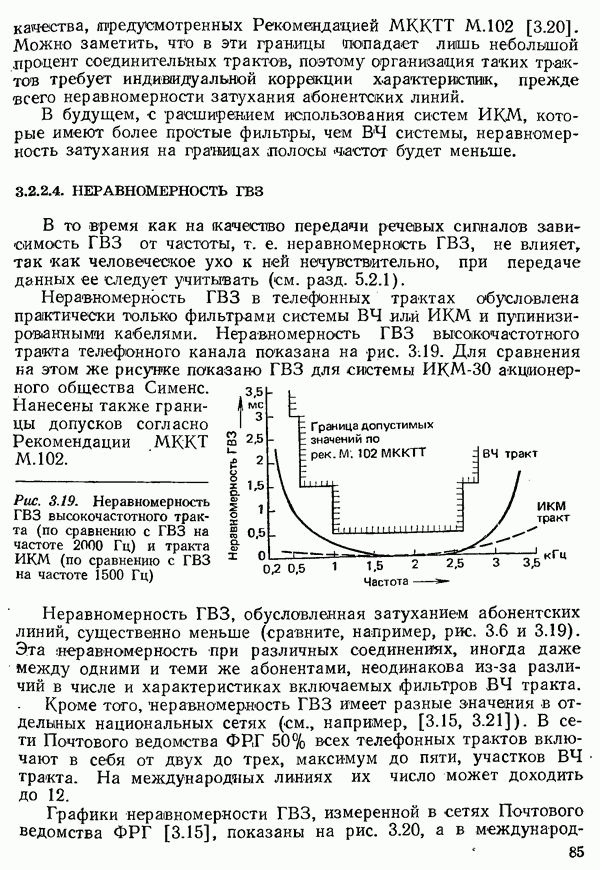

основано, главным образом, на изменении с частотой затухания и ГВЗ. При этом учитывается также и эхо, которое согласно разд. 3.2.2.5 проявляется в периодических колебаниях частотных характеристик затухания и ГВЗ. В двух последующих разделах будут рассмотрены способы уменьшения влияния частотных характеристик канала за счет коррекции в частотной и временной областях.

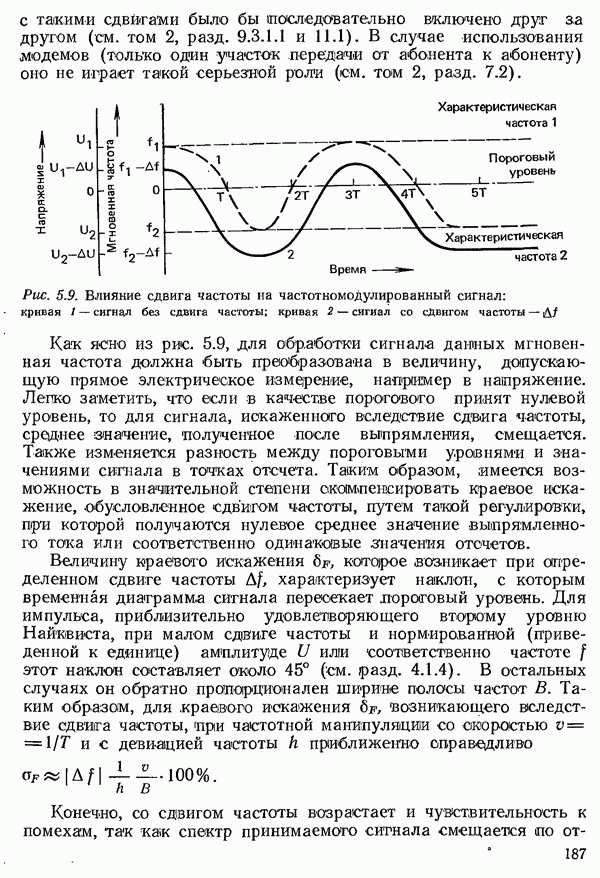

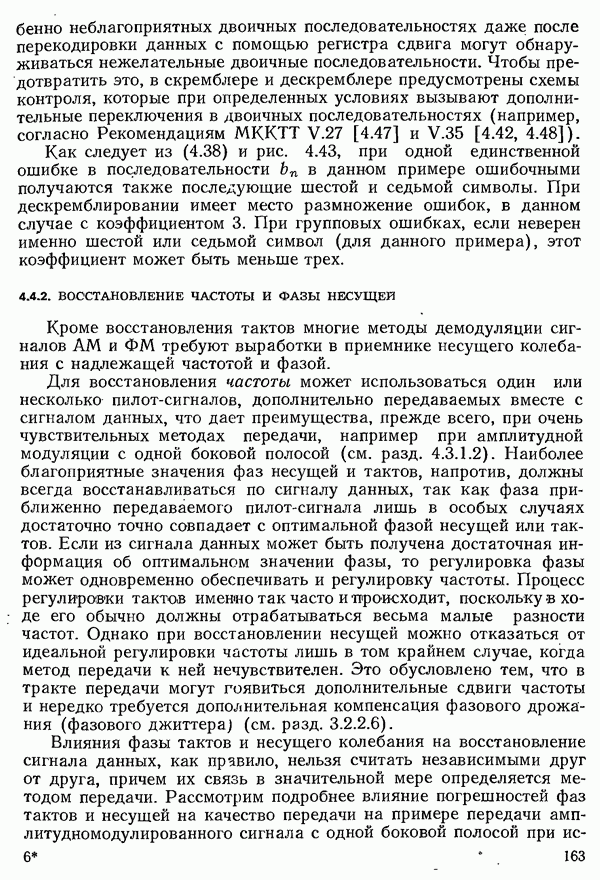

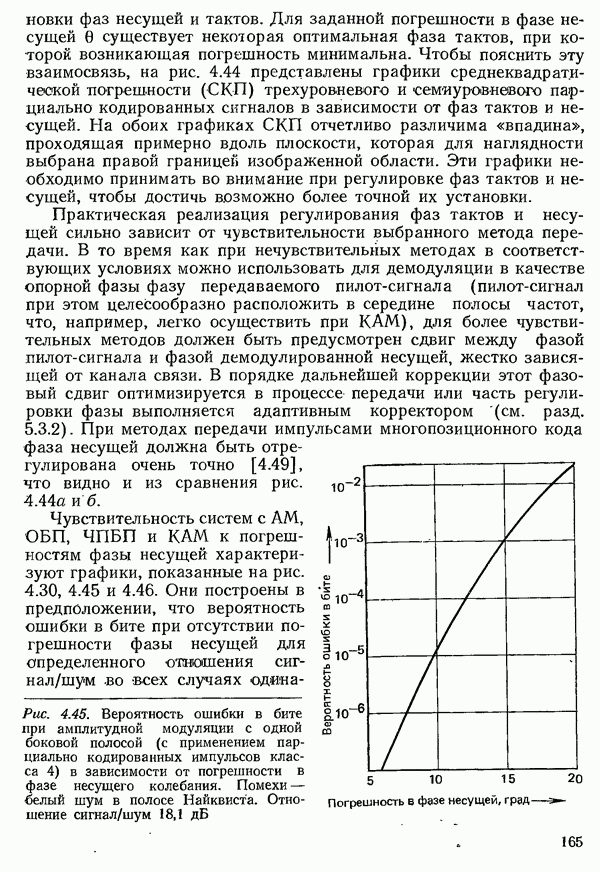

Методы уменьшения влияния периодического дрожания фазы и сдвигов частоты описаны в разд. 5.2.2 и 5.2.3.
