4.3.2.1. УДЕЛЬНАЯ СКОРОСТЬ ПЕРЕДАЧИ ПРИ ЧАСТОТНОЙ МОДУЛЯЦИИ

Частотная модуляция получила распространение при передаче данных, как правило, лишь в тех случаях, когда не имеет значения особенно хорошее использование полосы частот. Кроме того, практически она применяется только в таких системах, которые допускают произвольную скорость передачи, т. е. позволяют хотя бы приближенно восстановить временное положение значащих моментов (второе условие Найквиста). При выполнении первого условия Найквиста достигается удельная скорость 1 бит полосы

частот первичного сигнала, а при рассматриваемой двухполосной модуляции — вдвое меньшая, т. е. На практике, если допускается приближенное выполнение условия Найквиста, скорость передачи может быть несколько выше, в зависимости от индекса модуляции.

Лендером [4.9] была предложена и реализована система, которая при использовании метода парциальных отсчетов обеспечивает скорость передачи, по крайней мере, вдвое выше указанного значения (см. разд. 4.1.5):

Кроме того, рассматривались свойства многопозиционной частотной модуляции в отношении вероятности ошибок и удельной скорости передачи. Здесь существенны две точки зрения. Если выбрать индекс модуляции так, чтобы и в многопозиционной системе была малая вероятность ошибки, то необходима полоса частот шире найквистовской [4.24]. Если же ограничиться приблизительно полосой Найквиста, то индекс модуляции получается очень неблагоприятным и в силу этого вероятность ошибки будет более высокой, чем в других системах передачи модулированными многопозиционными сигналами. Об этом еще пойдет речь в разд. 4.5. Поэтому многопозиционная частотная модуляция применяется только там, где имеет значение, не удельная скорость передачи, а малая вероятность ошибки. Специальные системы этого типа будут описаны в разд. 7.2, том 2.

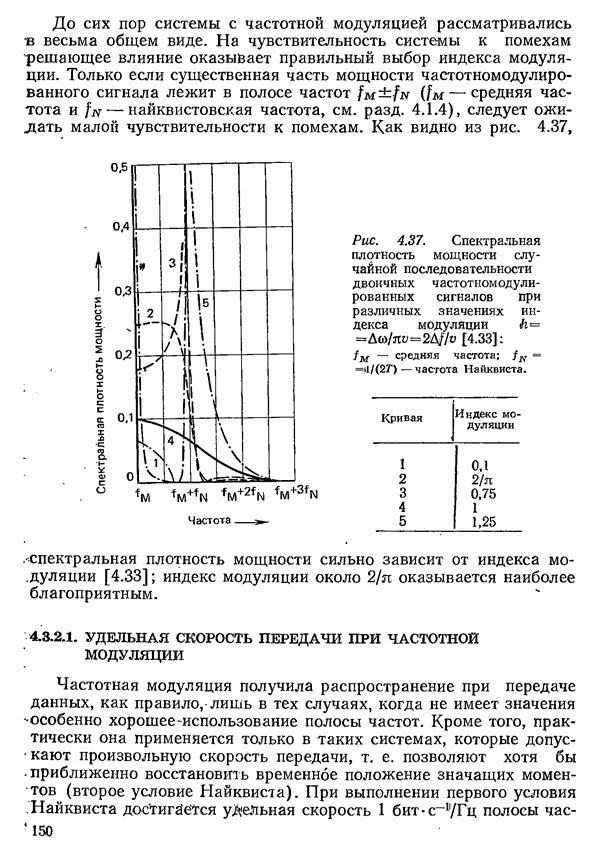

О возможности хотя бы частичного подавления одной боковой полосы и достижения за счет этого более высокой удельной скорости передачи по сравнению с двухполосной модуляцией до сих пор не упоминалось. Передача с одной боковой полосой в данном случае невозможна, так как в боковых полосах не всегда содержится одинаковая информация; при длительной передаче одного символа, т. е. последовательности или она содержится даже лишь в одной из двух боковых полос. Передача с частично подавленной боковой полосой могла бы быть возможной. Однако чтобы обе частоты еще при передаче лежали вблизи средней частоты, индекс модуляции, зависящий от остатка боковой полосы, пришлось бы выбрать очень малым, т. е. неблагоприятным (см. рис. 4.37).
