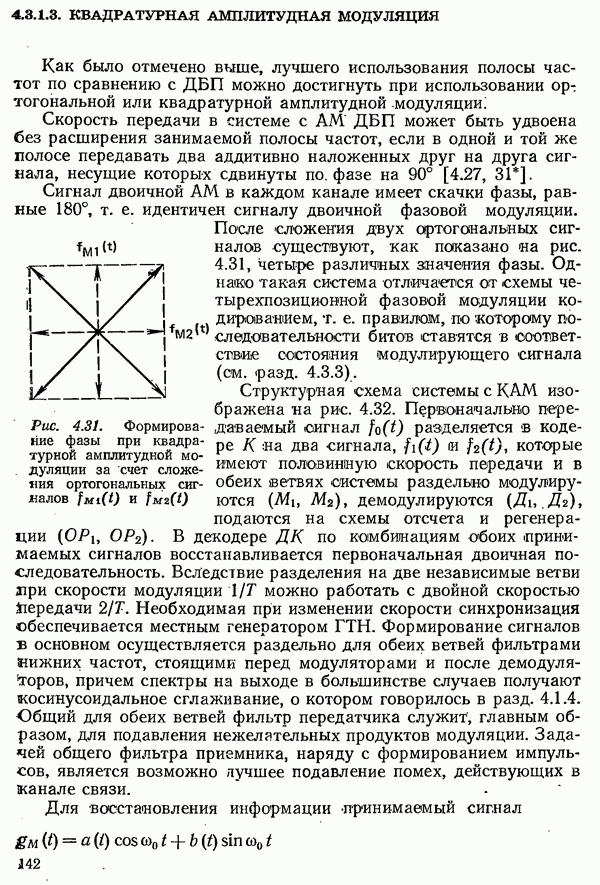

4.3.1.3. КВАДРАТУРНАЯ АМПЛИТУДНАЯ МОДУЛЯЦИЯ

Как было отмечено выше, лучшего использования полосы частот по сравнению с ДБП можно достигнуть при использовании ортогональной или квадратурной амплитудной модуляции;

Скорость передачи в системе с AM ДБП может быть удвоена без расширения занимаемой полосы частот, если в одной и той же полосе передавать два аддитивно наложенных друг на друга сигнала, несущие которых сдвинуты по. фазе на 90° [4.27, 31].

Сигнал двоичной AM в каждом канале имеет скачки фазы, равные 180°, т. е. идентичен сигналу двоичной фазовой модуляции.

После сложения двух ортогональных сигналов существуют, как показано «а рис. 4.31, четыре различных значения фазы. Однако такая система отличается от схемы четырехпозициовной фазовой модуляции кодированием, т. е. правилом, по которому последовательности битов ставятся в соответствие состояния модулирующего сигнала (см. разд. 4.3.3).

Рис. 4.31. Формирование фазы при квадратурной амплитудной модуляции за счет сложения ортогональных сигналов

Структурная схема системы с КАМ изображена на рис. 4.32. Первоначально передаваемый сигнал разделяется в кодере два сигнала, и которые имеют половинную скорость передачи и в обеих ветвях системы раздельно модулируются демодулируются подаются на схемы отсчета и регенерации . В декодере по комбинациям обоих принимаемых сигналов восстанавливается первоначальная двоичная последовательность. Вследствие разделения на две независимые ветви при скорости модуляции можно работать с двойной скоростью Передачи Необходимая при изменении скорости синхронизация обеспечивается местным генератором ГТН. Формирование сигналов в основном осуществляется раздельно для обеих ветвей фильтрами Нижних частот, стоящими перед модуляторами и после демодуляторов, причем спектры на выходе в большинстве случаев получают косинусоидальное сглаживание, о котором говорилось в разд. 4.1.4. Общий для обеих ветвей фильтр передатчика служит, главным образом, для подавления нежелательных продуктов модуляции. Задачей общего фильтра приемника, наряду с формированием импульсов, является возможно лучшее подавление помех, действующих в канале связи.

Для восстановления информации принимаемый сигнал

демодулируется путем умножения на ортогональное несущее колебание с необходимой фазой:

Рис. 4.32. Система связи с применением квадратурной амплитудной модуляции:

К — кодер; ДК - декодер; ФНЧпрд — фильтр нижних частот передатчика; ФНЧпрм — фильтр нижних частот приемника; модулятор; Д - демодулятор; Фпрд — фильтр передатчика фильтр приемника; КС - канал связи; схемы отсчета и регенерации; генератор актового сигнала и несущей; ГТОС—синхронизированный генератор тактового и опорного сигналов

После подавления высокочастотных компонент в приемном фильтре низких частот сигналы обоих каналов полностью разделены: Если, однако, фаза несущего колебания отклоняется от требуемого значения, то в или появляются посторонние компоненты сигнала другого канала. Для синхронизации фазы на приеме (см. разд. 4.4.2) либо применяют пилот-сигнал, размещенный в середине полосы частот (в специально созданном для этого провале спектра сигнала), либо из сигнала данных выделяют сигнал ошибки, пропорциональный отклонению фазы.

Для систем КАМ с многопозиционными сигналами векторы сигналов могут упорядочиваться различным образом [4.28]. Один из примеров показан на рис. 4.33, а в томе 2, разд. 7.3.2.2, будет

рассмотрен другой (пример, касающийся передачи со скоростью 9600 бит/с по некоммутируемым телефонным трактам. Различные системы КАМ отличаются, хотя и незначительно, друг от друга по чувствительности к шомехам. Причина этого заключается в том, что в зависимости от положения векторов сигнала расстояния между соседними состояниями, определяющие чувствительность к помехам, различны.

Рис. 4.33. Формирование фазы при квадратурной амплитудной модуляции за счет сложения ортогональных сигналов четырехпозиционной и
