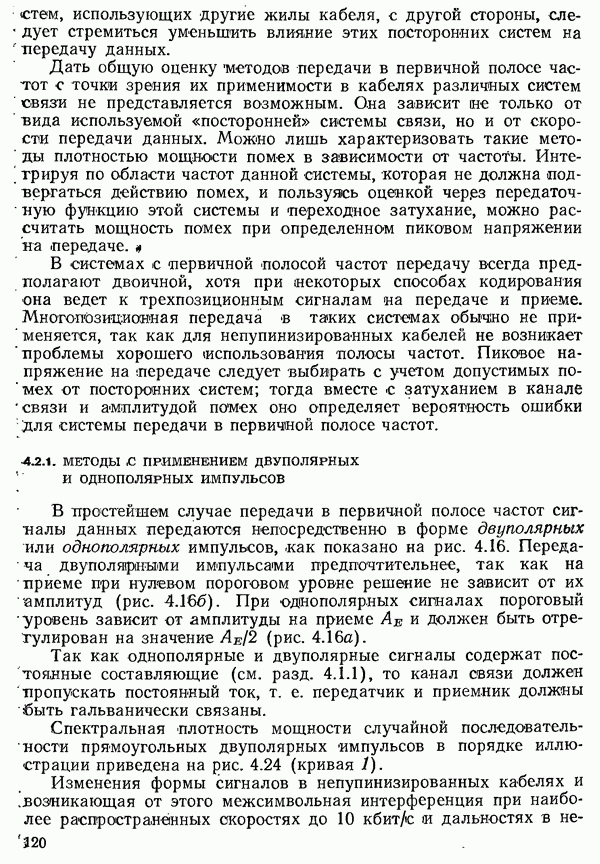

4.2.1. МЕТОДЫ С ПРИМЕНЕНИЕМ ДВУПОЛЯРНЫХ И ОДНОПОЛЯРНЫХ ИМПУЛЬСОВВ простейшем случае передачи в первичной полосе частот сигналы данных передаются непосредственно в форме двуполярных или однополярных импульсов, как показано на рис. 4.16. Передача двуполярными импульсами предпочтительнее, так как на приеме при нулевом пороговом уровне решение не зависит от их амплитуд (рис. 4.166). При однополярных сигналах пороговый уровень зависит от амплитуды на приеме Так как однополярные и двуполярные сигналы содержат постоянные составляющие (см. разд. 4.1.1), то канал связи должен пропускать постоянный ток, т. е. передатчик и приемник должны быть гальванически связаны. Спектральная плотность мощности случайной последовательности прямоугольных двуполярных импульсов в порядке иллюстрации приведена на рис. 4.24 (кривая 1). Изменения формы сигналов в непупинизированных кабелях и возникающая от этого межеимвольная интерференция при наиболее распространенных скоростях до 10 кбит/с и дальностях в несколько километров еще так малы, что искажения прямоугольных импульсов можно не учитывать. Поэтому в таких случаях можно передавать и неизохронные сигналы данных. Конечно, можно уменьшить искажения и увеличить дальность, если корректировать, линию (см. разд. 5.3, а также том 2, разд. 7.3.1.1 и 7.4.1.2).
Рис. 4.16. Графики, иллюстрирующие методы передачи в первичной полосе частот с помощью однополярных (а) и двуполярных (б) прямоугольных импульсов Применение импульсов специальной формы возможно и при неизохронной передаче данных. Однако без межсимвольной интерференции могут быть переданы только изохронные данные (см. разд. 4.1.)). При синхронной передаче длинной последовательности нулей или единиц в приемнике вследствие отсутствия смены посылок синхронизм между тактами и данными может не сохраняться. С помощью соответствующих мер, например путем перемешивания передаваемых данных (скремблирования — см. разд. 4.4.1), следует добиваться, чтобы количество смен посылок всегда было достаточным для сохранения синхронизма. Однако однополярные и двуполярные сигналы могут быть переданы и по каналам, не пропускающим постоянного тока, если на приеме корректируется завал характеристики канала в области нижних частот, т. е. восстанавливается постоянная составляющая сигнала. Это обеспечивается схемой с обратной связью по решению (рис. 4.17); в канале обратной связи она имеет фильтр нижних частот, компенсирующий фильтрацию высших частот в прямом канале. Недостатком такого метода является его чувствительность к помехам и искажениям принимаемого сигнала [4.8].
Рис. 4.17. Приемник с обратной связью по решению для восстановления постоянной составляющей При описываемых далее методах постоянная составляющая отсутствует с самого начала.
|
