Ковкие чугуны.
Ковкими называют чугуны, в которых графит имеет хлопьевидную форму. Их получают отжигом белых доэвтектических чугунов. По этой причине графит ковких чугунов называют углеродом отжига. Такой графит, в отличие от пластинчатого, меньше снижает механические свойства металлической основы, вследствие чего ковкий чугун по сравнению с серым обладает более высокой прочностью и пластичностью.
Отливки из белого чугуна, подвергаемые отжигу на ковкий чугун, изготовляют тонкостенными. Они не должны иметь сечение более 50 мм, иначе в сердцевине при кристаллизации выделяется пластинчатый графит, чугун становится непригодным для отжига. По этой же причине исходные белые чугуны имеют пониженное содержание углерода и кремния. Их химический состав находится в пределах:
до
и до 0,18% Р.
По структуре металлической основы, которая определяется режимом отжига, ковкие чугуны бывают ферритными и перлитными (рис. 9.4). Отжиг на ферритные чугуны проводят по режиму 1 (рис. 9.5), обеспечивающему графитизацию всех видов цементита белого

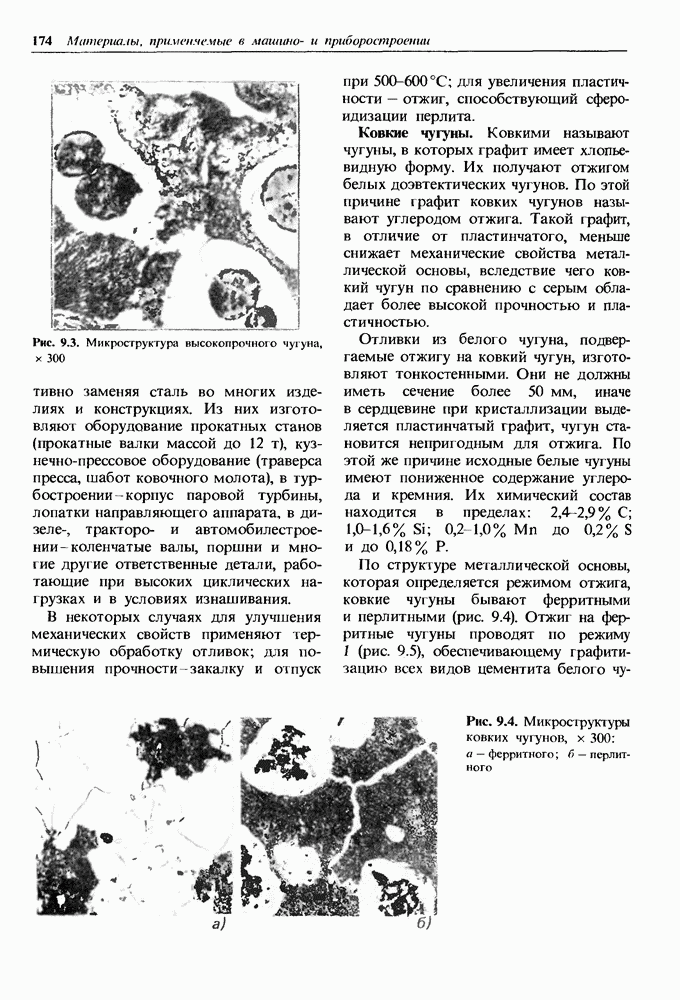

Рис. 9.4. Микроструктуры ковких чугунов, х 300: а — ферритного; б — перлитного
Рис. 9.5. Схема отжига белого чугуна на ковкий
чугуна. Отливки из такого чугуна загружают в специальные ящики и засыпают песком или стальными стружками для защиты от окисления и медленно (20-25 ч) нагревают до температуры несколько ниже эвтектической - 950- 1000 °С. В процессе продолжительной (10-15 ч) выдержки при такой температуре происходит первая стадия графитизации. Она состоит в распаде эвтектического и избыточного вторичного цементита (имеющегося в небольшом количестве при этой температуре). К концу первой стадии графитизации чугун состоит из аустенита и включений углерода отжига. Затем температуру медленно снижают. При этом происходит промежуточная стадия графитизации распад выделяющегося вторичного цементита. Вторая стадия графитизации протекает или при весьма медленном охлаждении в эвтектоидном интервале температур, или при длительной выдержке (25-30 ч) несколько ниже температуры эвтектоидного превращения (720-740 °С). В процессе этой выдержки распадается цементит перлита. В результате такого отжига продолжительностью 70-80 ч весь углерод выделяется в свободном состоянии и формируется структура, состоящая из феррита и углерода отжига.
Перлитный ковкий чугун получают отжигом, который проводят в окислительной среде по режиму 2 (см. рис. 9.5). В этом случае увеличивают продолжительность первой стадии графитизации, после которой проводят непрерывное охлаждение отливок до температуры 20 °С. Поскольку графитизация цементита перлита практически не происходит, чугун приобретает структуру, состоящую из перлита и углерода отжига. Отсутствие литейных напряжений, которые полностью снимаются во время отжига, компактная форма и изолированность графитных включений обусловливают высокие механические свойства ковких чугунов. Принцип их маркировки тот же, что и высокопрочных чугунов:
(см. табл. 9.1). Из таблицы видно, что ферритные чугуны имеют более высокую пластичность, а перлитные — более высокие прочность и твердость.
Ковкие чугуны нашли широкое применение в сельскохозяйственном, автомобильном и текстильном машиностроении, в судо-, котло-, вагоно- и дизелестроении. Из них изготовляют детали высокой прочности, работающие в тяжелых условиях износа, способные воспринимать ударные и знакопеременные нагрузки. Большая плотность отливок ковкого чугуна позволяет изготовлять детали водо- и газопроводных установок; хорошие литейные свойства исходного белого чугуна отливки сложной формы.
Недостаток ковких чугунов - повышенная стоимость из-за продолжительного дорогостоящего отжига.
