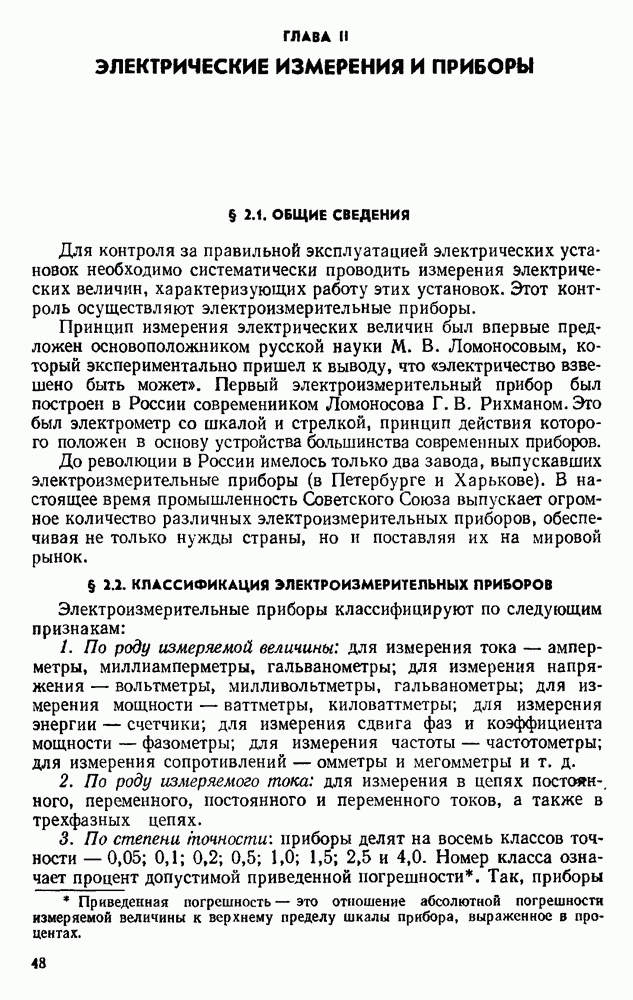

ГЛАВА II. ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ И ПРИБОРЫ
§ 2.1. ОБЩИЕ СВЕДЕНИЯ
Для контроля за правильной эксплуатацией электрических установок необходимо систематически проводить измерения электрических величин, характеризующих работу этих установок. Этот контроль осуществляют электроизмерительные приборы.
Принцип измерения электрических величин был впервые предложен основоположником русской науки М. В. Ломоносовым, который экспериментально пришел к выводу, что «электричество взвешено быть может». Первый электроизмерительный прибор был построен в России современником Ломоносова Г. В. Рихманом. Это был электрометр со шкалой и стрелкой, принцип действия которого положен в основу устройства большинства современных приборов.
До революции в России имелось только два завода, выпускавших электроизмерительные приборы (в Петербурге и Харькове). В настоящее время промышленность Советского Союза выпускает огромное количество различных электроизмерительных приборов, обеспечивая не только нужды страны, но и поставляя их на мировой рынок.
§ 2.2. КЛАССИФИКАЦИЯ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ
Электроизмерительные приборы классифицируют по следующим признакам:
1. По роду измеряемой величины: для измерения тока — амперметры, миллиамперметры, гальванометры; для измерения напряжения — вольтметры, милливольтметры, гальванометры; для измерения мощности — ваттметры, киловаттметры; для измерения энергии — счетчики; для измерения сдвига фаз и коэффициента мощности — фазометры; для измерения частоты — частотометры; для измерения сопротивлений — омметры и мегомметры и т. д.
2. По роду измеряемого тока: для измерения в цепях постоянного, переменного, постоянного и переменного токов, а также в трехфазных цепях.
3. По степени точности: приборы делят на восемь классов точности - 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5. Номер класса означает процент допустимой приведенной погрешности. Так, приборы
класса точности 1,5 имеют допустимую приведенную погрешность 1,5% и т. д. Приборы, имеющие погрешности более 4,0%, считаются внеклассными (это щитовые и учебные приборы и т. д.). Приборы классов точности 0,05; 0,1; 0,2 и 0,5 используются для более точных измерений как контрольные (для проверки других приборов) и как лабораторные.
4. По принципу действия: магнитоэлектрические, электромагнитные, электродинамические, индукционные, тепловые, термоэлектрические, электростатические, электронные, электролитические, фотоэлектрические.
Согласно ГОСТу, электроизмерительные приборы должны удовлетворять следующим требованиям:
а) погрешность прибора не должна превышать его класс точности и изменяться в процессе эксплуатации;
б) на показания прибора не должны влиять внешние электрические поля и изменения температуры;
в) шкала или ее рабочая часть должны быть по возможности равномерной и проградуированной в практических единицах;
г) прибор должен иметь хорошую успокоительную систему, чтобы колебания стрелки прибора быстро прекращались (затухали);
д) прибор должен быть стойким к перегрузкам и иметь хорошую изоляцию.
