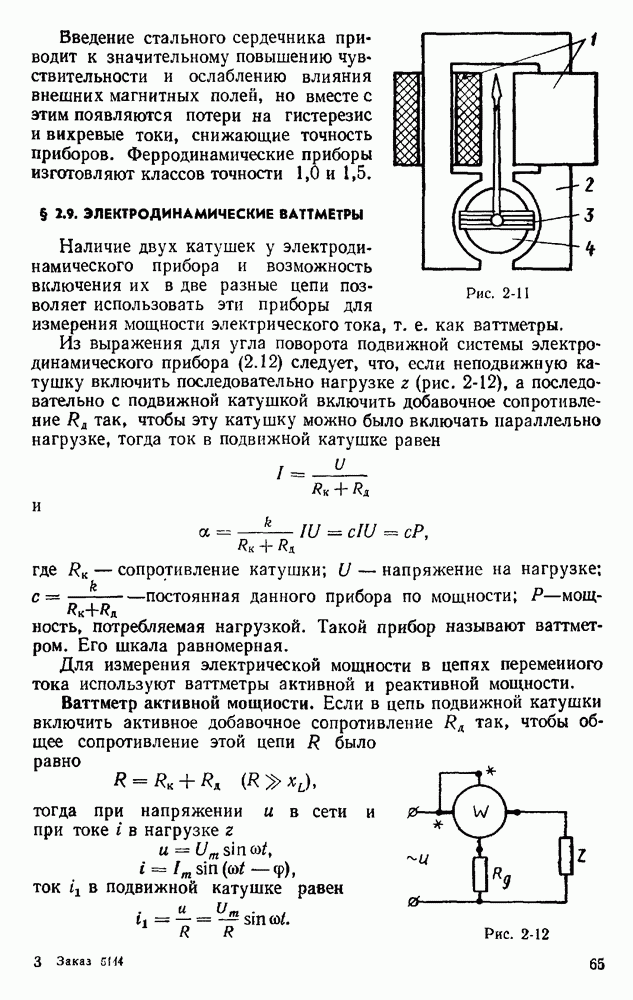

§ 2.9. ЭЛЕКТРОДИНАМИЧЕСКИЕ ВАТТМЕТРЫ

Наличие двух катушек у электродинамического прибора и возможность включения их в две разные цепи позволяет использовать эти приборы для измерения мощности электрического тока, т. е. как ваттметры.

Из выражения для угла поворота подвижной системы электродинамического прибора (2.12) следует, что, если неподвижную катушку включить последовательно нагрузке z (рис. 2-12), а последовательно с подвижной катушкой включить добавочное сопротивление Яд так, чтобы эту катушку можно было включать параллельно нагрузке, тогда ток в подвижной катушке равен

и

где — сопротивление катушки; U — напряжение на нагрузке; - постоянная данного прибора по мощности; Р — мощность, потребляемая нагрузкой. Такой прибор называют ваттметром. Его шкала равномерная.

Для измерения электрической мощности в цепях переменного тока используют ваттметры активной и реактивной мощности.

Ваттметр активной мощности. Если в цепь подвижной катушки включить активное добавочное сопротивление так, чтобы общее сопротивление этой цепи R было равно

тогда при напряжении и в сети и при токе i в нагрузке

ток в подвижной катушке равен

Рис. 2-12

Рис. 2-13

Мгновенное значение вращающего момента в этом случае равно

а среднее за период значение этого момента

откуда

Следовательно, ваттметр с активным добавочным сопротивлением в цепи подвижной катушки измеряет активную мощность цепи переменного тока.

Полученный вывод имеет простое физическое объяснение. В самом деле, если в цепь с индуктивностью включить амперметр, вольтметр и ваттметр (рис. 2-13), то , так как подвижная система вольтметра поворачивается под действием только приложенного напряжения, независимо от фазы этого напряжения (точнее, под действием тока в катушке, пропорционального приложенному напряжению), а подвижная часть амперметра поворачивается под действием только тока в катушке, независимо от фазы этого тока. Что касается подвижной части (катушки) ваттметра, то она поворачивается только в том случае, когда токи в обеих катушках не равны нулю, иначе не будет взаимодействия. Но в рассматриваемой цепи ток подвижной катушки максимален, когда ток в цепи i равен нулю, и наоборот. Прибор ничего не покажет. Этого и следовало ожидать, так как нагрузка то запасает энергию в магнитном поле, то возвращает в сеть.

Из графика токов данной цепи с индуктивностью (рис. 2-14) следует, что токи совпадают по направлению (на графике — по одну сторону от оси времени) только в течение двух (через одну) четвертей периода за период, а в две другие четверти периода токи имеют противоположные направления. Это означает, что направление вращающего момента изменяется четыре раза за период. Поэтому подвижная система ваттметра в течение периода будет испытывать действие четырех одинаковых по значению, но противоположных по направлению толчков и прибор ничего не покажет, так как вращающий момент, действующий на подвижную систему, определяется его средним значением за период.

Если же угол сдвига между токами невелик (рис. 2-15), то в течение периода положительные значения вращающего момента сильно превосходят отрицательные (по времени и по значениям) и подвижная система ваттметра повернется под действием среднего

Рис. 2-14

Рис. 2-15

значения реагируя на активную мощность, потребляемую данной нагрузкой.

Итак, ваттметр показывает активную мощность, потребляемую из сети.

Ваттметр реактивной мощности. В этом ваттметре последовательно с подвижной катушкой специально включается индуктивное добавочное сопротивление (рис. 2-16) такое, что

Пусть в цепи действует приложенное напряжение и нагрузка создает ток

Тогда мгновенное значение вращающего момента равно

где ток в подвижной катушке можно считать пропорциональным приложенному напряжению и, но отстающим от него по

Рис. 2-16

После подстановки и преобразований получим:

Среднее за период значение вращающего момента равно

Отсюда и следует, что ваттметр с индуктивным сопротивлением в цепи подвижной катушки показывает реактивную мощность цепи переменного тока. Такой вывод объясняется просто: в случае, например, чисто индуктивной нагрузки, когда из сети безвозвратно не потребляется энергия, такая схема искусственно сдвигает фазу тока в подвижной катушке до совпадения с фазой тока в неподвижной, поэтому ваттметр показывает значение реактивной мощности.

Итак, у электродинамического ваттметра две катушки: одна — токовая, включаемая последовательно нагрузке, другая— катушка напряжения, включаемая параллельно нагрузке, потребляемую мощность которой необходимо измерить.

Для правильного включения прибора (чтобы стрелка отклонялась в нужную сторону) один из зажимов его обмотки помечают звездочкой эти зажимы ваттметра называют генераторными. Их следует подключать к тому зажиму нагрузки, который соединен с генератором (сетью).
