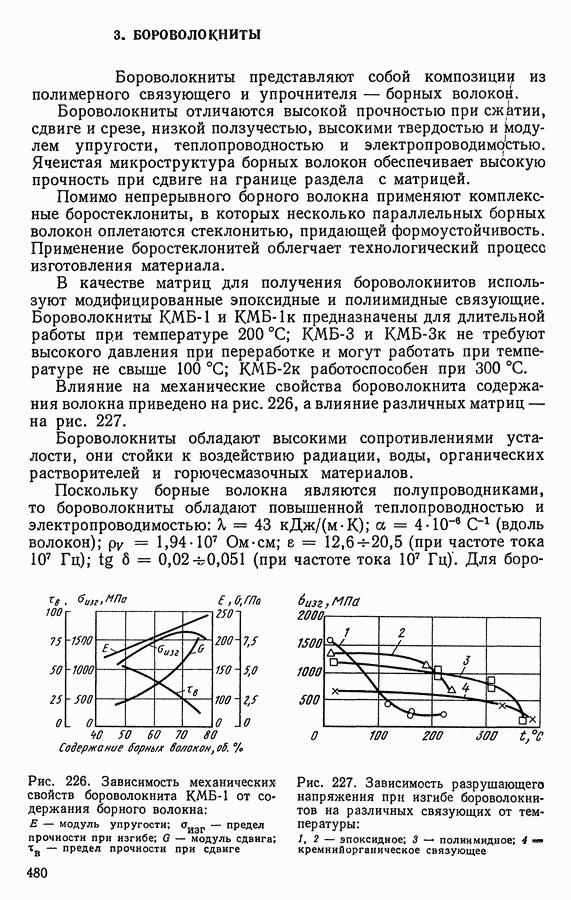

3. БОРОВОЛОКНИТЫ
Бороволокниты представляют собой композиции из полимерного связующего и упрочнителя — борных волокон.
Бороволокниты отличаются высокой прочностью при сжатии, сдвиге и срезе, низкой ползучестью, высокими твердостью и модулем упругости, теплопроводностью и электропроводимостью. Ячеистая микроструктура борных волокон обеспечивает высокую прочность при сдвиге на границе раздела с матрицей.
Помимо непрерывного борного волокна применяют комплексные боростеклониты, в которых несколько параллельных борных волокон оплетаются стеклонитью, придающей формоустойчивость. Применение боростеклонитей облегчает технологический процесс изготовления материала.
В качестве матриц для получения бороволокнитов используют модифицированные эпоксидные и полиимидные связующие. Бороволокниты
предназначены для длительной работы при температуре
и КМБ-Зк не требуют высокого давления при переработке и могут работать при температуре не свыше
работоспособен при
Влияние на механические свойства бороволокнита содержания волокна приведено на рис. 226, а влияние различных матриц — на рис. 227.
Бороволокниты обладают высокими сопротивлениями усталости, они стойки к воздействию радиации, воды, органических растворителей и горючесмазочных материалов.
Поскольку борные волокна являются полупроводниками, то бороволокниты обладают повышенной теплопроводностью и электропроводимостью:
(вдоль волокон);
(при частоте тока
Гц);
(при частоте тока
Гц). Для
Рис. 226. Зависимость механических свойств бороволокнита
от со держания борного волокна: Е — модуль упругости;
— предел прочности при изгибе;
— модуль сдвига;
— предел прочности при сдвиге
Рис. 227. Зависимость разрушающего напряжения при изгибе бороволокнитов на различных связующих от температуры: 1,2 — эпоксидное; 3 — полиимидное; 4 - кремнийорганическое связующее

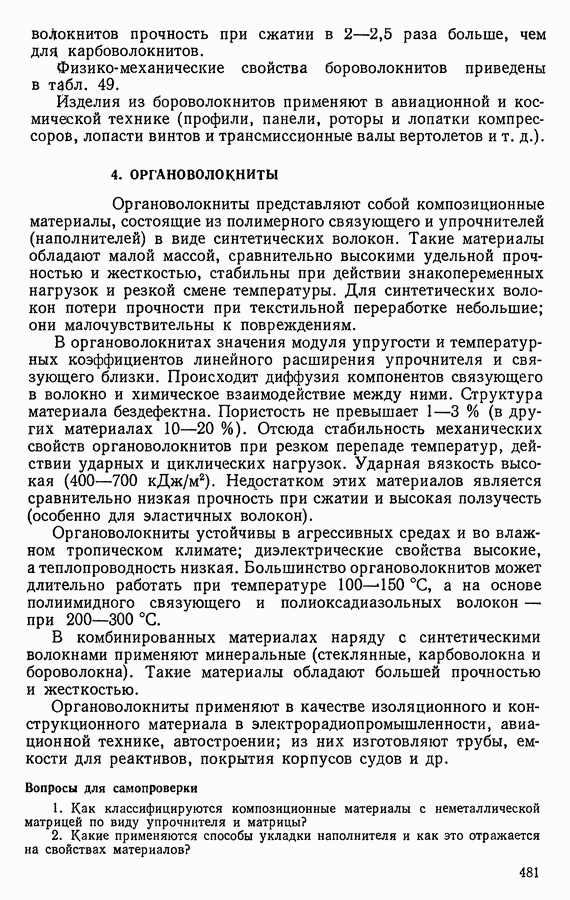

бороволокнитов прочность при сжатии в 2-2,5 раза больше, чем для карбоволокнитов.

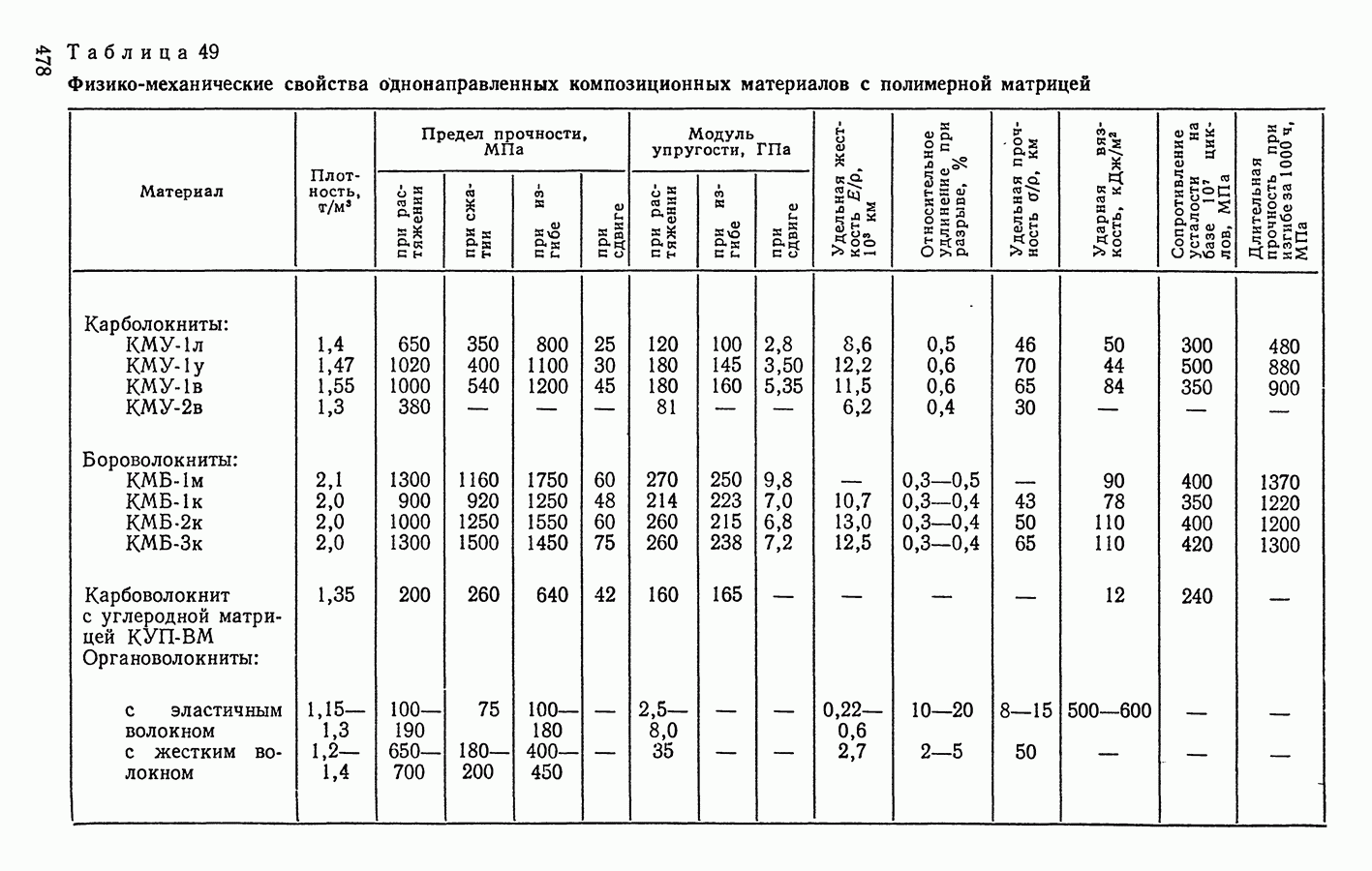

Физико-механические свойства бороволокнитов приведены в табл. 49.
Изделия из бороволокнитов применяют в авиационной и космической технике (профили, панели, роторы и лопатки компрессоров, лопасти винтов и трансмиссионные валы вертолетов и т. д.).
