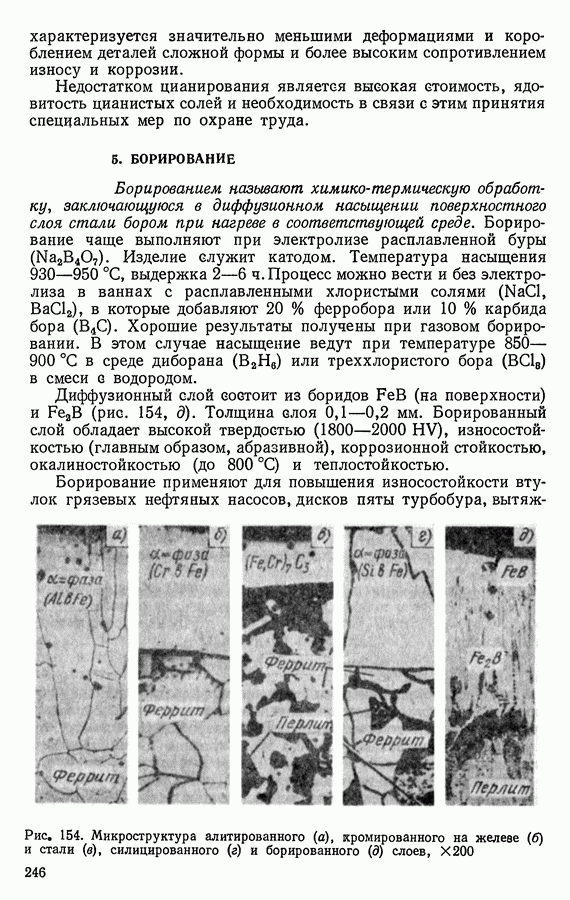

5. БОРИРОВАНИЕ

Борированием называют химико-термическую обработку, заключающуюся в диффузионном насыщении поверхностного слоя стали бором при нагреве в соответствующей среде. Бориро-вание чаще выполняют при электролизе расплавленной буры Изделие служит катодом. Температура насыщения 930-950 °С, выдержка 2-6 ч. Процесс можно вести и без электролиза в ваннах с расплавленными хлористыми солями , в которые добавляют ферробора или карбида бора Хорошие результаты получены при газовом борировании. В этом случае насыщение ведут при температуре 850—900 °С в среде диборана или треххлористого бора в смеси водородом.

Диффузионный слой состоит из боридов (на поверхности) и (рис. 154, д). Толщина слоя мм. Борированный слой обладает высокой твердостью износостойкостью (главным образом, абразивной), коррозионной стойкостью, окалиностойкостью (до и теплостойкостью.

Борирование применяют для повышения износостойкости втулок грязевых нефтяных насосов, дисков пяты турбобура,

Рис. 154. Микроструктура алитированного (а), хромированного на железе б) и стали (в), силицированного г) и борированного (д) слоев,

вытяжных, гибочных и формовочных штампов, деталей пресс-форм и машин для литья под давлением. Стойкость указанных деталей после борирования возрастает в 2—10 раз.
