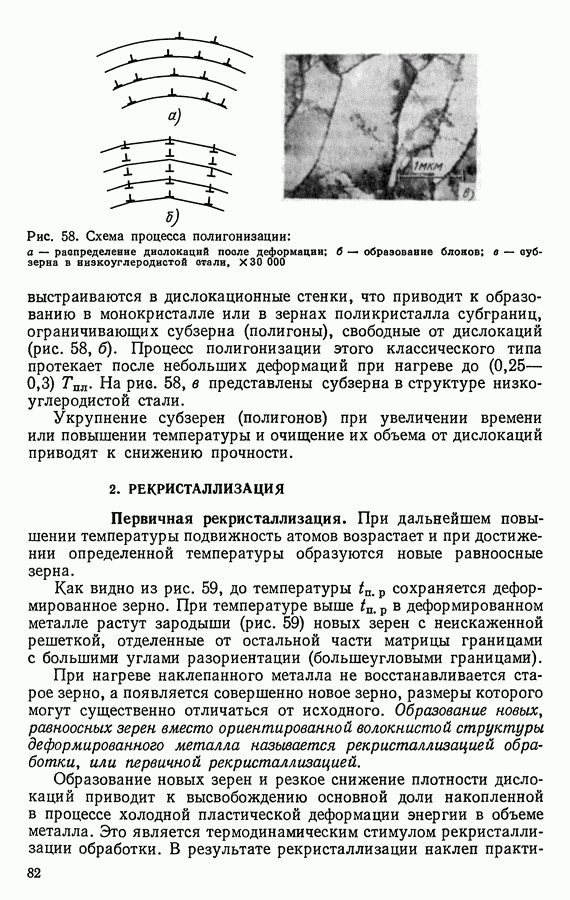

2. РЕКРИСТАЛЛИЗАЦИЯ

Первичная рекристаллизация. При дальнейшем повышении температуры подвижность атомов возрастает и при достижении определенной температуры образуются новые равноосные зерна.

Как видно из рис. 59, до температуры сохраняется деформированное зерно. При температуре выше в деформированном металле растут зародыши (рис. 59) новых зерен с неискаженной решеткой, отделенные от остальной части матрицы границами с большими углами разориентации (большеугловыми границами).

При нагреве наклепанного металла не восстанавливается старое зерно, а появляется совершенно новое зерно, размеры которого могут существенно отличаться от исходного. Образование новых, равноосных зерен вместо ориентированной волокнистой структуры деформированного металла называется рекристаллизацией обработки, или первичной рекристаллизацией.

Образование новых зерен и резкое снижение плотности дислокаций приводит к высвобождению основной доли накопленной в процессе холодной пластической деформации энергии в объеме металла. Это является термодинамическим стимулом рекристаллизации обработки. В результате рекристаллизации наклеп

Рис. 59. Влияние нагрева на механические свойства и изменение структуры деформационно-упрочненного металла

практически полностью снимается и свойства приближаются к их исходным значениям. Как видно из рис. 59, при рекристаллизации временное сопротивление и особенно предел текучести резко снижаются, а пластичность

возрастает. Разупрочнение объясняется снятием искажения решетки и резким уменьшением плотности дислокаций. Плотность дислокаций после рекристаллизации снижается с до Наименьшую температуру начала рекристаллизации (см. рис. 59), при которой протекает рекристаллизация и происходит разупрочнение металла, называют температурным порогом рекристаллизации.

Эта температура не является постоянной физической величиной, как, например, температура плавления. Для данного металла (сплава) она зависит от длительности нагрева, степени предварительной деформации, величины зерна до деформации и т. д. Температурный порог рекристаллизации тем ниже, чем выше степень деформации, больше длительность нагрева или меньше величина зерна до деформации.

Температура начала рекристаллизации металлов, подвергнутых значительной деформации, для технически чистых металлов составляет примерно (правило А. А. Бочвара), для чистых металлов снижается до а для сплавов твердых растворов возрастает до

Для полного снятия наклепа металл нагревают до более высоких температур, чтобы обеспечить высокую скорость рекристаллизации и полноту ее протекания. Такая термическая обработка получила название рекристаллизациощого отжига.

Собирательная рекристаллизация. После завершения первичной рекристаллизации в процессе последующего нагрева происходит рост одних рекристаллизованных зерен за счет других. Процесс роста новых рекристаллизованных зерен называют собирательной рекристаллизацией. Основной причиной собирательной рекристаллизации является стремление к уменьшению зернограничной («поверхностной») энергии благодаря уменьшению протяженности границ при росте зерна. Дисперсные частицы второй фазы тормозят рост зерна. При температуре выше V пластичность может уменьшаться, что объясняется сильным росте..; зерна — явление перегрева при рекристаллизации (см. рис. 59).

Рис. 60. Влияние температуры, продолжительности нагрева и степени деформации на величину рекристаллизованного зерна: продолжительность инкубационного периода; и критическая степень деформации

Вторичная рекристаллизация. Если какие-то из новых зерен имеют предпочтительные условия для роста, то эту стадию рекристаллизации называют вторичной.

Зерна, растущие с большой скоростью, можно условно рассматривать как зародышевые центры, и поэтому процесс их роста получил название вторичной рекристаллизации. В результате вторичной рекристаллизации образуется множество мелких зерен и небольшое число очень крупных зерен. Вторичная рекристаллизация, вероятно, вызывается благоприятной для роста кристаллографической ориентацией отдельных зерен, меньшей чем у других зерен концентрацией дефектов (величиной объемной энергии) и более высокой подвижностью границ в результате неравномерного выделения примесей. Вторичная рекристаллизация, вызывающая образование крупного зерна и разнозернистости, способствует снижению механических свойств металлов.

Величина зерна после рекристаллизации. Величина рекристаллизованного зерна оказывает большое влияние на свойства металла. Металлы и сплавы, имеющие мелкое зерно, обладают повышенной прочностью и вязкостью. Однако в некоторых случаях необходимо, чтобы металл имел крупное зерно. Так, трансформаторная сталь или техническое железо наиболее высокие магнитные свойства имеют при крупном зерне. Величина зерна после холодной пластической деформации и рекристаллизации может быть больше или меньше величины исходного зерна. Величина зерна зависит от температуры рекристаллизационного отжига (рис. 60, а), его продолжительности (рис. 60, б), степени предварительной деформации (рис. 60, в), химического состава сплава, величины исходного зерна, наличия нерастворимых примесей и т. д. При данной степени деформации с повышением температуры и при увеличении продолжительности отжига величина зерна возрастает. Величина рекристаллизованного зерна тем меньше, чем больше степень деформации (см. рис. 60, в). При температурах (выше образование рекристаллизованного зерна происходит не сразу (см. рис. 60, б), а через некоторый отрезок времени — инкубационный триод.

Рис. 61. Диаграммы рекристаллизации: а — для меди; б - для железа

При очень малых степенях деформации (см. рис. 60, в) нагрев не вызывает рекристаллизации. При 3-15 %-ной деформации величина зерна после отжига резко возрастает и может во много раз превысить величину исходного зерна. Такую степень деформации называют критической. После обжатий с критической степенью деформации также не происходит рекристаллизации по механизму образования новых зерен и их роста. Нагрев металла, подвергнутого обработке с критическими степенями деформации, вызывает быстрый рост одних исходных нерекристаллизованных зерен за счет поглощения соседних. Такой механизм рекристаллизации, сходный со вторичной рекристаллизацией, объясняется неоднородностью деформации разных зерен при небольших степенях деформации. Поэтому при нагреве становится возможным рост менее деформированных зерен, т. е. имеющих более низкое значение энергии Гиббса, за счет более деформированных, т. е. имеющих большую энергию Гиббса. Критическая степень деформации тем меньше, чем выше температура отжига (см. рис. 60, в).

Следовательно, критической называют такую минимальную степень деформации, выше которой при нагреве становится возможной первичная рекристаллизация.

Зависимость величины рекристаллизованного зерна от температуры и степени деформации часто изображают в виде диаграмм рекристаллизации (рис. 61). Эти диаграммы дают возможность в первом приближении выбрать режим рекристаллизационного отжига. Но следует учитывать, что результаты отжига зависят и от других факторов. Диаграммы рекристаллизации не учитывают влияния примесей, скорости нагрева и величины зерна до деформации. Чем быстрее нагрев, тем мельче зерно. При уменьшении величины исходного зерна повышается критическая степень деформации и рекристаллизованное зерно (при данной степени деформации) оказывается мельче.

Текстура рекристаллизации. После высоких степеней предшествующей деформации возникает текстура, которая нередко является причиной образования при последующем нагреве текстуры рекристаллизации. В этом случае новые рекристаллизованные

зерна имеют преимущественную кристаллографическую ориентацию. Характер текстуры рекристаллизации определяется условиями проведения отжига, видом предшествующей обработки давлением (прокатка, волочение и т. д.), а также количеством и природой примесей. При низких температурах отжига металлов с ГЦК решеткой текстура рекристаллизации такая же, как и текстура деформации, а при высоких она отличается от текстуры деформации или отсутствует. Текстуру рекристаллизации можно наблюдать в меди, алюминии, железе и других металлах. При образовании текстуры рекристаллизации отожженный поликристаллический металл характеризуется анизотропией свойств.

Так, при глубокой штамповке листов во избежание образования складчатости, волнистой кромки и т. д. лист должен деформироваться во всех направлениях одинаково, поэтому анизотропия в данном случае нежелательна. Анизотропию трансформаторной стали используют таким образом, чтобы максимальное значение магнитной проницаемости вдоль направления [100] было параллельно направлению магнитного потока.
