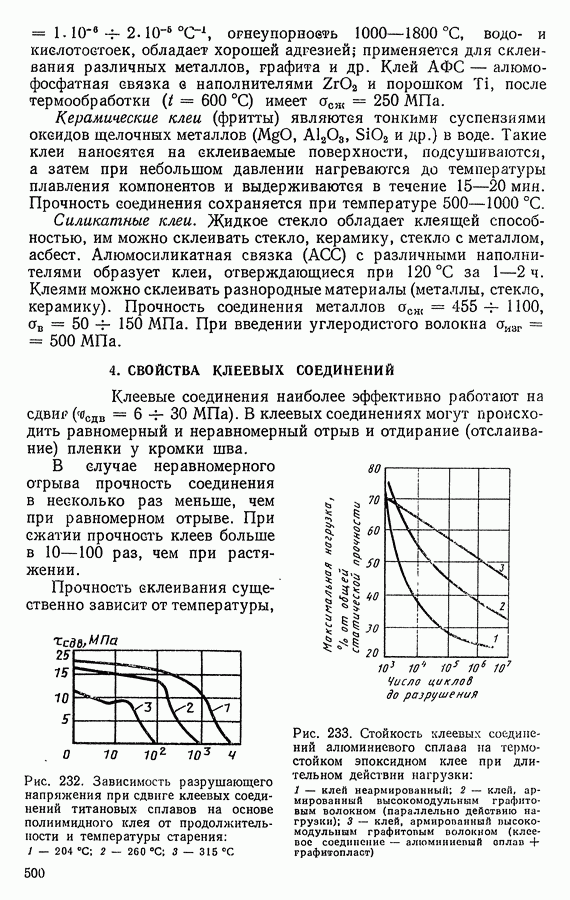

4. СВОЙСТВА КЛЕЕВЫХ СОЕДИНЕНИЙ

Клеевые соединения наиболее эффективно работают на сдвиг . В клеевых соединениях могут происходить равномерный и неравномерный отрыв и отдирание (отслаивание) пленки у кромки

В случае неравномерного отрыва прочность соединения в несколько раз меньше, чем при равномерном отрыве. При сжатии прочность клеев больше в 10—100 раз, чем при растяжении.

Прочность склеивания существенно зависит от температуры,

Рис. 232. Зависимость разрушающего напряжения при сдвиге клеевых соединений титановых сплавов на основе полиимидного клея от продолжительности и температуры старения:

Рис. 233. Стойкость клеевых соединений алюминиевого сплава на термостойком эпоксидном клее при длительном действии нагрузки: 1 — клей неармированный; 2 — клей, армированный высокомодульным графитовым волокном (параллельно действию нагрузки); 3 — клей, армированный высокомодульным графитовым волокном (клеевое соединение — алюминиевый оплав + графитопласт)

(кликните для просмотра скана)

причем большое влияние оказывает вид клея и характер напряженного состояния. Коэффициент Пуассона клея модуль сдвига ; модуль упругости удлинение отвержденной пленки около

Теплостойкость клеев различна. Фенолокаучуковые и эпоксидные клеи работают длительно (до 30 000 ч) при температуре и выше. Полиароматические и элементоорганические клеи выдерживают температуру в течение карборансодержащие клеи — до 600 °С в течение сотен часов.

Клеящие материалы со временем «стареют». В условиях эксплуатации и при хранении склеенных изделий наступает охрупчивание клея, которое протекает тем быстрее, чем выше температура (рис. 232). Увеличение жесткости клея вызывает возрастание концентрации напряжений, вследствие чего прочность падает. Наиболее высокой термостабильностью обладают полиимидные и полибензимидазольные клеи. Некоторые клеи при действии переменных температур теряют прочности.

Выносливость — число циклов до разрушения клеевого шва — зависит от вида клея. В среднем при несимметричном цикле нагружения число циклов до разрушения составляет

Стойкость клеевых соединений к длительному действию нагрузок может быть повышена при армировании клея волокнистыми наполнителями (рис. 233).

Физико-механические свойства конструкционных смоляных клеев даны в табл. 51.
