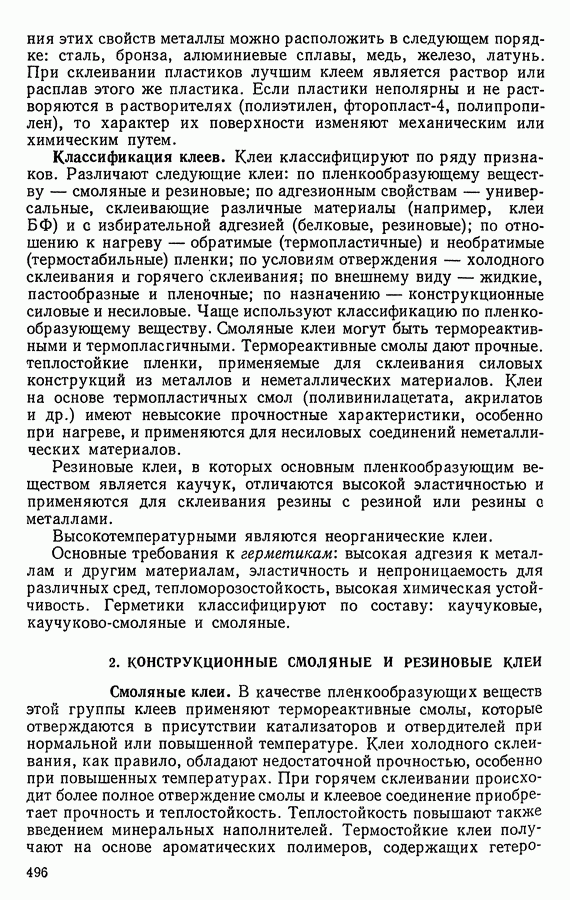

2. КОНСТРУКЦИОННЫЕ СМОЛЯНЫЕ И РЕЗИНОВЫЕ КЛЕИ

Смоляные клеи. В качестве пленкообразующих веществ этой группы клеев применяют термореактивные смолы, которые отверждаются в присутствии катализаторов и отвердителей при нормальной или повышенной температуре. Клеи холодного склеивания, как правило, обладают недостаточной прочностью, особенно при повышенных температурах. При горячем склеивании происходит более полное отверждение смолы и клеевое соединение приобретает прочность и теплостойкость. Теплостойкость повышают также введением минеральных наполнителей. Термостойкие клеи получают на основе ароматических полимеров, содержащих

гетероциклы (полибензимидазолов, полиимидов), а также на основе карборансодержащих полимеров. Карбораны представляют собой бороорганические соединения, имеющие общую формулу по свойствам они близки к ароматическим системам. В настоящее время созданы карборансодержащие фенольные, эпоксидные, кремнийорганические и другие клеи.

Рассмотрим основные виды клеев. Клеи могут быть получены на основе чистых смол, например резольной, но учитывая, что образующийся при склеивании резит хрупок, смолу совмещают с каучуком, термопластами и др.

Клеи на основе модифицированных фенолоформальдегидных смол. Эти клеи применяют преимущественно для склеивания металлических силовых элементов, конструкций из стеклопластиков и т. п.

Фенолокаучуковые композиции являются эластичными теплостойкими пленками с высокой адгезией к металлам. К этому виду относятся клеи и др. Клеевые соединения теплостойки, хорошо выдерживают циклические нагрузки, благодаря эластичности пленки обеспечивается прочность соединения при неравномерном отрыве. Клеи водостойки и могут использоваться в различных климатических условиях.

Фенолополивинилацеталевые композиции наиболее широко используют в клеях БФ. Клеи БФ-2 и БФ-4 представляют собой растворы фенолоформальдегидной смолы, совмещенной с поливинилбутиралем (бутваром). Клеи применяют для склеивания металлов, пластмасс, керамики и других твердых материалов. Теплостойкость клеевых соединений невысокая, водостойкость удовлетворительная.

Более теплостоек клей который отличается высокими характеристиками длительной прочности, выносливости и термостабильности при склеивании металлов и теплостойких неметаллических материалов.

Фенолкремнийорганические клеи содержат в качестве наполнителей асбест, алюминиевый порошок и др. Клеи являются термостойкими, они устойчивы к воде и тропическому климату, обладают хорошей вибростойкостью и длительной прочностью. Клеи способны работать при температуре . Клей применяют для склеивания инструментов. Он позволяет увеличить стойкость инструмента в раза.

Клеи на основе эпоксидных смол. Отверждение клеев происходит с помощью отвердителей без выделения побочных продуктов, что почти не дает усадочных явлений в клеевой пленке.

Отверждение смол можно вести как холодным, так и горячим способом. В результате полярности эпоксидные смолы обладают высокой адгезией ко всем материалам. К клеям холодного отверждения относятся Эпоксидные клеи горячего отверждения и другие являются конструкционными силовыми клеями. Их применяют для склеивания металлов, стеклопластиков, ферритов,

керамики. Клеи используют в клеесварных соединениях. Эпоксидно-кремнийорганические клеи применяют для приклеивания режущих частей при изготовлении инструментов.

Для всех эпоксидных клеев характерна хорошая механическая прочность, атмосферостойкость, устойчивость к топливу и минеральным маслам, высокие диэлектрические свойства.

Клеи холодного отверждения используют для склеивания больших вертикальных плоскостей из металлов и пластмасс с различными коэффициентами теплового расширения. Клей склеивает в воде металлы и стеклопластики, служит для устранения вмятин, раковин, трещин при ремонте судов. Быстроотверждающийся клей стоек к смене температур, влажности, вибрации, старению, клей предназначен для древесно-пластмассовых спортивных изделий, стоек к ударам, вибрации, влаге. Клеи могут работать при температуре от —60 до 40 °С.

Полиуретановые клеи. Композиции могут быть холодного и горячего отверждения. В состав клея входят полиэфиры, полиизоцианаты и наполнитель (цемент). При смешении компонентов происходит химическая реакция, в результате которой клей затвердевает. Клеи обладают универсальной адгезией (полярные группы хорошей вибростойкостью и прочностью при неравномерном отрыве, стойкостью к нефтяным топливам и маслам. Представителями полиуретановых клеев являются лейконат, вилад. Эти клеи токсичны.

Клеи, модифицированные карборансодержащими соединениями, обладают высокой термостойкостью. Клей выдерживает длительно температуру 350-400 °С и кратковременно 800 °С, имеет высокую длительную прочность.

Клей циакрин на основе цианоакрилатов марок ЭО № 87 и ЭО № 170 не подвержен старению, и при хранении прочность его возрастает.

Клеи на основе кремнийореанических соединений. Эти клеи теплостойкие. Кремнийорганические полимеры не обладают высокими адгезионными свойствами вследствие блокирования полярной цепи органическими неполярными радикалами, поэтому часто эти соединения совмещают с другими смолами. Многие клеи содержат минеральные наполнители. Клеи и другие отверждаются при высокой температуре. Клеи устойчивы к маслу, бензину, обладают высокими диэлектрическими свойствами, не вызывают коррозии металлов и применяются для склеивания легированных сталей, титановых сплавов, стекло- и асбопластиков, графита, неорганических материалов.

Клеи на основе поликарборансилоксанов обладают стойкостью к термоокислительной деструкции, способны длительно работать при температуре 600 °С, кратковременно при 1200 °С, имеют высокую адгезию к различным материалам.

Клеи на основе гетероциклических полимеров. Полибензимидазольные и полиимидиые клеи обладают прочностью, высокой стойкостью к термической, термоокислительной и радиационной деструкции, химически стойки. Клеевые соединения могут работать в течение сотен часов при температуре а также при криогенных температурах. Полибензимидазольный клей выпускают под маркой полиимидный Этими клеями можно склеивать коррозионностойкие стали, титановые сплавы, стеклопластики и различные композиционные материалы.

Резиновые клеи. Резиновые клеи предназначены для склеивания резины с резиной и для крепления резины к металлу, стеклу и др. Резиновые клеи представляют собой растворы каучуков или резиновых смесей в органических растворителях.

В состав клеев горячей вулканизации входит вулканизующий агент. Склеивание проводят при температуре вулканизации 140-150 °С. Соединение получается прочным, подчас не уступающим прочности целого материала.

При введении в состав клеевой композиции активаторов и ускорителей получают самовулканизующийся клей (процесс вулканизации протекает при нормальной температуре). Для увеличения адгезии вводят синтетические смолы (пример такой композиции клей Соединение получается достаточно прочное, стойкое к воздействию морской воды. Хорошей склеивающей способностью и стойкостью к действию масел и топлив обладают клеи и др.

В случае необходимости склеивания теплостойких резин на основе кремнийорганического каучука и приклеивания их к металлам применяют клеи, содержащие в своем составе кремнийорганические смолы (клей Клеевые соединения могут работать при температурах от —60 до 200-300 °С.

Клей-герметик виксинт применяют для склеивания резин, стекла, полиимидной пленки, стеклянных тканей.
