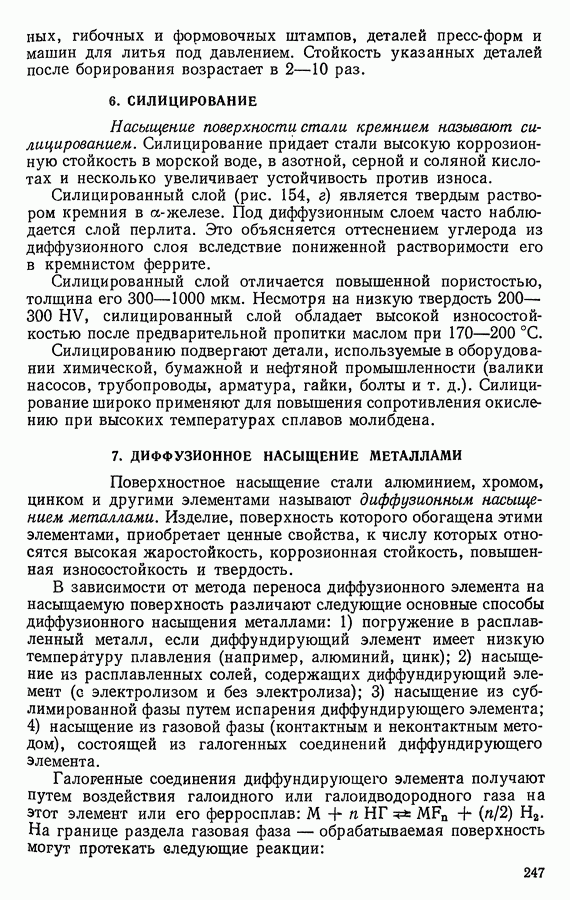

6. СИЛИЦИРОВАНИЕ

Насыщение поверхности стали кремнием называют силицированием. Силицирование придает стали высокую коррозионную стойкость в морской воде, в азотной, серной и соляной кислотах и несколько увеличивает устойчивость против износа.

Силицированный слой (рис. 154, г) является твердым раствором кремния в а-железе. Под диффузионным слоем часто наблюдается слой перлита. Это объясняется оттеснением углерода из диффузионного слоя вследствие пониженной растворимости его в кремнистом феррите.

Силицированный слой отличается повышенной пористостью, толщина его 300—1000 мкм. Несмотря на низкую твердость 200— 300 HV, силицированный слой обладает высокой износостойкостью после предварительной пропитки маслом при 170-200 °С.

Силицированию подвергают детали, используемые в оборудовании химической, бумажной и нефтяной промышленности (валики насосов, трубопроводы, арматура, гайки, болты и т. д.). Силицирование широко применяют для повышения сопротивления окислению при высоких температурах сплавов молибдена.
