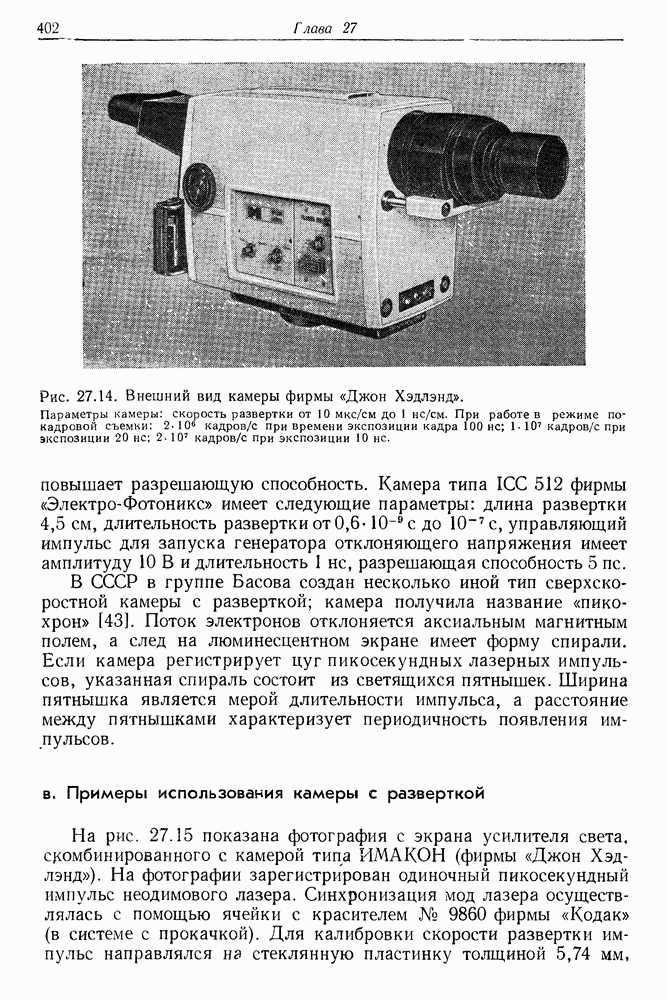

в. Примеры использования камеры с разверткой

На рис. 27.15 показана фотография с экрана усилителя света, скомбинированного с камерой типа ИМАКОН (фирмы «Джон Хэдлэнд»). На фотографии зарегистрирован одиночный пикосекундный импульс неодимового лазера. Синхронизация мод лазера осуществлялась с помощью ячейки с красителем № 9860 фирмы «Кодак» (в системе с прокачкой). Для калибровки скорости развертки импульс направлялся на стеклянную пластинку толщиной 5,74 мм,

Рис. 27.15. (см. скан) Два изображения развертки щели камеры, полученные при регистрации первичного пикосекундного импульса и его отражения от стеклянной пластинки толщиной 5,74 мм.

Поток электронов перемещается со скоростью в направлении, перпендикулярном изображению щели. Запаздывание между импульсами составляет (снимок предоставлен фирмой «Джон Хэдлэнд»).

что позволяло получить второй импульс с запаздыванием на относительно первого. Ускоряющее напряжение в усилителе света камеры ИМАКОН составляло фокусировка электронного потока осуществлялась магнитным полем. На рис. 27.16 показаны фотографии изображений с экрана камеры (вверху) и микроденситограммы этих изображений [44]. На рис. 27.16, а показаны световые пички, относящиеся к началу четырех различных цугов, а на рис. 27.16, б - примерно к середине цугов. Сравнение показывает, что пички, отстоящие дальше от начала цуга, характеризуются большей длительностью. Таким образом, камера с разрешающей

Рис. 27.16. (см. скан) Фотографии с экрана камеры (вверху) и их микроденситограммы (внизу) для пичков, относящихся к началу четырех - середине двух последовательных цугов (б) [44]. Длина отрезков в нижней части рисунка соответствует

способностью около позволила непосредственно зарегистрировать эффект, о котором раньше другие авторы судили с помощью косвенных методов.

На рис. 27.17 показана система для проверки (калибровки) камеры с линейной разверткой, предложенная Брэдли и др. импульсов с полной синхронизацией мод (например, от лазера на красителе с с помощью светоделительных пластин частично направляется в ячейку ДФЛ (где длительность отдельного импульса измеряется методом двухфотонной люминесценции), а также на фотодиод. Электрический сигнал с фотодиода управляет

отклоняющим напряжением камеры с разверткой. Это напряжение включается с помощью лавинного диода. Сигнал от источника питания отклоняющих пластин имеет амплитуду и длительность нарастания около 1 не. Остальная часть лазерного пучка достигает уголкового зеркала и направляется к набору замедляющих пластинок. Изменяя толщину и взаимное расположение этих пластинок, можно разделить исходный импульс на целый ряд пичков (отражений), временные интервалы между которыми точно известны. В результате на экране камеры возникает несколько следов щели. Изображение усиливается и фотографируется, обычно

Рис. 27.17. Схема для калибровки камеры с линейной разверткой |40]: 1 — серия пичков от лазера, 2 — ячейка ДФЛ, 3 — фотодиод, 4 — запускающий сигнал,

5 — электронный блок задержки, 6 — набор замедляющих пластинок, 7 — рассеивающая пластинка, 8 — щель, 9 — камера с разверткой, 10 — блок питания отклоняющей системы, II — люминесцентный экран

камерой типа «Поляроид». Это позволяет точно определить скорость развертки на экране.

В заключение приведем еще один интересный пример применения камеры с разверткой из работы Брэдли [16]. В процессе синхронизации мод цуг импульсов не успевает полностью сформироваться, если длительность излучения лазера очень мала. Необходим временной интервал, по крайней мере в несколько раз превышающий двойное время прохода света через резонатор. Брэдли и др. экспериментально исследовали эволюцию во времени цуга импульсов с помощью камеры с линейной разверткой. Результаты этого эксперимента иллюстрирует рис. 27.18. С помощью электронной системы с ячейкой Поккельса выбирали фрагмент из цуга импульсов, отстоящий на 75—300 не от момента начала излучения лазера на красителе . Из рисунка видно, что узкий пикосекундный импульс формируется лишь спустя 300 нс после начала цуга.
