§ 23. Анализ одиночных импульсовАнализ непериодических явлений, в частности, импульсов, и по постановке задачи, и по картине явлений во многом отличается от анализа периодических явлений. Для уяснения этих особенностей мы рассмотрим одну из возможностей анализа импульсов. Напомним, что для анализа импульсов метод последовательного анализа совершенно непригоден. Для анализа импульсов может применяться только метод одновременного анализа (в этом уже проявляется различие анализа импульсов и анализа периодических явлений). Положим, что мы желаем применить для анализа импульсов анализатор, представляющий собой набор настроенных на различные частоты резонаторов. Такой анализатор может служить для анализа периодических явлений; его пригодность для анализа импульсов нужно еще установить. Покажем прежде всего, что набор резонаторов без затухания может дать точные дискретные значения спектральной плотности импульса. Дело в том, что спектр импульса есть непрерывная кривая, представляющая спектральную плотность как функцию частоты. Ясно, что набор, состоящий из конечного числа резонаторов, может дать показание, представляемое графически лишь совокупностью отдельных точек. Можно лишь желать, чтобы эти точки лежали на кривой сплошного спектра. Кривая будет определена тем лучше, чем больше число точек, т. е. чем больше число резонаторов. Это соображение дает представление о том, как ставится в данном случае вопрос о разрешающей способности анализатора. Пусть уравнение резонатора без затухания записано в виде
где Решение (23.1) можно представить в виде
где
Для рассматриваемого случая мы имеем
Найдем огибающую этого колебании; она будет выражена через сумму квадратов коэффициентов при
Эта величина (представляющая собой переменную «амплитуду» колебания) есть функции времени; вависимость от времени определяется тем, что Но после
В интегралах в правой части легко узнать выражения для синусной и косинусной компонент спектра, так что
Если теперь выбрать множитель (называемый характеристическим сопротивлением)
одинаковым для всех резонаторов, то получается, что наблюдаемые по окончании действия импульса амплитуды колебании резонаторов (с точностью до постоянного множителя) дают точные дискретные значения спектра для частот Здесь сразу следует заметить, что рассмотренный анализатор, составленный из резонаторов без затухания и дающий, как мы убедились, идеальный анализ импульса, принципиально непригоден для анализа периодических явлений. Дело в том, что для резонатора без затухания установившийся режим вообще не существует, а анализ периодических явлений мыслится именно в установившемся режиме. В этом проявляется еще одно существенное различие анализа периодических явлений и импульсов. Следует еще заметить, что время анализа импульса определяется длительностью импульса и никак не зависит от свойств анализатора. Следовательно, рассмотренное в § 11 соотношение между временем анализа и разрешающей способностью анализатора к анализу импульсов неприменимо; здесь опять-таки проявляется различие между анализом периодических явлений и импульсов. Посмотрим теперь, как изменятся соотношения, если мы составим анализатор импульсов из реальных резонаторов с затуханием. Уравнение резонатора в этом случае следующее:
Переходная функция имеет вид
а временная характеристика
Решение уравнения (23.6) есть
Для огибающей для
Сравнивая (23.7) и (23.4), замечаем следующее. Во-первых, теперь амплитуда при В ряде случаев может оказаться возможным положить приближенно
т. е. пренебречь влиянием затухания, и свести, таким образом, рассматриваемый случай к предыдущему. Если же этого сделать нельзя, то показание анализатора не будет отвечать истинному спектру импульса, и задача состоит в том, чтобы оценить совершаемую погрешность. Из формулы (23.7) видно, что анализатор дает нам спектр не функции
Но если спектр функции
то спектр измененной функции
Таким образом, вместо истинных значений
По этой формуле можно подсчитать обусловленное наличием затухания искажение спектра для данного конкретного импульса. В качестве примера разберем случай анализа прямоугольного импульса длительностью
откуда сразу получаем:
Положим
где
Физическая картина явлений такова: при
Рис. 47. Амплитуда результирующего колебания, устанавливающегося после Эта зависимость и определяет способность анализатора разобраться в спектральных соотношениях. Заметим, что колебание х непрерывно, но огибающая Е претерпевает разрыв при Для спектра прямоугольного импульса длительностью
В нашем случае импульс задан на промежутке
Применим формулу (23.8) для получения искаженного спектра:
что дает после выполнения вычислений
Мы видим, таким образом, что, как оно и должно быть, величина — [см. формулы (23.10) и искаженный спектр
Очень интересно отметить, что до Так он и делает; первая строка формулы (23.10) показывает это. Возьмем численный пример. Пусть анализатор состоит из 10 резонаторов со следующими данными:
По формулам (23.10) на рис. 48 построен рельеф Поскольку для всех резонаторов выбрано одинаковое значение показатели затухания а, то любое сечение рельефа плоскостью параллельной Итак, мы убедились, что анализатор в форме набора резонаторов может с успехом применяться для анализа импульсов; разобрав в деталях картину происходящих при этом явлений, мы смогли подметить ряд специфических черт анализа импульсов. К анализу импульсов посредством резонаторов можно подойти несколько иначе. Прежде всего заметим, что установившаяся ко времени окончания импульса амплитуда резонатора является мерой накопленной резонатором колебательной энергии; энергия пропорциональна квадрату амплитуды. Из этого вытекает возможность видоизменения способа отсчета по анализатору, а именно: можно замкнуть колеблющийся резонатор на активное сопротивление, в котором выделится запасенная в резонаторе энергия, и тем или иным способом измерить эту энергию.
Рис. 48 Но можно поступить и иначе — с самого начала измерять теряемую в резонаторе энергию. Оказывается, что по окончании процесса эта энергия с известным приближением пропорциональна квадрату спектральной плотности импульса на частоте резонатора. Докажем это. Возьмем сразу резонатор с затуханием, для которого мгновенное значение наблюдаемой величины (см. выше) есть
Составим выражение для энергии, затраченной ко времени
Полная энергия, выделившаяся в каждом резонаторе по окончании как импульса, так и процессов в резонаторе, может быть записана в виде
Здесь обозначено
Внутренние интегралы представляют собой спектральные компоненты а и от
При малом относительном затухании, т. е. при
получаем приближенно (пренебрегая двумя последними членами в скобках)

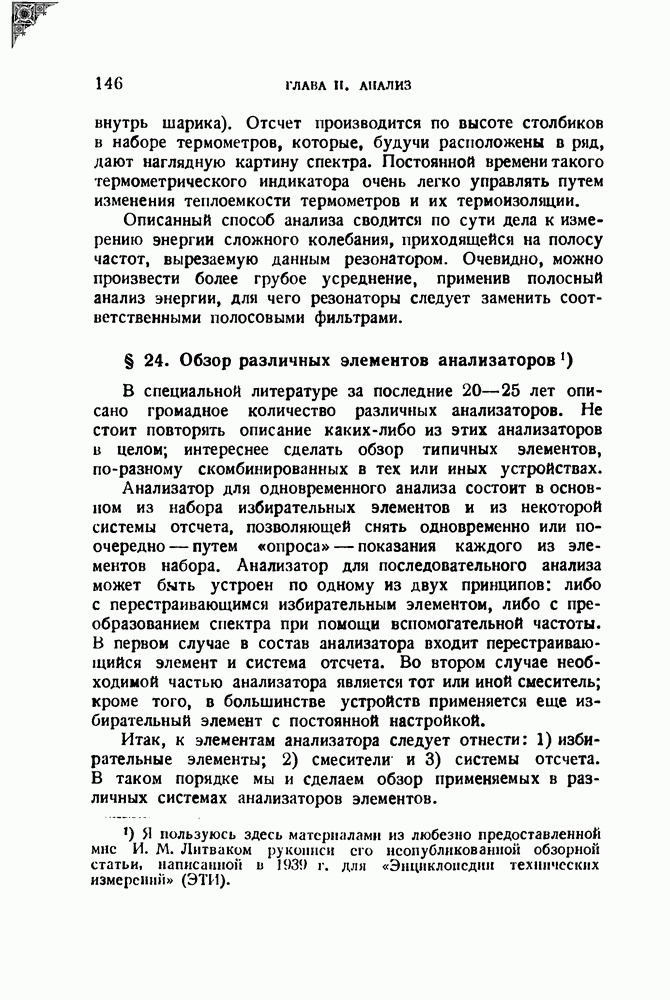

так как при Можно придумать различные способы отсчета величины внутрь шарика). Отсчет производится по высоте столбиков в наборе термометров, которые, будучи расположены в ряд, дают наглядную картину спектра. Постоянной времени такого термометрического индикатора очень легко управлять путем изменения теплоемкости термометров и их термоизоляции. Описанный способ анализа сводится по сути дела к измерению энергии сложного колебания, приходящейся на полосу частот, вырезаемую данным резонатором. Очевидно, можно произвести более грубое усреднение, применив полосный анализ энергии, для чего резонаторы следует заменить соответственными полосовыми фильтрами.
|
