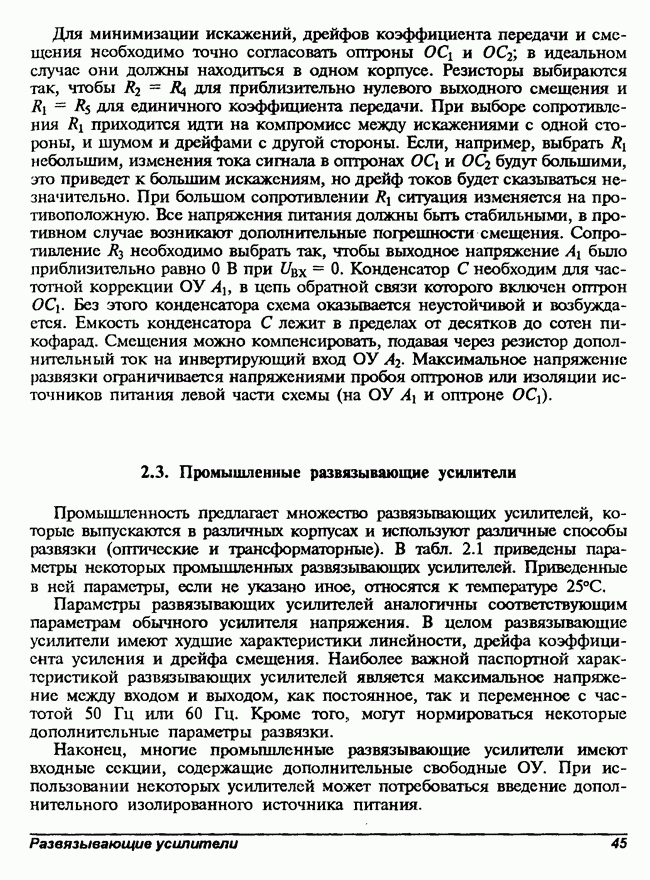

2.3. Промышленные развязывающие усилители
Промышленность предлагает множество развязывающих усилителей, которые выпускаются в различных корпусах и используют различные способы развязки (оптические и трансформаторные). В табл. 2.1 приведены параметры некоторых промышленных развязывающих усилителей. Приведенные в ней параметры, если не указано иное, относятся к температуре 25°С.
Параметры развязывающих усилителей аналогичны соответствующим параметрам обычного усилителя напряжения. В целом развязывающие усилители имеют худшие характеристики линейности, дрейфа коэффициента усиления и дрейфа смещения. Наиболее важной паспортной характеристикой развязывающих усилителей является максимальное напряжение между входом и выходом, как постоянное, так и переменное с частотой 50 Гц или 60 Гц. Кроме того., могут нормироваться некоторые дополнительные параметры развязки.
Наконец, многие промышленные развязывающие усилители имеют входные секции, содержащие дополнительные свободные ОУ. При использовании некоторых усилителей может потребоваться введение дополнительного изолированного источника питания.
Таблица 2.1. Параметры некоторых промышленных развязывающих усилителей.
(см. скан)
