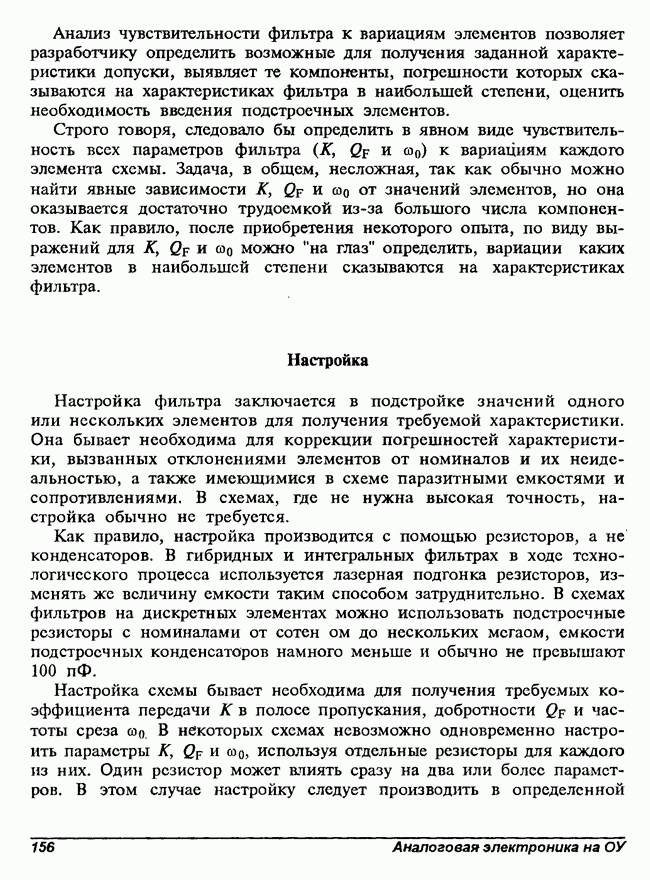

Настройка фильтра заключается в подстройке значений одного или нескольких элементов для получения требуемой характеристики. Она бывает необходима для коррекции погрешностей характеристики, вызванных отклонениями элементов от номиналов и их неидеальностью, а также имеющимися в схеме паразитными емкостями и сопротивлениями. В схемах, где не нужна высокая точность, настройка обычно не требуется.

Как правило, настройка производится с помощью резисторов, а не конденсаторов. В гибридных и интегральных фильтрах в ходе технологического процесса используется лазерная подгонка резисторов, изменять же величину емкости таким способом затруднительно. В схемах фильтров на дискретных элементах можно использовать подстроечные резисторы с номиналами от сотен ом до нескольких мегаом, емкости подстроечных конденсаторов намного меньше и обычно не превышают 100 пФ.

Настройка схемы бывает необходима для получения требуемых коэффициента передачи К в полосе пропускания, добротности и частоты среза со о В некоторых схемах невозможно одновременно настроить параметры используя отдельные резисторы для каждого из них. Один резистор может влиять сразу на два или более параметров. В этом случае настройку следует производить в определенной

последовательности, с тем, чтобы ранее установленные величины не изменялись, и теми элементами, которые в минимальной степени влияют на другие параметры схемы. Иногда настройку проводят последовательными приближениями, прибегая к повторным регулировкам из-за невозможности настроить один параметр независимо от других. Для большинства рассмотренных ранее схем фильтров приводилась рекомендуемая последовательность действий при настройке.

Имеются два основных метода настройки — функциональный и "в процессе монтажа", сравнительные преимущества которых сведены в табл. 6.2. Как видно из этой таблицы, функциональная настройка более удобна для схем с небольшим числом элементов, а настройка в процессе монтажа — для сложных устройств. Иногда применяется комбинация обоих методов, когда при монтаже сначала определяются приближенные значения подстроечных резисторов, а затем производится точная подстройка параметров методом функциональной настройки.

Таблица 6.2. Функциональная настройка и настройка в процессе монтажа.

При выполнении настройки часто приходится определять значения различных звеньев первого и второго порядков. Иногда для определения этих двух параметров удобнее измерять фазовый сдвиг, а не коэффициент усиления, поскольку измерение фазы позволяет получить более точные значения . В табл. 6.3 приведены методы определения для фильтров различных типов.

Таблица 6.3. Измерение параметров фильтров при настройке.
