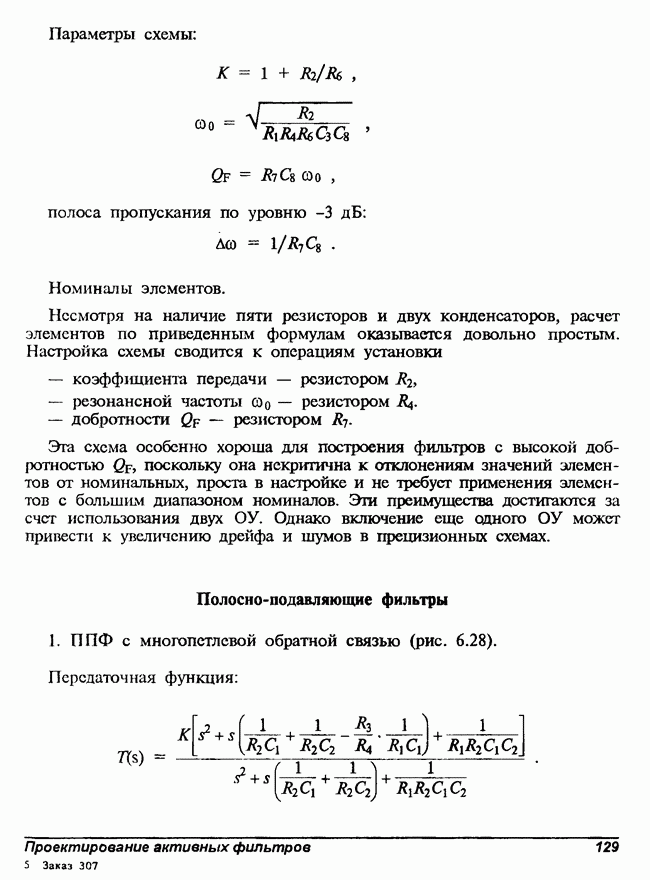

Полосно-подавляющие фильтры1. ППФ с многопетлевой обратной связью (рис. 6.28). Передаточная функция:
Рис. 6.28. ППФ с многопетлевой обратной связью.
Средняя частота подавления:
Коэффициент передачи в полосе пропускания:
Лобротность:
Для получения нулевого коэффициента передачи (бесконечного ослаблен
Этот фильтр похож на рассмотренный ранее ПФ с многопетлевой обратной связью. Его можно рассматривать как комбинацию из полосового фильтра, собранного на основе инвертирующего входа ОУ, и лилейного усилителя с постоянным коэффициентом передачи (определяемым резисторами Настройка фильтра представляет определенные сложности из-за взаимозависимости его параметров. Рекомендуемая последовательность действий сводится к следующему: — установить со о с помощью — подстроить коэффициент подавления с помощью Эта процедура не позволяет установить конкретные значения Показанную на рис. 6.28 схему можно использовать в качестве фазового фильтра, если изменить соотношения между значениями элементов:
2. РФ с двойным Т-мостом (рис. 6.29). Передаточная функция:
Рис. 6.29. РФ с двойным Т-мостом.
Коэффициент передачи в полосе пропускания:
Частота режекции:
Добротность:
Эта схема применяется довольно широко, несмотря на то, что для нее необходимы два ОУ, три конденсатора и точное согласование значений резисторов и конденсаторов. Значение Степень подавления сигнала на частоте режекции сильно зависит от точности подбора резисторов и конденсаторов. Небольшое рассогласование значений элементов не только уменьшает глубину режекции, но и приводит к появлению на высоких частотах пары полюс-нуль 3. РФ на основе конверторов полного сопротивления (рис. 6.30).
Рис. 6.30. РФ на основе конверторов полного сопротивления.
Передаточная функция:
Частота режекции:
Добротность
Коэффициент передачи
Для получения максимального подавления сигнала на частоте со о необходимо, чтобы выполнялось соотношение:
В этой схеме можно получить большое значение QF, что достигается за счет введения дополнительного ОУ. Она обладает такими достоинствами, как хорошая частотная характеристика, низкая чувствительность к отклонениям значений элементов, относительная простота настройки и возможность получения большого значения Настройка.Частота режекции со о устанавливается резистором Л». Максимального подавления на частоте режекции добиваются последовательной подстройкой 4. РФ с разными коэффициентами передачи на высокой частоте и на постоянном токе (рис. 6.31). Передаточная функция:
Частота полюса:
Добротность:
Рис. 6.31. РФ с разными коэффициентами передачи на высокой частоте и на постоянном токе.
Частота режекции на выходе ФНЧ:
Частота режекции на выходе ФВЧ:
Коэффициент передачи на постоянном токе: — по выходу ФНЧ — по выходу ФВЧ Коэффициент передачи на высокой частоте:
Эта схема применяется в тех случаях, когда необходимо иметь различные коэффициенты передачи для сигналов с частотами, лежащими выше и ниже частоты режекции (т.е. на постоянном токе и на высокой частоте). Расчетые соотношения достаточно просты, и номиналы элементов можно вычислить непосредственно. Настройка схемы осуществляется в следующей последовательности: — настроить — настроить — настроить
|
