Двухполупериодный выпрямитель на двух ОУ с минимальным числом элементов

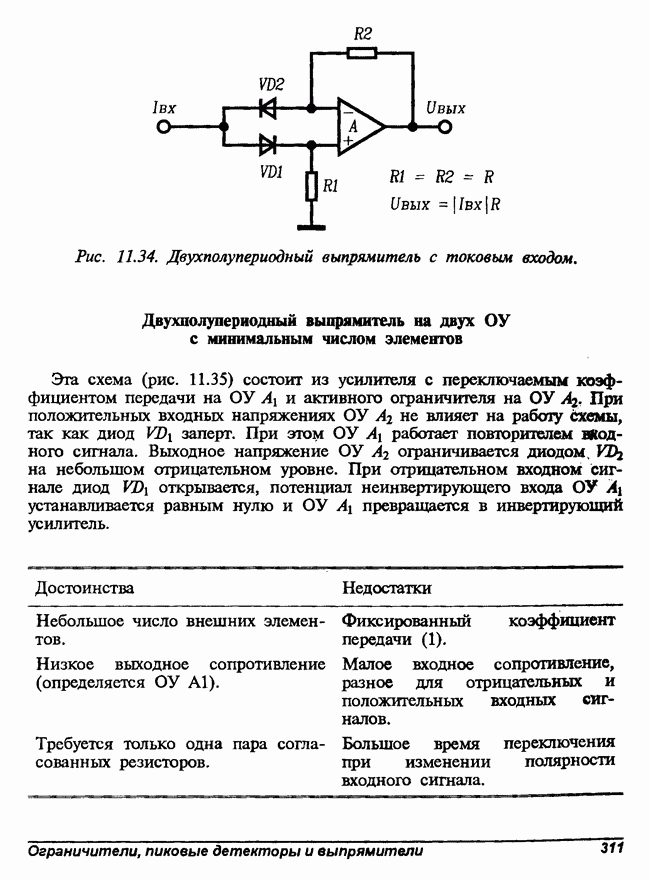

Эта схема (рис. 11.35) состоит из усилителя с переключаемым коэффициентом передачи на ОУ и активного ограничителя на ОУ При положительных входных напряжениях ОУ не влияет на работу схемы, так как диод заперт. При этом ОУ работает повторителем входного сигнала. Выходное напряжение ОУ ограничивается диодом. на небольшом отрицательном уровне. При отрицательном входном сигнале диод открывается, потенциал неинвертирующего входа ОУ устанавливается равным нулю и ОУ превращается в инвертирующий усилитель.

Рис. 11.35. Двухполупериодный выпрямитель на двух ОУ.

Коэффициент передачи.

Для положительных сигналов:

Для отрицательных сигналов:

Необходимое условие равенства коэффициентов передачи для положительных и отрицательных входных сигналов

Входное сопротивление.

Для положительных полуволн равно входному сопротивлению для синфазных сигналов.

Для отрицательных полуволн:

Входное сопротивление зависит от полярности входного сигнала и достаточно мало для отрицательных напряжений. Следовательно, при работе с высокоомными источниками сигналов возникают не только погрешности коэффициента передачи (и не столько они — прим. ред.), но и разница в усилении положительных и отрицательных сигналов. Сопротивление резистора обычно выбирают равным но его не требуется тщательно согласовывать.
