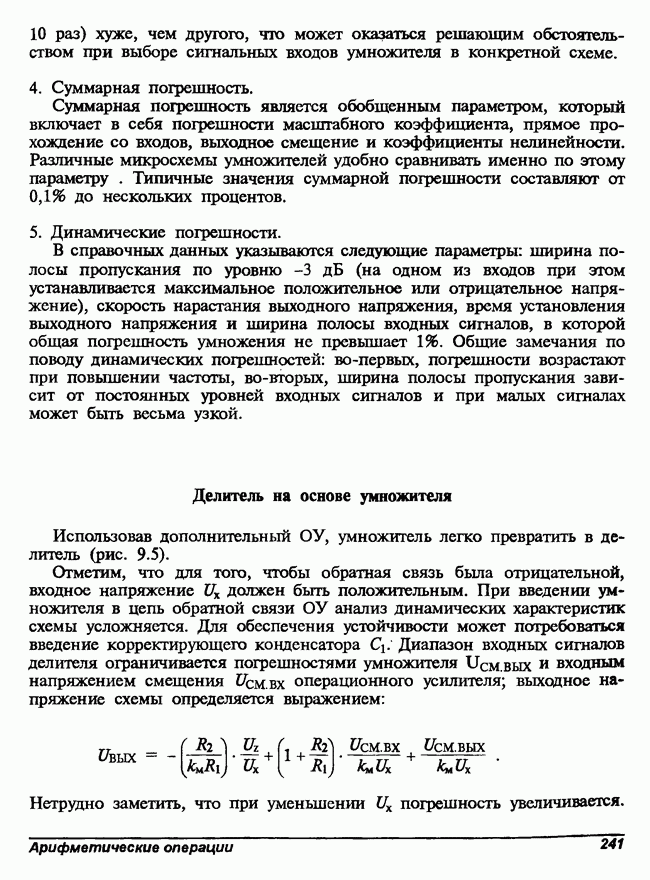

Делитель на основе умножителя

Использовав дополнительный ОУ, умножитель легко превратить в делитель (рис. 9.5).

Отметим, что для того, чтобы обратная связь была отрицательной, входное напряжение должен был. положительным. При введении умножителя в цепь обратной связи ОУ анализ динамических характеристик схемы усложняется. Для обеспечения устойчивости может потребоваться введение корректирующего конденсатора Q. Диапазон входных сигналов делителя ограничивается погрешностями умножителя и входным напряжением смещения операционного усилителя; выходное напряжение схемы определяется выражением:

Нетрудно заметить, что при уменьшении погрешность увеличивается.

Рис. 9.5. Делитель на основе умножителя.

Для типичных значений погрешность равна:

Например, при погрешность составляет 2 В!

Входное напряжение смещения и погрешности умножителя могут ограничить рабочий диапазон входных напряжений только одной декадой, обычно от 1 до 10 В.

Одноквадрантный умножитель можно превратить в четырехквадрантный, используя смещение и масштабирование входных и выходных сигналов (рис. 9.6). В приведенной схеме выходной сигнал одноквадрантного умножителя равен при

Легко показать, что выходное напряжение схемы равно

Для сведения к минимуму прямого прохождения сигналов и выходного смещения необходимо использовать резисторы с указанными соотношениями сопротивлений. Напряжение смещения —Е должно быть равно величине, обратной масштабному коэффициенту умножителя, обычно его выбирают равным 10 В.

Аналогичный прием можно использовать для превращения двухквадрантного умножителя в четырехквадрантный или наоборот.

(см. скан)

Рис. 9.6. Применение одноквадрантного умножителя для работы в четырех квадрантах.
