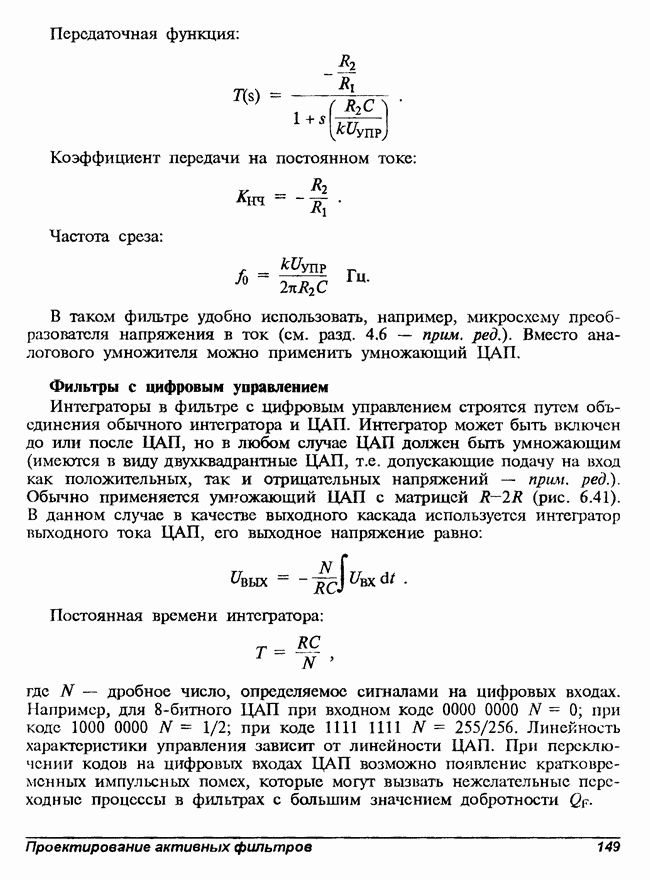

Фильтры с цифровым управлением

Интеграторы в фильтре с цифровым управлением строятся путем объединения обычного интегратора и ЦАП. Интегратор может быть включен до или после ЦАП, но в любом случае ЦАП должен быть умножающим (имеются в виду двухквадрантные ЦАП, т.е. допускающие подачу на вход как положительных, так и отрицательных напряжений — прим. ред.). Обычно применяется умножающий ЦАП с матрицей (рис. 6.41). В данном случае в качестве выходного каскада используется интегратор выходного тока ЦАП, его выходное напряжение равно:

Постоянная времени интегратора:

где N — дробное число, определяемое сигналами на цифровых входах. Например, для 8-битного ЦАП при входном коде 0000 0000 N = 0; при коде 1000 0000 N = 1/2; при коде 1111 N = 255/256. Линейность характеристики управления зависит от линейности ЦАП. При переключении кодов на цифровых входах ЦАП возможно появление кратковременных импульсных помех, которые могут вызвать нежелательные переходные процессы в фильтрах с большим значением добротности

Рис. 6.41. Интегратор для фильтра с цифровым управлением.
