1.2. Измерительные усилители на двух операционных усилителях

На показанной на рис. 1.7 схеме оба ОУ включены как неинвертирующие усилители, причем первый из них изменяет уровень опорного напряжения второго усилителя Выходной сигнал усилителя подается на инвертирующий вход поэтому усилитель усиливает дифференциальный входной сигнал . Такая схема обеспечивает намного больший входной импеданс, чем схема с одним ОУ.

Дифференциальный коэффициент усиления:

Коэффициент усиления синфазного сигнала:

Следовательно, при

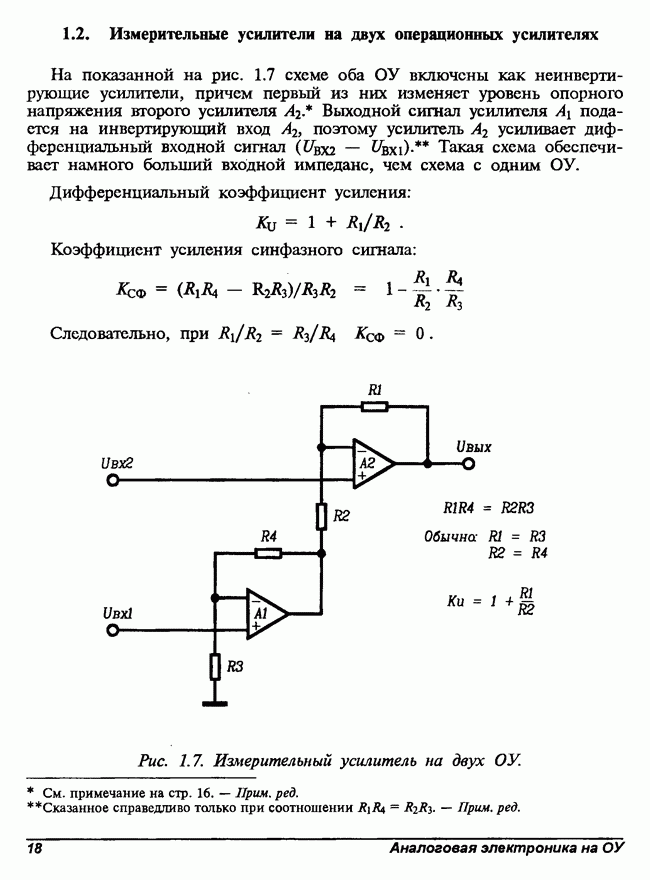

Рис. 1.7. Измерительный усилитель на двух ОУ.

Выходное напряжение смещения:

где — входное напряжение смещения ОУ.

Входные импсдансы для синфазного и дифференциального Лвхдиф сигналов определяются типом применяемых ОУ.

Как и ранее, для хорошего подавления синфазного напряжения требуются согласованные резисторы.

Коэффициент усиления можно изменять, введя дополнительно переменный резистор (рис. 1.8). Однако в показанной схеме коэффициент усиления зависит от сопротивления резистора нелинейно. На схеме не показаны дополнительные элементы, необходимые для отвода входных токов (см. далее).

В другом варианте рассматриваемой схемы можно подать входной сигнал на два инвертирующих входа ОУ (рис. 1.9). Однако отметим, что эта схема имеет низкое входное сопротивление (примерно равное сопротивлению ); коэффициент передачи изменяется пропорционально сопротивлению резистора

Рис. 1.8. Изменение коэффициента передачи в измерительном усилителе на двух ОУ.

Рис. 1.9. Измерительный усилитель на двух ОУ с использованием только инвертирующих входов.
