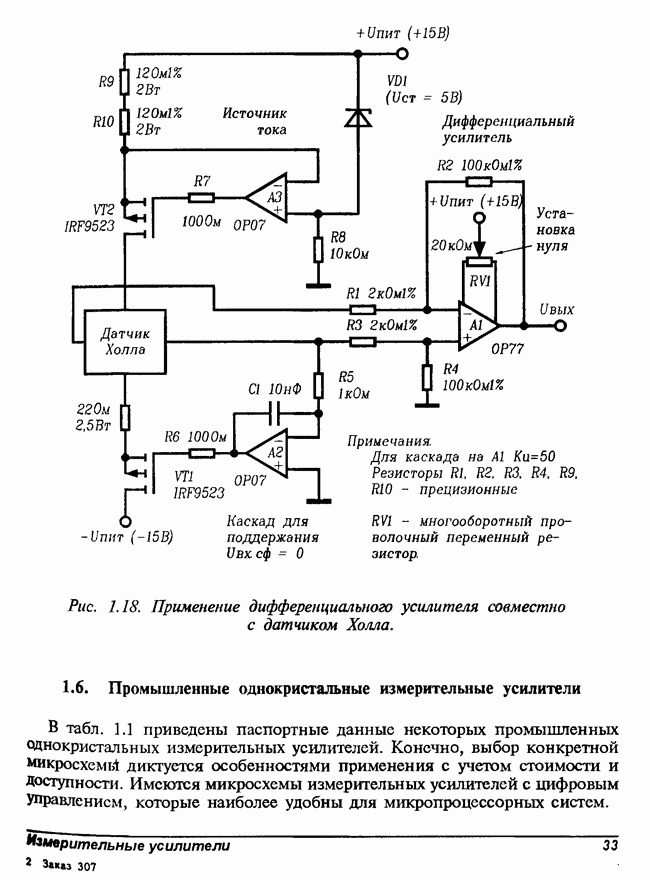

1.6. Промышленные однокристальные измерительные усилителиВ табл. 1.1 приведены паспортные данные некоторых промышленных Однокристальных измерительных усилителей. Конечно, выбор конкретной микросхемы диктуется особенностями применения с учетом стоимости и Доступности. Имеются микросхемы измерительных усилителей с цифровым Управлением, которые наиболее удобны для микропроцессорных систем. Таблица 1.1. Параметры однокристальных измерительных усилителей. (см. скан) Продолжение таблицы 1.1. (см. скан) Продолжение таблицы 1.1. (см. скан) Продолжение таблицы 1.1. (см. скан) Таблица 1.2. Пример анализа погрешностей для усилителя AD624C.
С технической точки зрения выбор любого промышленного измерительного усилителя обычно основывается на расчете погрешности. Для определения того, подходит ли вам конкретная микросхема, необходимо учесть вклад в погрешность всех основных параметров измерительного усилителя и вычислить максимальную погрешность во всем температурном диапазоне. Пример анализа погрешностей представлен в табл. 1.2 для микросхемы Диапазон рабочих температур в данном примере предполагается равным 0°С - +40°С, в котором обычно производители гарантируют параметры своих изделий. Предполагаются также следующие условия: максимальный входной сигнал 10 мВ, максимальное выходное напряжение 1 В и полоса частот сигнала 10 Гц. Наконец, предполагается, что мост сбалансирован, и при температуре 20°С смещения усилителя равны нулю. На данном конкретного примере хорошо показано различие между разрешающей способностью и точностью. Рассмотрены четыре разных случая. Продолжение таблицы 1.2
Случай А. Усилитель используется без подстройки коэффициента усиления и смещения. Случай Б. Усилитель используется с подстроечными резисторами для установки коэффициента усиления и балансировки. Температурные дрейфы Случай В. Усилитель является частью микропроцессорной системы, которая между измерениями калибрует схему непосредственно по входному сигналу, применяя точно известные стандарты. Здесь важна абсолютная точность. В этом случае не нужно учитывать температурные уходы, так как они учитываются при калибровке. Калибровка не устраняет только такие погрешности, как нелинейность и шум. Случай Г. Усилитель является частью системы, в которой важно измерять только отклонения сигнала за небольшой промежуток времени (например, за несколько секунд). В этом случае важным источником погрешности остается только шум. Значение анализа погрешностей состоит в том, что он позволяет разработчику выявить наиболее значимые погрешности и определить необходимость введения автоматической калибровки или настройки. Кроме большого числа измерительных усилителей общего назначения некоторые фирмы выпускают усилители, рассчитанные на сигналы конкретных датчиков. К ним относятся усилители для термопар, тензодатчиков, резистивных термометров и датчиков Холла.
|
