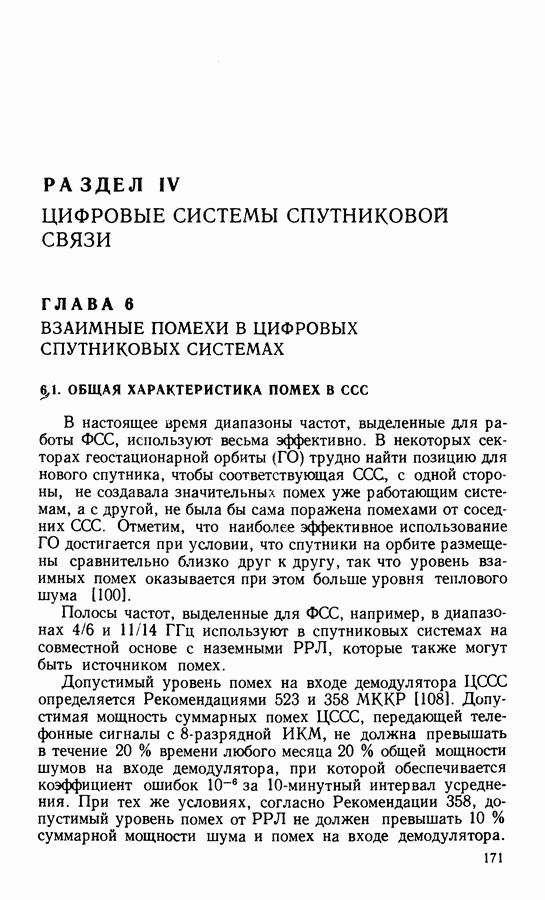

РАЗДЕЛ IV. ЦИФРОВЫЕ СИСТЕМЫ СПУТНИКОВОЙ СВЯЗИ

ГЛАВА 6. ВЗАИМНЫЕ ПОМЕХИ В ЦИФРОВЫХ СПУТНИКОВЫХ СИСТЕМАХ

6.1 ОБЩАЯ ХАРАКТЕРИСТИКА ПОМЕХ В ССС

В настоящее время диапазоны частот, выделенные для работы ФСС, исиользуют весьма эффективно. В некоторых секторах геостационарной орбиты трудно найти позицию для нового спутника, чтобы соответствующая ССС, с одной стороны, не создавала значительных помех уже работающим системам, а с другой, не была бы сама поражена помехами от соседних ССС. Отметим, что наиболее эффективное использование достигается при условии, что спутники на орбите размещены сравнительно близко друг к другу, так что уровень взаимных помех оказывается при этом больше уровня теплового шума [100].

Полосы частот, выделенные для ФСС, например, в диапазонах 4/6 и 14 ГГц используют в спутниковых системах на совместной основе с наземными которые также могут быть источником помех.

Допустимый уровень помех на входе демодулятора ЦССС определяется Рекомендациями 523 и 358 МККР [108]. Допустимая мощность суммарных помех ЦССС, передающей телефонные сигналы с -разрядной ИКМ, не должна превышать в течение времени любого месяца общей мощности шумов на входе демодулятора, при которой обеспечивается коэффициент ошибок за -минутный интервал усреднения. При тех же условиях, согласно Рекомендации 358, допустимый уровень помех от РРЛ не должен превышать суммарной мощности шума и помех на входе демодулятора.

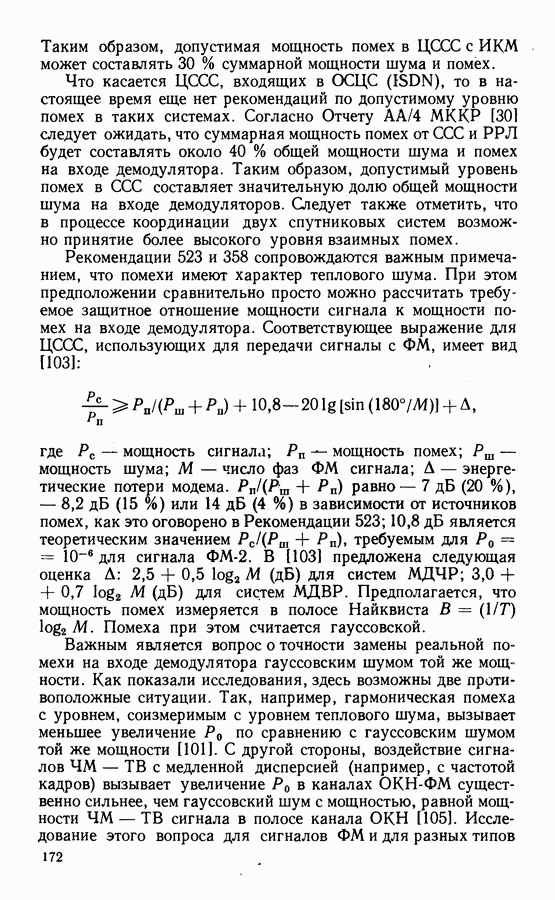

Таким образом, допустимая мощность помех в ЦССС с ИКМ может составлять суммарной мощности шума и помех.

Что касается ЦССС, входящих в то в настоящее время еще нет рекомендаций по допустимому уровню помех в таких системах. Согласно Отчету МККР [30] следует ожидать, что суммарная мощность помех от ССС и РРЛ будет составлять около общей мощности шума и помех на входе демодулятора. Таким образом, допустимый уровень помех в ССС составляет значительную долю общей мощности шума на входе демодуляторов. Следует также отметить, что в процессе координации двух спутниковых систем возможно принятие более высокого уровня взаимных помех.

Рекомендации 523 и 358 сопровождаются важным примечанием, что помехи имеют характер теплового шума. При этом предположении сравнительно просто можно рассчитать требуемое защитное отношение мощности сигнала к мощности по мех на входе демодулятора. Соответствующее выражение для ЦССС, использующих для передачи сигналы с имеет вид [1031:

где мощность сигнала; мощность помех; мощность шума; М — число фаз ФМ сигнала; энергетические потери модема. равно — в зависимости от источников помех, как это оговорено в Рекомендации 523; 10,8 дБ является теоретическим значением требуемым для для сигнала ФМ-2. В [103] предложена следующая оценка Д: для систем для систем МДВР. Предполагается, что мощность помех измеряется в полосе Найквиста Помеха при этом считается гауссовской.

Важным является вопрос о точности замены реальной помехи на входе демодулятора гауссовским шумом той же мощности. Как показали исследования, здесь возможны две противоположные ситуации. Так, например, гармоническая помеха с уровнем, соизмеримым с уровнем теплового шума, вызывает меньшее увеличение по сравнению с гауссовским шумом той же мощности [101]. С другой стороны, воздействие сигналов с медленной дисперсией (например, с частотой кадров) вызывает увеличение в каналах существенно сильнее, чем гауссовский шум с мощностью, равной мощности сигнала в полосе канала ОКН [105]. Исследование этого вопроса для сигналов ФМ и для разных типов

помех в ЦССС рассмотрено в следующих параграфах данной главы.

Дадим краткую характеристику типичных помех в ЦССС. Помехами от других ЦССС являются, как правило, сигналы ФМ-2 или ФМ-4 с набором скоростей от 32 кбит/с до 120 Мбит/с. Помехами от аналоговых ССС являются ЧМ сигналы, модулированные многоканальной телефонией с числом каналов от 24 до 600 ... 900, или сигналы с дисперсией (дисперсия может быть с частотой кадров или строк). Эффективные индексы модуляции ЧМ в ССС с ЧМ, например, в системе «Интелсат» близки к единице [107]. Типичной помехой от является ЧМ сигнал с малым индексом модуляции. Полезными в ЦССС будем считать сигналы ФМ-2 или ФМ-4 с произвольной скоростью передачи.
