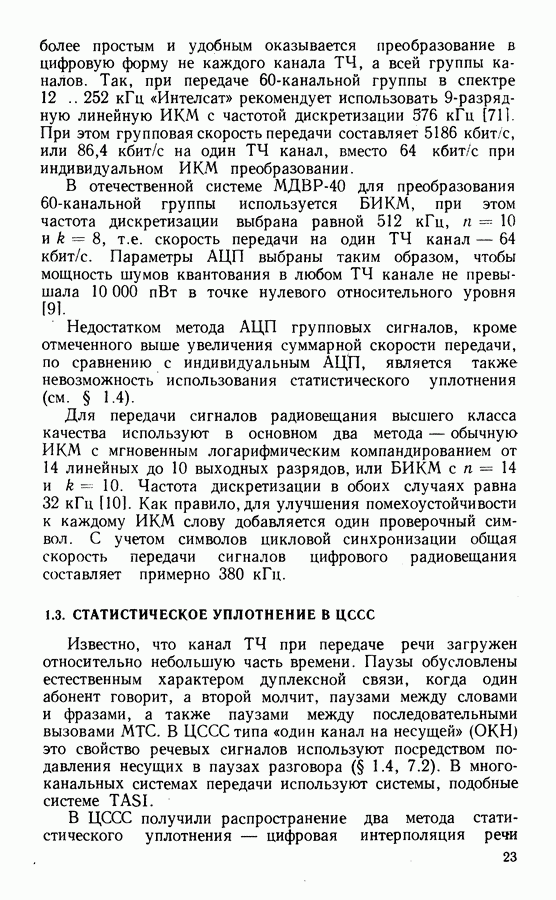

1.3. СТАТИСТИЧЕСКОЕ УПЛОТНЕНИЕ В ЦССС

Известно, что канал ТЧ при передаче речи загружен относительно небольшую часть времени. Паузы обусловлены естественным характером дуплексной связи, когда один абонент говорит, а второй молчит, паузами между словами и фразами, а также паузами между последовательными вызовами МТС. В ЦССС типа «один канал на несущей» (ОКН) это свойство речевых сигналов используют посредством подавления несущих в паузах разговора (§ 1.4, 7.2). В многоканальных системах передачи используют системы, подобные системе TASI.

В ЦССС получили распространение два метода статистического уплотнения — цифровая интерполяция речи

(ЦИР) (DSI) и система с предсказанием речи (СПР) (SPEC) [221. Система с ЦИР фактически является цифровым вариантом системы TASI и осуществляет передачу стандартных ИКМ каналов в меньшем числе спутниковых каналов.

Поясним общий принцип работы системы с ЦИР с помощью рис. 1.17. К каждому ИКМ ТЧ канала подсоединен речевой детектор (РД), который передает информацию о состоянии канала в процессор ЦИР. Процессор перераспределяет пакеты ИКМ отсчетов активных каналов в меньшее число спутниковых каналов. Информация об этом распределении передается по специальному каналу предоставления.

В системах с ЦИР, где число спутниковых каналов меньше числа абонентов, возможна ситуация, когда появившемуся в каком-либо наземном канале пакету речи не найдется свободного спутникового канала и при этом часть этого пакета будет потеряна. Мерой таких искажений речевого сигнала принимают отношение времени перерыва речи к средней длительности речевого пакета, которое должно быть менее Кроме этого, нормируют длительность потерянной части пакета. Поскольку перерывы в речевом сигнале длительностью более заметны на слух, то доля перерывов длительностью и более не должна превышать общего числа перерывов [22].

В системе СПР информация о том, какие из наземных каналов должны быть переданы по М спутниковым каналам, определяется не РД каждого канала, а на основе сравнения двух последовательных отсчетов в каждом канале. Передают отсчеты только тех М каналов, которые имеют

Рис. 1.17. К принципу действия систем ЦИР

Рис. 1.18. Статистическое уплотнение при БИКМ

наибольшую разность отсчетов (непредсказуемых). По каналу предоставления передают только информацию о том, передается ли данный наземный канал или нет, а сами отсчеты располагаются в спутниковых каналах регулярно. Так, если например, подлежат передаче 2, 5, 9, 10-й наземные каналы, то они займут 1, 2, 3, 4-й спутниковые каналы. По каналу предоставления будет передано что позволит на приеме восстановить структуру предоставления на передаче. Те отсчеты, которые не переданы, заменяют на приемном конце предыдущими отсчетами. В отличие от системы ЦИР критерием качества систем СПР является ухудшение шума квантования, которое как считается, не должно превышать

Метод статистического уплотнения применительно к цифровым ТЧ каналам, образованным методом БИКМ, предложен в [23]. Его применение для объединения двух потоков ИКМ-30 в один со скоростью 2,048 Мбит/с рассмотрено в [24]. Принцип работы основан на том, что вырабатываемая и передаваемая при БИКМ масштабная информация характеризует загрузку канала и может быть использована для определения необходимой для передачи данного канала емкости (или числа бит) на длине блока из отсчетов. На рис. 1.18,а дан пример записи -разрядных отсчетов шести БИКМ каналов. Жирной линией отмечен старший разряд в каждом канале на длине блока из отсчетов БИКМ. Номер этого разряда через каждые отсчетов передается по каналу БИКМ. Если эту таблицу переписать в виде, показанном на рис. 1.18,б

(х-любое состояние 0 или 1), и считывать информацию по столбцам, опуская незначащие символы то получим вы ходную комбинацию, показанную на рис. 1.18,в. В рассмотрен ном примере вместо 42 бит, требуемых для передачи 7-разрядных отсчетов шести каналов при обычном временном разделении, необходимо передать 22 бита. С использованием масштабной информации по ним можно полностью восстановить исходную табл. 1.1.

Эффективность методов статистического уплотнения оценивают отношением числа наземных и спутниковых каналов. При числе спутниковых каналов более 30 это отношение близко к двум [221.
