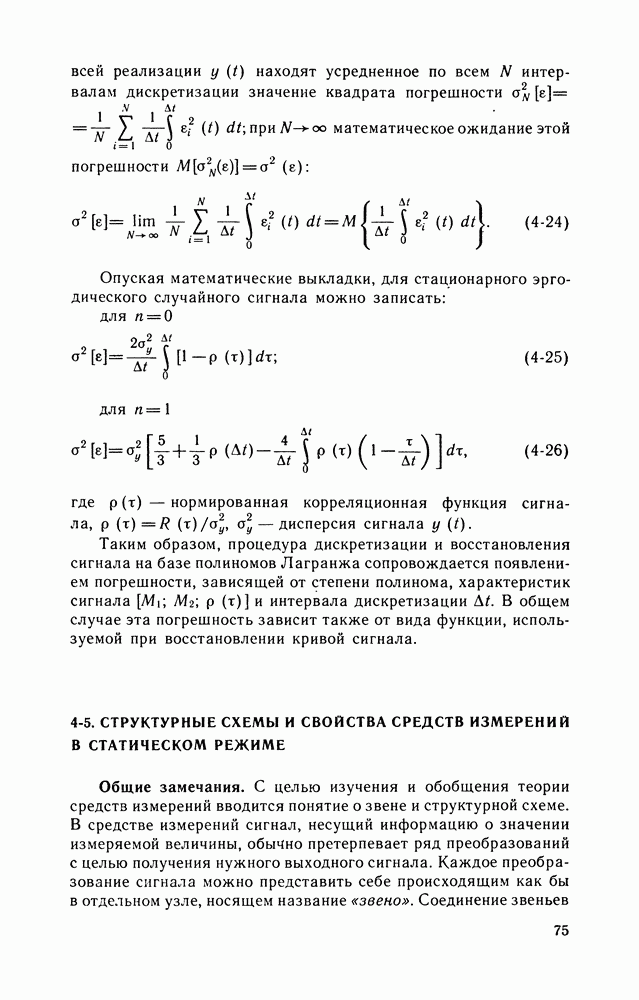

4-5. СТРУКТУРНЫЕ СХЕМЫ И СВОЙСТВА СРЕДСТВ ИЗМЕРЕНИЙ В СТАТИЧЕСКОМ РЕЖИМЕ

Общие замечания.

С целью изучения и обобщения теории средств измерений вводится понятие о звене и структурной схеме. В средстве измерений сигнал, несущий информацию о значении измеряемой величины, обычно претерпевает ряд преобразований с целью получения нужного выходного сигнала. Каждое преобразование сигнала можно представить себе происходящим как бы в отдельном узле, носящем название «звено». Соединение звеньев

Рис. 4-7. Структурная схема средства измерений прямого преобразования

в определенную цепь преобразований носит название структурной схемы.

Разбивка средства измерений на звенья может быть произведена по различным признакам. При анализе в статическом режиме средство измерений обычно разбивают на звенья, которые представляют собой интересующие исследователя функции преобразования.

В зависимости от соединения звеньев различают два основных вида структурных схем: прямого преобразования (действия) и уравновешивающего (компенсационного) преобразования (действия). Последний вид называют также схемой с отрицательной обратной связью.
