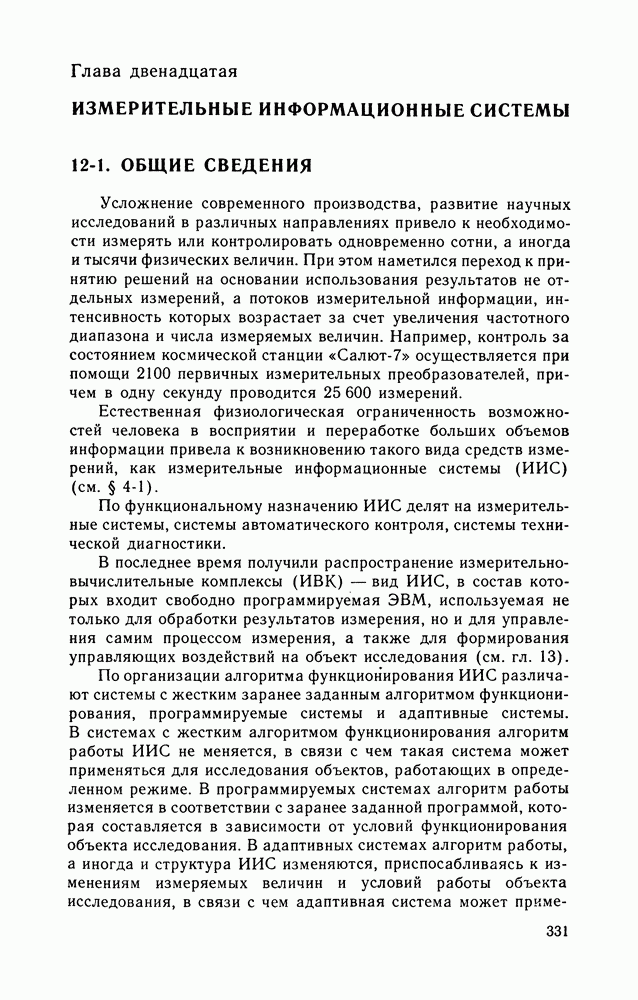

Глава двенадцатая. ИЗМЕРИТЕЛЬНЫЕ ИНФОРМАЦИОННЫЕ СИСТЕМЫ

12-1. ОБЩИЕ СВЕДЕНИЯ

Усложнение современного производства, развитие научных исследований в различных направлениях привело к необходимости измерять или контролировать одновременно сотни, а иногда и тысячи физических величин. При этом наметился переход к принятию решений на основании использования результатов не отдельных измерений, а потоков измерительной информации, интенсивность которых возрастает за счет увеличения частотного диапазона и числа измеряемых величин. Например, контроль за состоянием космической станции «Салют-7» осуществляется при помощи 2100 первичных измерительных преобразователей, причем в одну секунду проводится 25 600 измерений.

Естественная физиологическая ограниченность возможностей человека в восприятии и переработке больших объемов информации привела к возникновению такого вида средств измерений, как измерительные информационные системы (ИИС) (см. § 4-1).

По функциональному назначению ИИС делят на измерительные системы, системы автоматического контроля, системы технической диагностики.

В последнее время получили распространение измерительновычислительные комплексы (ИВК) — вид ИИС, в состав которых входит свободно программируемая ЭВМ, используемая не только для обработки результатов измерения, но и для управления самим процессом измерения, а также для формирования управляющих воздействий на объект исследования (см. гл. 13).

По организации алгоритма функционирования ИИС различают системы с жестким заранее заданным алгоритмом функционирования, программируемые системы и адаптивные системы. В системах с жестким алгоритмом функционирования алгоритм работы ИИС не меняется, в связи с чем такая система может применяться для исследования объектов, работающих в определенном режиме. В программируемых системах алгоритм работы изменяется в соответствии с заранее заданной программой, которая составляется в зависимости от условий функционирования объекта исследования. В адаптивных системах алгоритм работы, а иногда и структура ИИС изменяются, приспосабливаясь к изменениям измеряемых величин и условий работы объекта исследования, в связи с чем адаптивная система может

применяться для исследований объектов, различающихся по своим характеристикам. При построении адаптивной ИИС требуется меньшее количество предварительной информации, чем при построении измерительных информационных систем с жестким алгоритмом функционирования, что имеет большое значение при исследовании новых объектов, характеристики которых еще мало известны.

Наиболее перспективным методом проектирования ИИС в настоящее время является принцип агрегатно-модульного построения различных систем из сравнительно ограниченного набора выпускаемых промышленностью унифицированных узлов.

Агрегатно-модульный принцип построения ИИС предполагает применение стандартных интерфейсов, под которыми понимают как совокупность правил протоколов и программного обеспечения процесса обмена информацией, так и технические средства сопряжения модулей в системе (см. гл. 13). Наиболее распространенными для ИИС в настоящее время являются приборный интерфейс и интерфейс КАМАК. Приборный интерфейс отличается сравнительной простотой и может использоваться при построении относительно простых и медленно действующих систем. Интерфейс КАМАК применяется в ИИС, предназначенных для исследования сложных объектов с быстропротекающими процессами.

Исходя из функций ИИС, основными из которых являются получение измерительной информации от объекта исследования, ее обработка, представление информации оператору или ЭВМ, формирование управляющих воздействий на объект исследования, на рис. 12-1 представлена обобщенная структурная схема ИИС, содержащая следующие устройства:

1) устройство измерения, включающее в себя первичные и вторичные измерительные преобразователи и собственно измерительное устройство, выполняющее операции сравнения с мерой, квантование, кодирование; в это же устройство может входить и коммутатор.

2) устройство обработки измерительной информации, выполняющее обработку измерительной информации по определенному алгоритму (сокращение избыточности, математические операции, модуляция и т. п.);

3) устройство хранения информации,

4) устройство представления информации в виде регистраторов и индикаторов;

5) устройство управления, служащее для организации взаимодействия всех узлов ИИС;

6) устройство воздействия на объект, включающее в себя генераторы стимулирующих воздействий

Рис. 12-1. Структурная схема ИИС

Информация от ИИС может выдаваться оператору или поступать в ЭВМ. Оператор и ЭВМ могут воздействовать на устройство управления ИИС, меняя соответственно программу ее работы. В ряде ИИС некоторые устройства и связи могут отсутствовать или видоизменяться. Так, могут отсутствовать устройства воздействия на объект, хранения и обработки информации. При наличии в составе ИИС ЭВМ информация к ЭВМ может поступать непосредственно от устройств обработки или хранения.

В зависимости от способа организации передачи информации между функциональными узлами являющимися приемниками и передатчиками информации, различают цепочечную, радиальную и магистральную структуры ИИС.

В ИИС с цепочечной структурой (рис. 12-2, а) передача информации осуществляется последовательно от одного ФУ к другому, а все ФУ выполняют заранее заданную операцию над входным сигналом. ИИС с такой структурой относительно проста, но функциональные возможности ее ограничены.

В ИИС с радиальной структурой (рис. 12-2, б) обмен сигналами между ФУ происходит через центральное устройство управления — контроллер, который задает режим работы ФУ, изменяет число и состав взаимодействующих ФУ, а также связи между

Рис. 12-2. Цепочечная (а), радиальная (б) и магистральная (в) структурные схемы передачи данных

ними, что приводит к изменению функций ИИС. В этой структуре каждый ФУ подключается к контроллеру посредством индивидуальных шин. Недостатком радиальной структуры является усложнение контроллера при увеличении числа ФУ.

В ИИС с магистральной структурой (рис. 12-2, в) существует общая для всех ФУ магистраль, по которой передаются сигналы взаимодействия ФУ. Такая структура позволяет легко наращивать число функциональных узлов в системе.

Существует также радиально-цепочечные и радиальномагистральные структуры, представляющие собой комбинации рассмотренных структур.

Физические величины, измеряемые и контролируемые с помощью ИИС, весьма разнообразны. Для того чтобы ИИС были универсальными, т. е. пригодными для измерения и контроля разнообразных величин, измеряемые и контролируемые величины представляют унифицированными электрическими сигналами. Унификация заключается в линеаризации зависимости информативного параметра сигнала от измеряемой величины и в приведении максимального и минимального размера информативного параметра к заданным значениям.

В ИИС применяют следующие унифицированные сигналы:

1. Непрерывные сигналы в виде постоянных и переменных токов и напряжений, параметры которых (мгновенные, средние, действующие значения, частота, период, угол фазового сдвига между двумя переменными токами или напряжениями) являются информативными параметрами. Диапазоны изменения параметров некоторых непрерывных унифицированных сигналов нормированы государственными стандартами. Эти сигналы называют нормированными. Приведение (нормирование) параметров сигналов к определенному уровню осуществляется так называемыми нормирующими измерительными преобразователями.

2. Импульсные сигналы в виде серии импульсов постоянного тока, параметры которых (амплитуда, частота, длительность импульсов или интервалов) являются информативными параметрами.

3. Кодово-импульсные сигналы, например, в виде импульсов постоянного тока или напряжения, комбинации которых передают значения кодированных измеряемых величин.

Применение тех или иных унифицированных сигналов зависит от требуемых характеристик ИИС, вида канала связи, формы представления измерительной информации (аналоговая или цифровая), используемой элементной базы и др.
